ETAS ES590 - K-Line; SMB Interface

Technical Data16

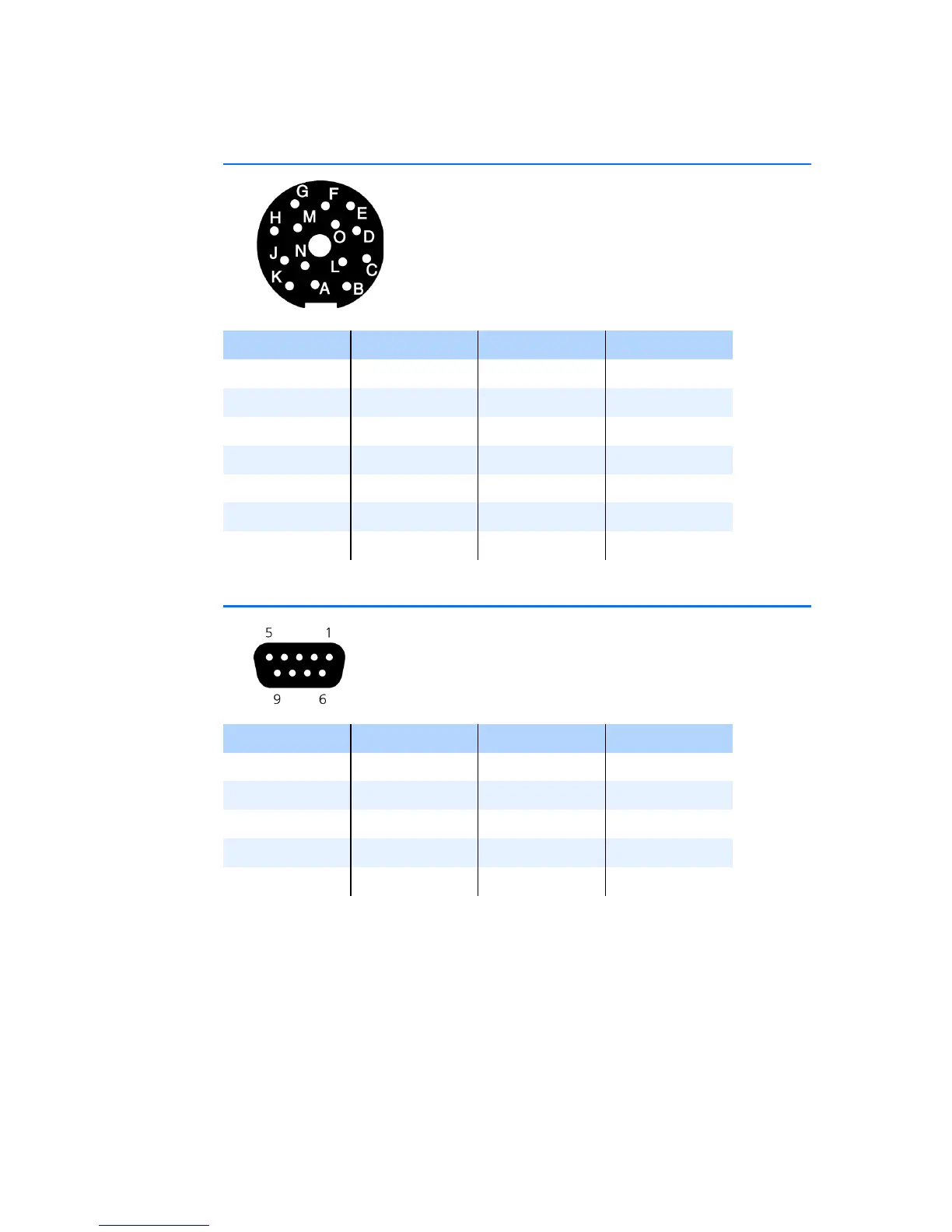

3.1.3 K-Line
3.1.4 SMB Interface
Pin Signal Pin Signal
A KL. 15 H Vpp
B ECU GND J res.
CECU GNDKres.
D K-Line L res.
EL-LineMres.
F res. N res.
Gres.OUBD
Pin Signal Pin Signal
1res.6n.c.
2 RxD 7 n.c.
3TxD8n.c.
4 res. 9 n.c.
5GND
