ETNA AO660WIT - Montage

FR 13
INSTALLATION

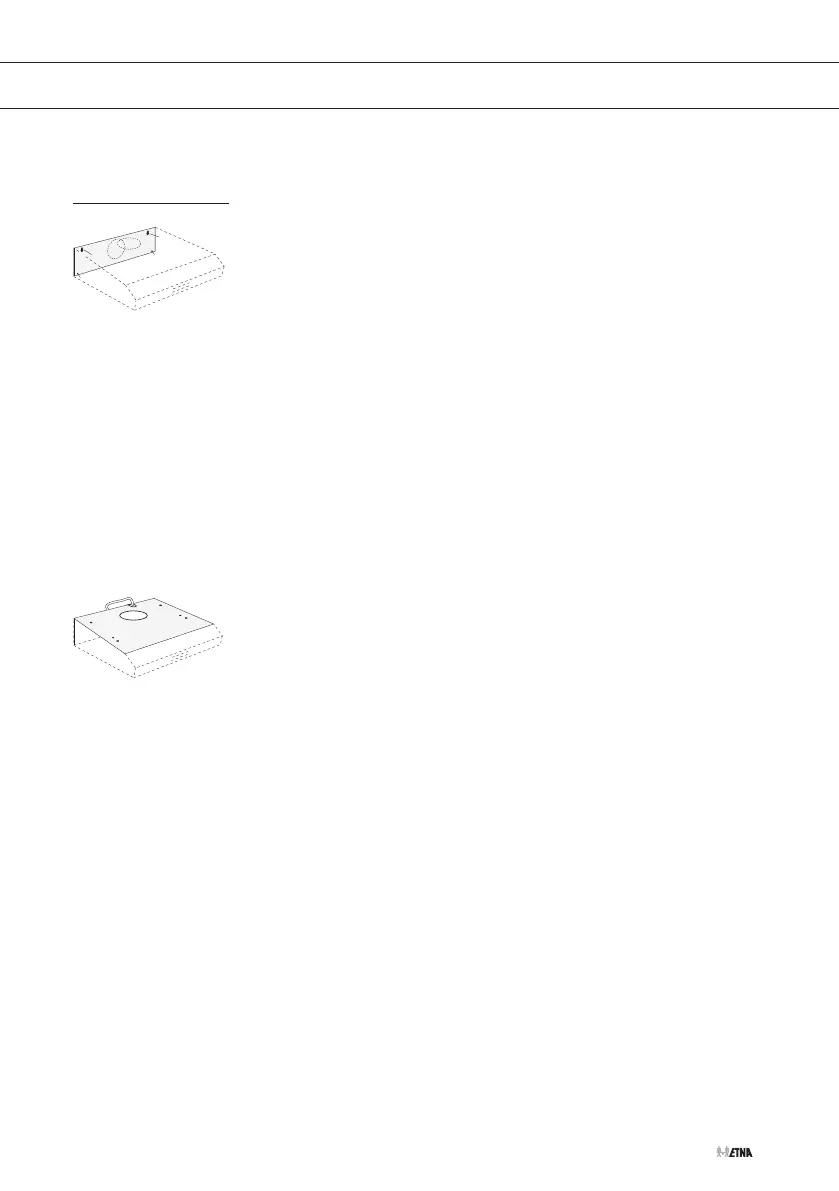

Montage
Contre le mur
• Enlevez les filtres de la hotte.
• Maintenez la hotte contre le mur.
• Dessinez – à travers la hotte – les trous de fixation (A) et les trous
pour bloquer la hotte (B).
• Percez les trous.
• Enfoncez les bouchons filetés dans les trous.
• Vissez les vis dans les 2 trous de fixation (A).
Attention : vissez les vis de manière à ce qu’elles sortent encore
d’un cm du mur.
• Accrochez la hotte en utilisant les 2 vis de serrage.
• Vissez correctement les vis de fixation.
• Vissez correctement les vis de serrage.
• Raccordez le tuyau d’évacuation à la bouche d’évacuation.
Sous un placard de cuisine
• Dessinez – à travers la hotte – les 4 trous de fixation (A), le trou
pour le cordon d’alimentation (C) et le trou pour l’évacuation (D)
dans la partie inférieure du placard.
• Percez les trous.
• Tirez à travers le trou correspondant le cordon d’alimentation vers
le haut et enfoncez la bouche
d ‘évacuation à travers l’ouverture.
• Accrochez la hotte qui va traverser la partie inférieure du placard de
cuisine en utilisant les 4 vis de serrage. Vissez correctement les vis.
• Raccordez le tuyau d’évacuation à la bouche d’évacuation.
C
A
A
A
A
D
A
A
B
B
