INSTALLATIE
Installatie
Algemeen
Dit toestel mag alleen door een erkend
installateur aangesloten worden.
Elektrische aansluiting 230 V - 50 Hz.
 De elektrische aansluiting moet voldoen
aan de nationale en lokale voorschriften.
Voor Nederland is dit onder andere NEN 1010.
 De perilex-wandcontactdoos en
perilexstekker moeten te allen tijde
bereikbaar blijven.

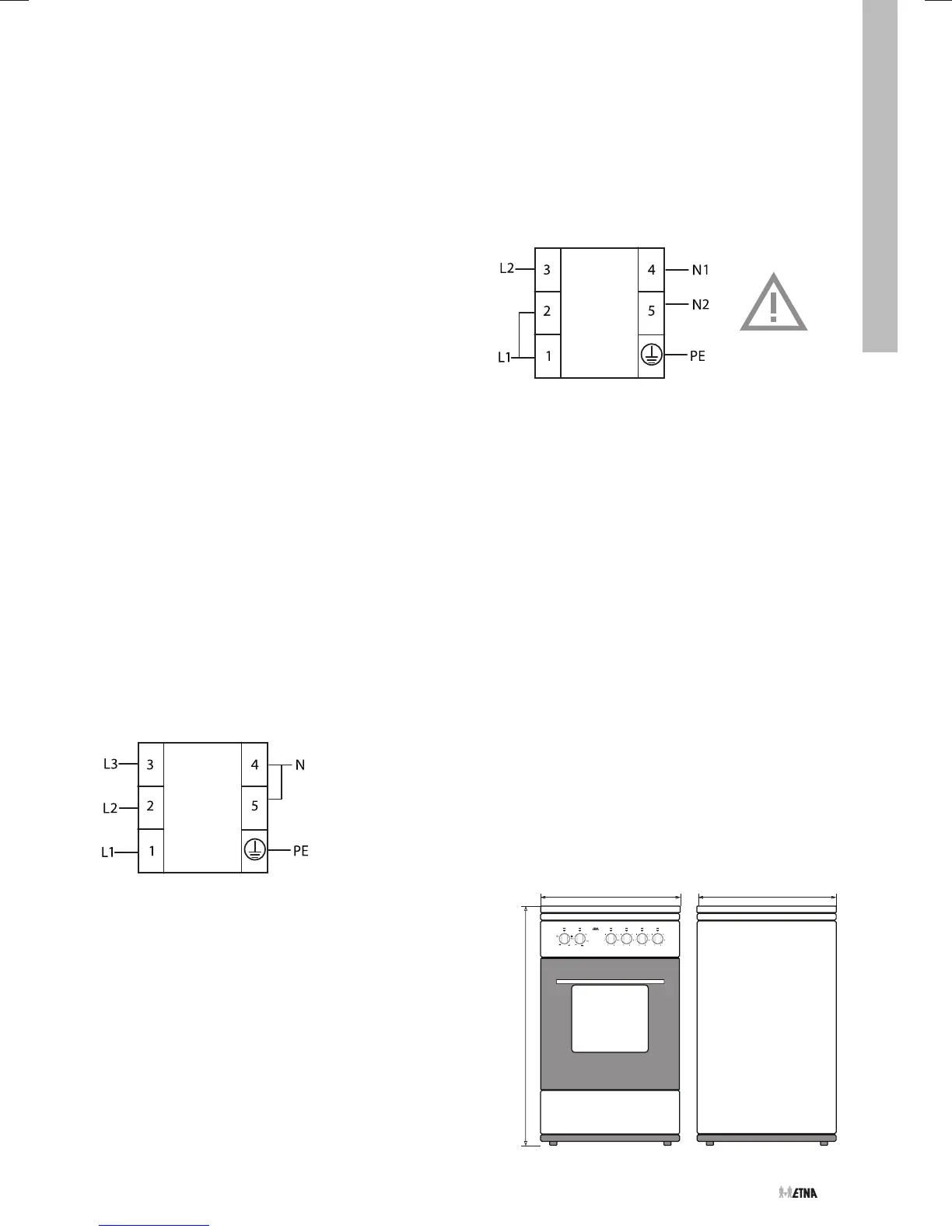

3 Fasen aansluiting (3 1N a.c. 400V / 50Hz)
 Het toestel is standaard aangesloten
volgens een 3 fasen (3x fase, 1x nul)
aansluiting. Zie afbeelding. De spanning
tussen de fase en nul is 230V. Tussen
de fasen onderling staat een spanning
van 400V. Het toestel hoeft voor deze
aansluiting niet aangepast te worden.
2 Fasen aansluiting (2 2N a.c. 230V / 50Hz)
 Het toestel is ook aan te sluiten
volgens een 2 fasen (2x fase, 2x
nul) aansluitingen. Pas hiervoor de
doorverbindingen aan volgens het 2 fasen
aansluitschema. De spanning tussen de
fasen en nul is 230V. Tussen de fasen staat
geen spanning (0 volt).
Let op! Bij aansluiting op een 2 fasen
stopcontact moet de elektrische
aansluiting van het toestel aangepast
worden. Zie aansluitschema.
 Dit toestel moet altijd geaard zijn. Gebruik
voor het aansluiten een kabel van goede
kwaliteit, bijv. H05RRF, 5 aderige 1.5 mm².
 De kabel moet voorzien zijn van een
stekker die geschikt is voor een nominaal
vermogen van minimaal 15 A. Wilt u een
vaste aansluiting maken, zorg er dan voor
dat er een omnipolaire schakelaar met een
contactafstand van 3 mm wordt toegepast.
 Aan de achterzijde van het toestel
bevindt zich een etiket met daarop de
aansluitschema’s.
Inbouwmaten
850
500
600
vooraanzicht zijaanzicht
3 fasen aansluiting
2 fasen aansluiting
