Mode d’emploi
Interrupteur de sécurité TZ…

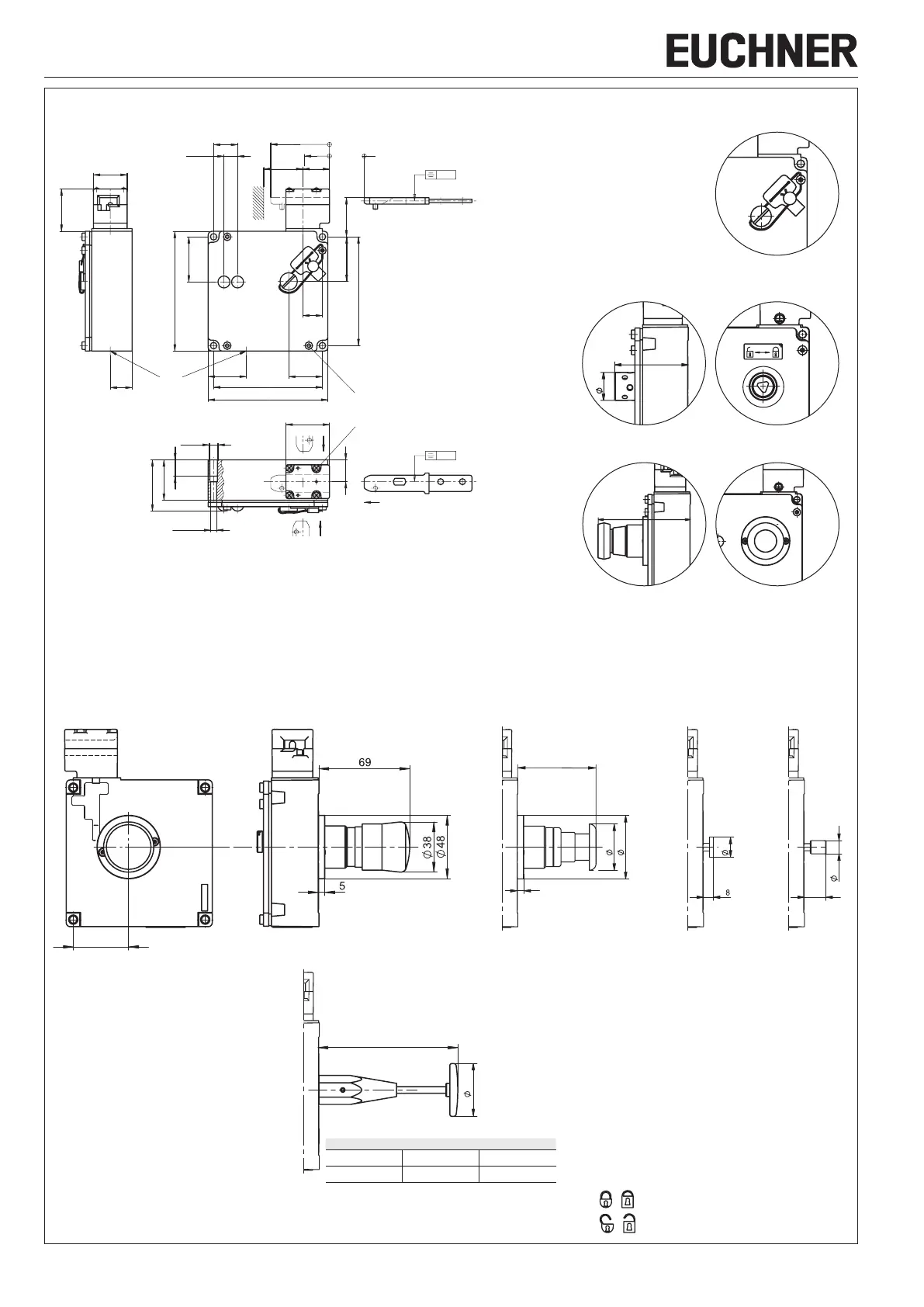

Fig. 4: Dimensions TZ…
Avec déverrouillage interne
Explication des symboles
/
Interverrouillage opérationnel
/
Interverrouillage débloqué
a
b
RDGN
0,3
0,3
M20x1,5
41
31
Ø 5,5
31
52
+4
0
36
23
36 25
20
46
37
15
M8
100 110
100
110
35
20
40
40
41,5
22
12,5
M=1,2Nm (4x)
M=1,2Nm (4x)
18
Représentation:
TZ.R.. Tête d’actionnement à droite
(tête à gauche, image symétrique)
a Course d’approche:
Introduction de la languette sans
manœuvre de contact.
b Manœuvre terminée:
La languette doit être introduite
jusqu’à ce point afin de garantir une
commutation sûre. Pour la mise hors
circuit, la languette doit être retirée
au moins jusqu’au point a
Déverrouillage auxiliaire
Déverrouillage auxiliaire à clé triangle
(2 clés triangles fournies)
58
22
91
GN
Déverrouillage auxiliaire par bouton‑poussoir
42
35 48
61
5
15
10
16,5
40
L1
~ L2
Actionné
Longueur déverrouillage interne
Type L1 L2
TZ…C2381 75
69
TZ…C2372 106
100
