Bild 4: Spanngurte Vorderrad
Bild 5: Sicherheitsgurt
Zugentlastungsgurt
Bild 6: Zugentlastungsgurt
5.2 VERLEGEN DER ELEKTROKABEL
5.3 BEFESTIGUNG DES DRITTEN FAHRRADES
Verlegen Sie die Kabel entlang der Längsträger des Grundrahmens. Die Kabel dürfen nicht geknickt, gezogen oder gequetscht werden, z. B. im Bereich
des Abklappmechanismus. Befestigen Sie die Kabel mit den mitgelieferten Kabelbindern. Schneiden Sie zum Schluss das überschüssige Material der
Kabelbinder mit einem Seitenschneider ab.
Das dritte Fahrrad wird mit dem mitgelieferten Rahmenhalter von Rad 2 zu Rad 3 befestigt. Mit dem losen, kleinen Spanngurt sichern Sie zusätzlich das
Vorderrad, Bild 2.
Durch die Rahmenhalter können am Fahrradrahmen
leichte Druckstellen und Lackbeschädigungen entstehen.
Ohne diesen Sicherheitsgurt darf der Fahrradträger
nicht benutzt werden.
Diese Anleitung beschreibt die Anwendung bei Kombis und Kompaktfahrzeugen mit Heck-
klappe (Hecktür). Bei Stufenheckfahrzeugen (Limousinen) gehen Sie entsprechend vor. Vor
der Montage des Zugentlastungsgurts entfernen Sie Staub und Schmutz vom oberen Bereich
der Heckklappe, um Kratzer und Scheuerstellen während der Fahrt mit dem Heckträger zu
vermeiden.
Ö nen Sie die Heckklappe Ihres Fahrzeugs. Führen Sie das frei Ende des Gurtes von innen nach
außen zwischen Heckklappe und Dachkante hindurch. Lassen Sie zwischen dem Gurtanker und
der Dachkante ca. 20 cm frei. Schließen Sie vorsichtig die Heckklappe. Achten Sie darauf, dass
der Gurt ach und gerade zwischen den Dichtungen liegt. Ziehen Sie nun den Gurt langsam
soweit, bis der Gurtanker an der Verkleidung des Dachhimmels und der Heckklappe anliegt.
5.4 MONTAGE DES ZUGENTLASTUNGSGURTES
Spanngurte Radstopper
Zusätzlicher Spanngurt
Radschiene mit
Beleuchtung
Radschiene der
Erweiterung

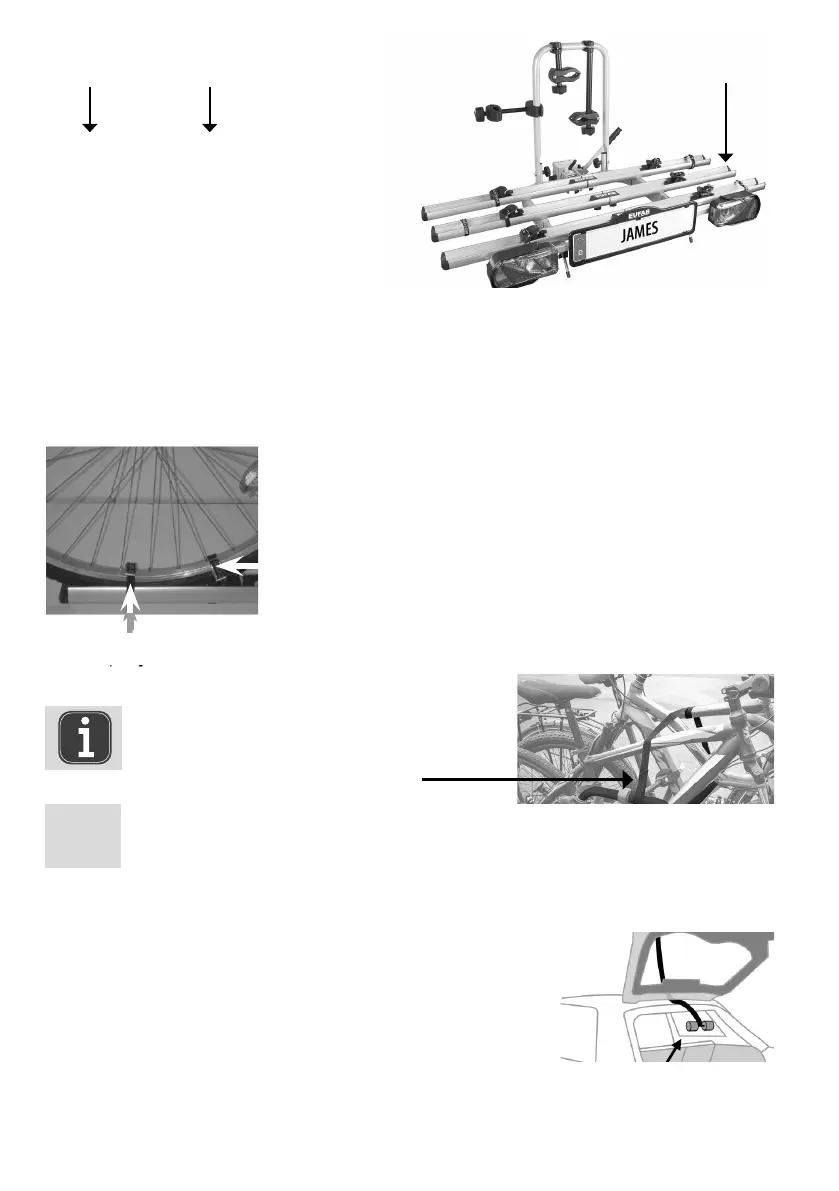

Bild 2: Position der Radschienen
Radschiene der
Erweiterung
Bild 3: Fertig montiert
Legen Sie den Sicherheitsgurt durch die Fahrradrahmen und um den U-Bügel herum und
ziehen den Sicherheitsgurt fest an.
Sicherheitsgurt
