5. Notice d‘utilisation
5.1 Vue d‘ensemble

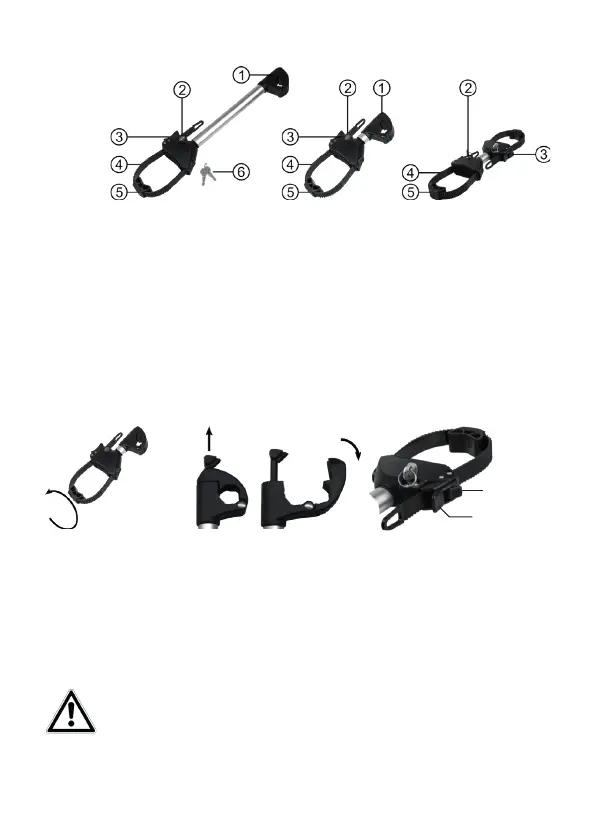

Figure 1 : Vue d’ensemble
1 Collier d’étrier universel
2 Cadenas
3 Levier de serrage et de déverrouillage
4 Sangle de serrage
5 Protection de cadre
6 Clé
5.2 Montage du support de cadre (11575, 11576, 11577 et 11578)
Tourner le logement de cadre dans le sens contraire des aiguilles d‘une montre jusqu’à ce que
le blocage permette au collier de l’étrier universel de s’ouvrir, g. 2. Ouvrez le collier de l’étrier
universel et placez-le autour du tube de l’étrier universel. Fermez le collier d’étrier universel
et poussez le verrouillage vers le bas. Tourner le logement de cadre dans le sens des aiguilles
d‘une montre jusqu’à ce que la pince ne puisse plus être ouverte. Disposer le support de cadre
de sorte qu‘il soit parallèle au sens de déplacement. Serrez maintenant le support de cadre
en tournant le logement de cadre.
Figure 2 : Montage du support de cadre Figure 3 : Levier de serrage et de déverrouillage
Levier de
serrage
Levier de
déverrouillage
Abaissez le levier de déverrouillage, g. 3, et retirez les sangles de serrage (position 4 dans la
vue d’ensemble) de la fermeture. Enroulez la sangle de serrage autour du cadre de vélo à un
endroit approprié et insérez-la à nouveau dans la fermeture. Serrez fermement la sangle de
serrage. Positionnez la protection de cadre (position 5 dans la vue d’ensemble) de sorte que
le cadre du vélo ne puisse pas se frotter à la sangle de serrage lors du déplacement. Serrez la
sangle de serrage en eectuant des mouvements de va-et-vient du levier de serrage, g. 3.
Pour les vélos dont le cadre est en carbone, veillez à ce que la sangle de serrage ne
soit pas trop serrée car cela risque d’endommager le cadre.
Les câbles électriques et les câbles de freins ne doivent pas être écrasés.
