EUFAB 11583 - Page 19

19

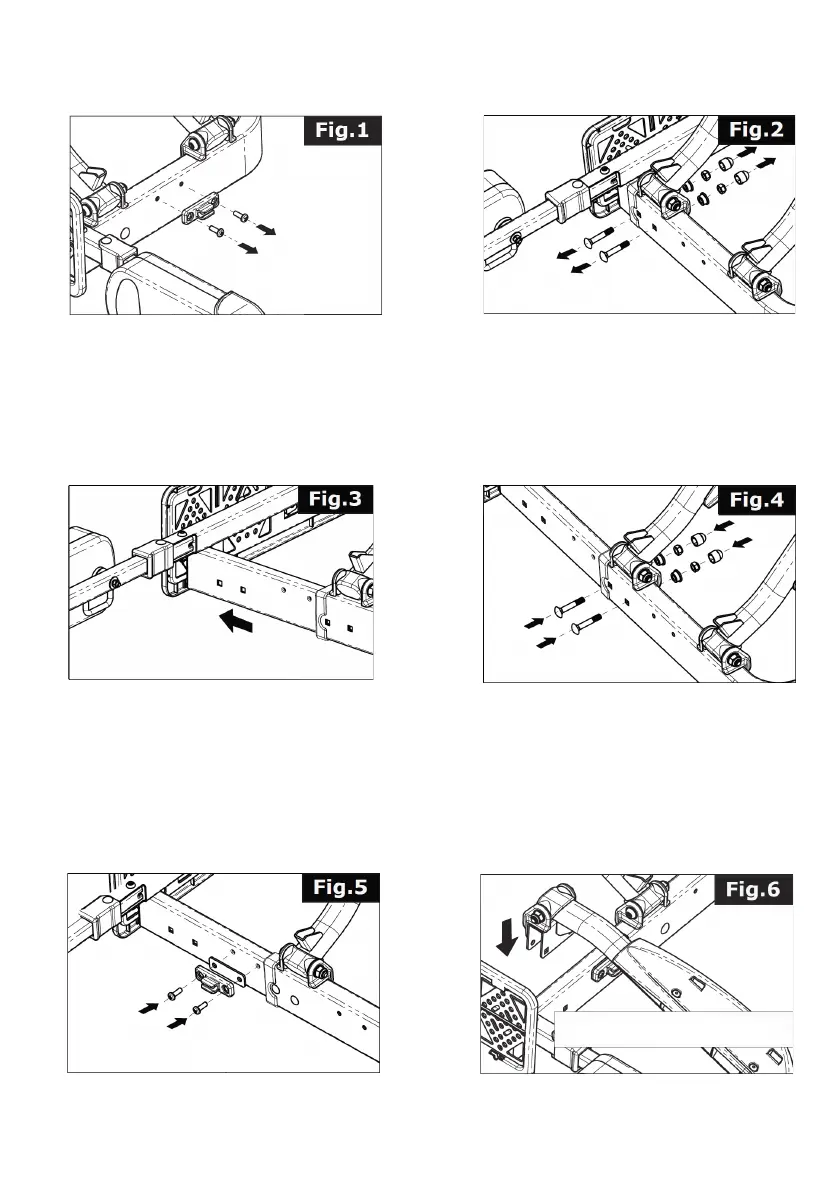

Figure 3 : Retrait des attaches de maintien Figure 4 : Retrait des vis de retenue
Etape n°1 : Etape n° 2 :
Retirez les attaches de maintien pour le porte-éclairage
du côté extérieur du cadre de base (à gauche et à droite).
Retirez les vis de retenue du cadre de base
(à gauche et à droite).
1
2
7
3
Figure 5 : Enlèvement de la rallonge du cadre
Figure 6 : Introduction des vis de retenue
Etape n° 3 : Etape n° 4 :
Retirez la rallonge du cadre avec le support de plaque
d‘immatriculation et les porte-éclairages du cadre de base
jusqu‘à ce que la deuxième paire d‘alésages de la rallonge
soit recouverte avec les alésages du cadre de base.
Réintroduisez les vis de retenue (à gauche et à droite).
Figure 7 : Retrait des attaches de maintien Figure 8 : Poser le rail porte-roue
Etape n°5 : Etape n°6 :
Fixez les attaches de maintien pour le porte-éclairage sur
le côté extérieur de la rallonge du cadre à l‘aide des vis et
des entretoises (matériel de montage position 5 dans la
vue générale) (à gauche et à droite).
L‘arrondi des attaches de maintien doit apparaître en bas.
Posez les rails porte-roue avec la charnière sur la
rallonge du cadre. Veillez à ce que l‘écrou avec le
capuchon protecteur de la charnière apparaisse à
l‘arrière (à gauche et à droite).
Ecrou avec capuchon protecteur à
l‘arrière
