AVVERTENZA!
ATTENZIONE!
ATTENZIONE!
Danni a persone o cose derivanti dal distaccamento del portabiciclette.
La guida con portabiciclette montato sui terreni può provocare danni o il distaccamento dello stesso.
Danni materiali causati dal portellone posteriore aperto.
Il portellone posteriore potrebbe sbattere contro il portabiciclette e venire danneggiato.
Danni materiali causati da gas di scarico caldi.
Se il portabiciclette o le biciclette sono troppo vicini allo scappamento, possono subire danni.
Quando il portabiciclette è a bordo si deve sempre portare nel veicolo la relativa omologazione.
• Non utilizzare il portabiciclette sui terreni.
• È adatto soltanto per il gancio di traino di un autoveicolo.
• Guidare lentamente sui dossi di rallentamento: velocità max. 10 km/h.
• Disinserire i portelloni posteriori elettrici e azionarli manualmente.
• Prima di aprire il portellone posteriore, ribaltare il portabiciclette.
• Usare eventualmente un terminale di scarico.
5.2 MONTAGGIO DELL’ESPANSIONE
5. ISTRUZIONI PER L‘USO
5.1 SCHEMA

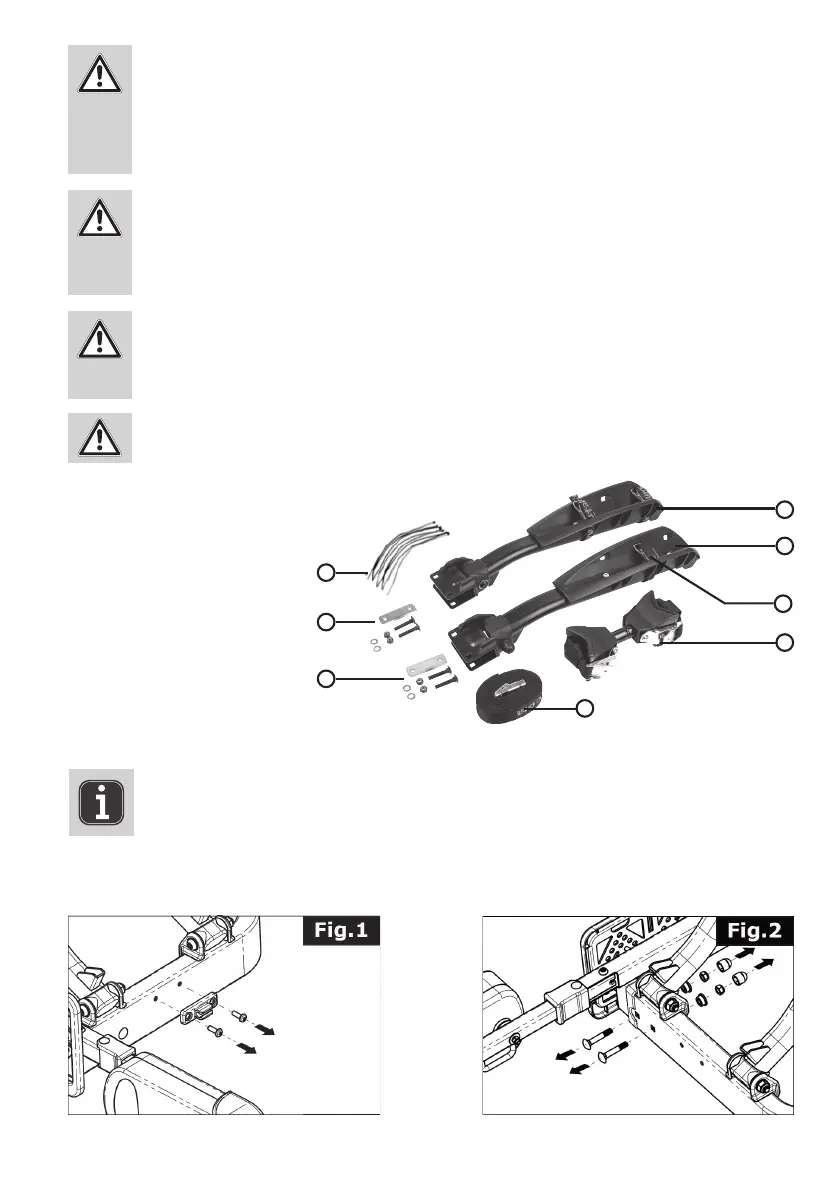

1 Binario di sinistra
2 Binario di destra
3 Braccio di ssaggio
4 Cinghia di sicurezza lunga
5 Materiale di montaggio
6 Fascette stringicavo
7 Cinghia di ssaggio corta
6
5
1
2
7
3
4
5
Figura 2: Schema
Figura 3: Rimozione delle grae di ssaggio Figura 4: Rimozione delle viti di ssaggio
NOTA
Passaggio 1: Passaggio 2:
Prima di installare l’espansione sul portabiciclette, scollegare i cavi elettrici dal telaio base del portabiciclette
tagliando la fascette stringicavo con una tronchesina.
Rimuovere le grae di ssaggio per i supporti delle lam-
pade dal lato esterno del telaio base (a sinistra e a destra).
Rimuovere le viti di ssaggio dal telaio base
(a sinistra e a destra).
