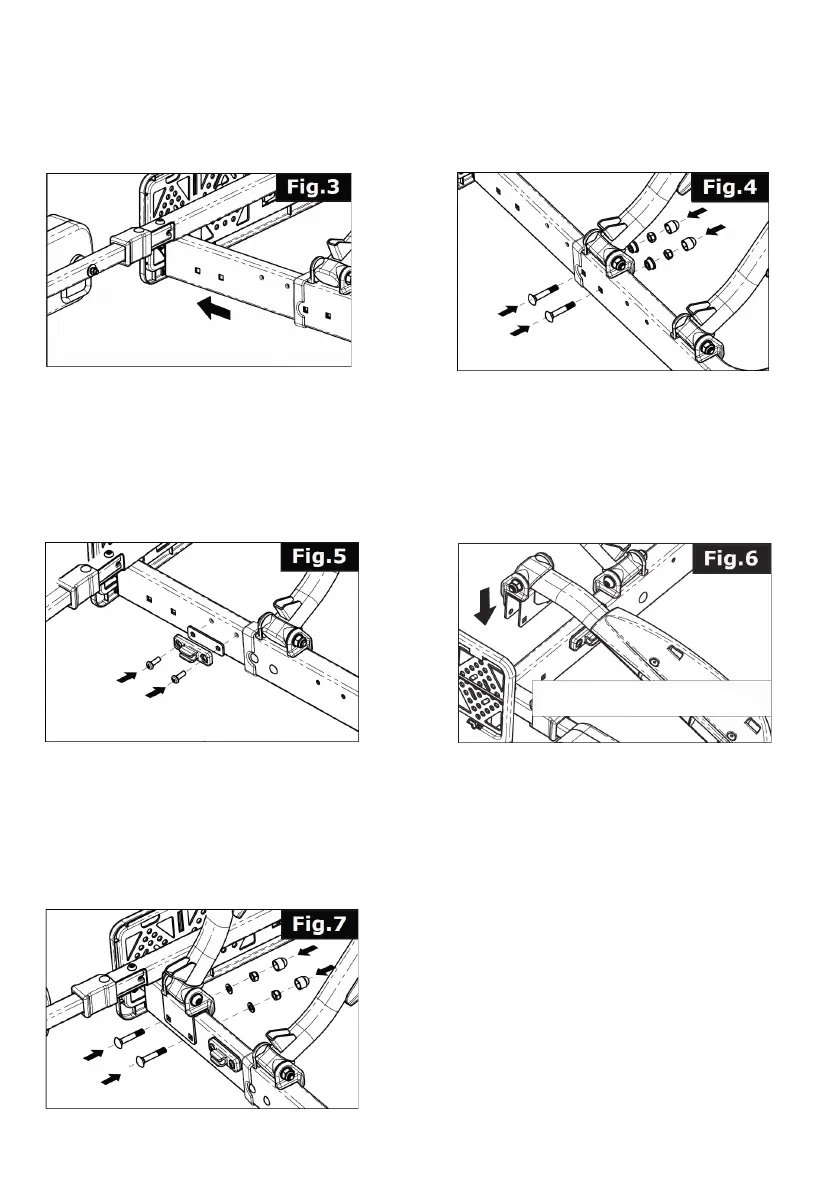

Bild 7: Montage der Halteklammern
Bild 9: Festschrauben der Radschiene
Bild 8: Radschiene aufsetzen
Schritt 5:
Schritt 7:
Schritt 6:
Befestigen Sie die Halteklammern für die Leuchtenträger
an der Außenseite der Rahmenverlängerung mit den
Schrauben und den Distanzstücken (Montagematerial
Position 5 in der Übersicht) (links und rechts).
Die Rundung der Halterklammer muss nach unten weisen.
Befestigen Sie die Radschiene mit den Schloßschrauben,
Scheiben und den Muttern (Montagematerial Position 5 in
der Übersicht). Nachdem Sie die Muttern festgezogen haben,
stecken Sie die Schutzkappen auf die Muttern (links und
rechts).
Setzen Sie die Radschienen mit dem Scharnier
auf die Rahmenverlängerung. Achten Sie darauf,
dass die Mutter mit der Schutzkappe des Schar-
niers nach hinten zeigt (links und rechts).
Mutter mit Schutzkappe nach hinten
Bild 5: Herausziehen der Rahmenverlängerung Bild 6: Einsetzen der Halteschrauben
Schritt 3: Schritt 4:
Ziehen Sie die Rahmenverlängrung mit dem Kennzei-
chenhalter und den Leuchtenträgern soweit aus dem
Grundrahmen heraus, bis sich das zweite Bohrungspaar
der Verlängerung mit den Bohrungen des Grundrahmens
überdecken.
Setzen Sei die Halteschrauben wieder ein
(links und rechts).
