18

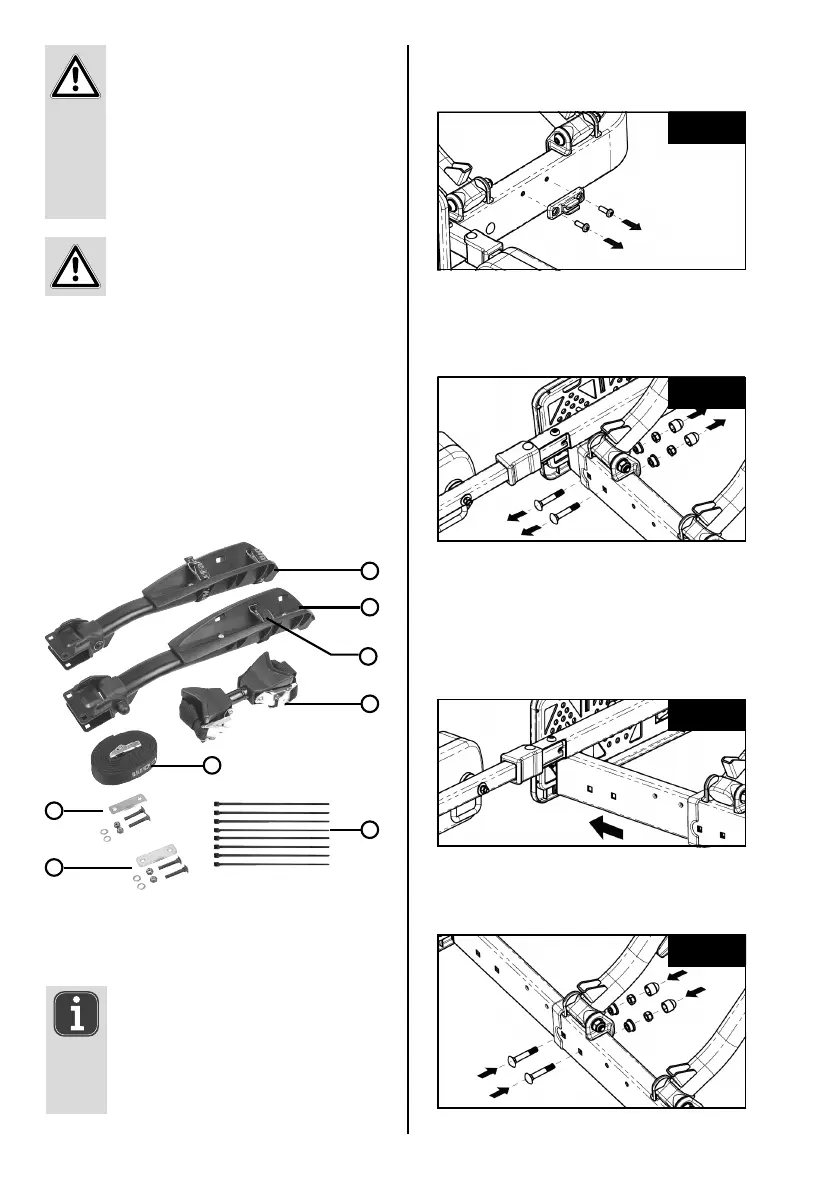

Figure 3 : Retrait des attaches de maintien
Figure 4 : Retrait des vis de retenue
5.2 MONTAGE DE L‘EXTENSION
Etape n°1 :
Etape n°2 :
Retirez les attaches de maintien pour le porte-éclairage
du côté extérieur du cadre de base (à gauche et à droite).
Retirez les vis de retenue du cadre de base.
(À gauche et à droite).
5. MODE D‘EMPLOI
5.1 VUE GÉNÉRALE
1 Rail porte-roue gauche
2 Rail porte-roue droit
3 Support de cadre
4 Sangle de sécurité, longue
5 Matériel de montage
6 Serre-câbles
7 Sangle de serrage, courte
• Utilisez éventuellement un embout
d‘échappement.
AVERTISSEMENT!
Dommages matériels en cas de gaz
d‘échappement chauds
Des dommages sur le porte-vélos ou sur
le vélo peuvent se produire si la sortie
d‘échappement les avoisine directement.
Lorsque le porte-vélos est monté,
veillez à toujours avoir avec vous
l‘autorisation générale d‘exploitation.
Figure 2 : Vue générale
REMARQUE
Avant de monter l‘extension sur votre
porte-vélo, desserrez les câbles
électriques du cadre de base du porte-vélo
en découpant le serre-câbles à l‘aide d‘une
pince coupante.
Figure 5 : Enlèvement de la rallonge du cadre
Etape n°3 :
Retirez la rallonge du cadre avec le support de plaque
d‘immatriculation et les porte-éclairages du cadre de
base jusqu‘à ce que la deuxième paire d‘alésages de la ral-
longe soit recouverte avec les alésages du cadre de base.
Fig. 2
Fig. 1
Fig. 3
1
2
7
3
4
5
5
6
Figure 6 : Introduction des vis de retenue
Etape n°4 :
Réintroduisez les vis de retenue (à gauche et à droite).
Fig. 4
