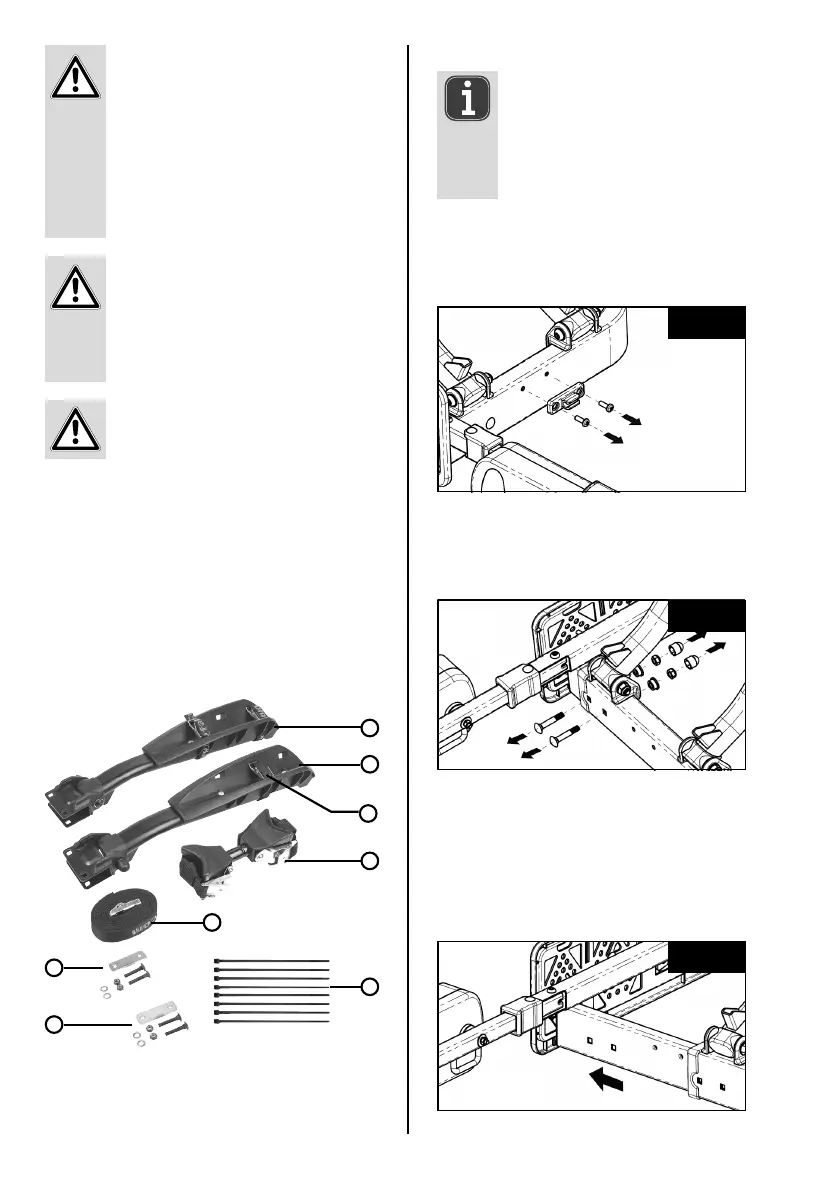

Bild 3: Entfernen der Halteklammern
Bild 4: Entfernen der Halteschrauben
5.2 MONTAGE DER ERWEITERUNG
Schritt 1:
Schritt 2:
Entfernen Sie die Halteklammern für die Leuchten-
träger von der Außenseite des Grundrahmens
(links und rechts).
Entfernen Sie die Halteschrauben aus dem
Grundrahmen (links und rechts).
5. BEDIENUNGSANLEITUNG
5.1 ÜBERSICHT
1 Radschiene links
2 Radschiene rechts
3 Rahmenhalter
4 Sicherheitsgurt, lang
5 Montagematerial
6 Kabelbinder
7 Spanngurt, kurz
• Elektrische Heckklappen abschalten und
manuell betätigen.
• Klappen Sie den Fahrradträger vor dem
Ö nen der Heckklappe ab.
ACHTUNG!
Sachschaden durch ö nende Heck-
klappe.
Die Heckklappe könnte gegen den Fahrrad-
träger schlagen und beschädigt werden.
• Benutzen Sie ggf. eine Auspu blende.
ACHTUNG!
Sachschaden durch heiße Auspu gase.
Es können Schäden am Träger oder
den Fahrrädern entstehen, wenn die
Auspu mündung direkt daran grenzt.
Die Allgemeine Betriebsgenehmigung
muss bei angebautem Träger immer
im Fahrzeug mit geführt werden.
Bild 2: Übersicht
HINWEIS
Bevor Sie die Erweiterung an Ihrem
Fahrradträger montieren, lösen Sie die
Elektrokabel vom Grundrahmen des Fahr-
radträgers indem Sie die Kabelbinder mit
einem Seitenschneider durchschneiden.
Bild 5: Herausziehen der Rahmenverlängerung
Schritt 3:
Ziehen Sie die Rahmenverlängrung mit dem
Kennzeichenhalter und den Leuchtenträgern
soweit aus dem Grundrahmen heraus, bis sich das
zweite Bohrungspaar der Verlängerung mit den
Bohrungen des Grundrahmens überdecken.
Fig. 2
Fig. 1
Fig. 3
1
2
7
3
4
5
5
6
