EUFAB CROW PLUS - Montage des Vélos Sur Le Porte-Vélo

19
Figure 12 : Fixation de la roue avant


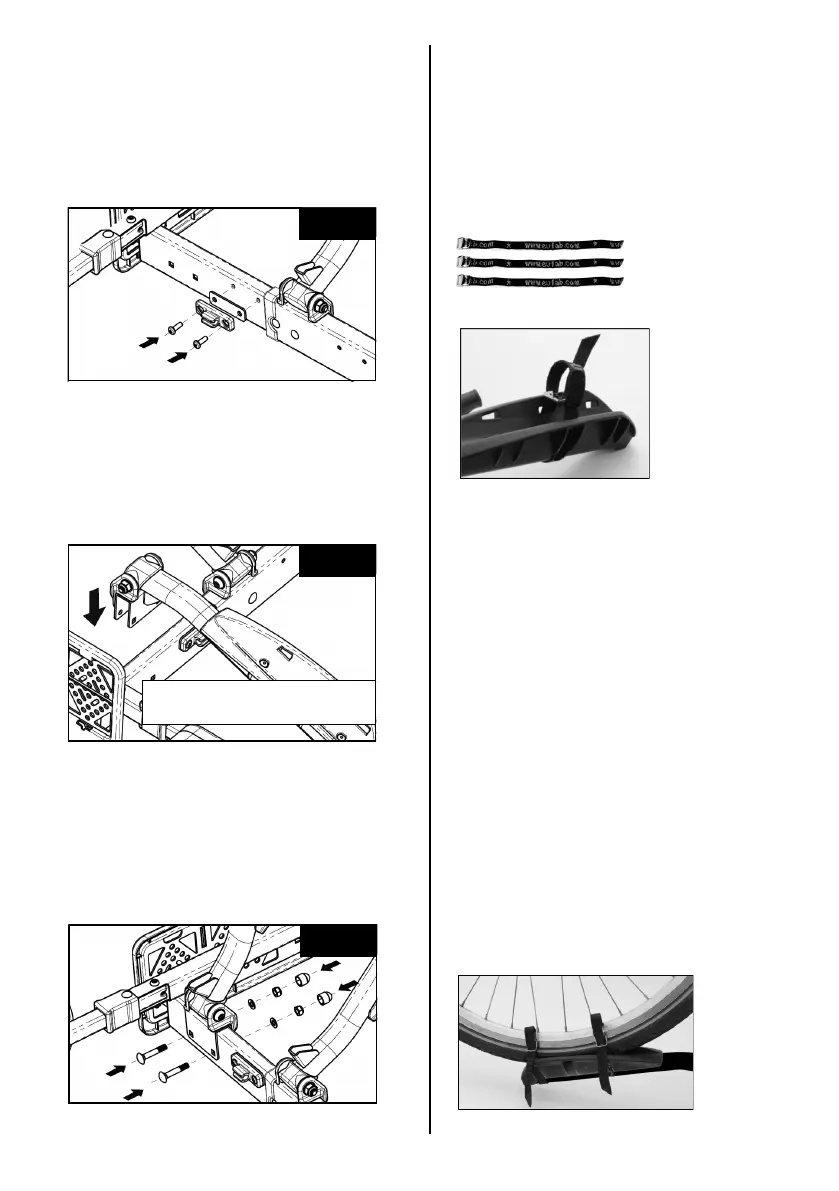

5.3 MONTAGE DES VÉLOS SUR LE PORTEVÉLO
Figure 7 : Retrait des attaches de maintien
Figure 9 : Fixation du rail porte-roue
Etape n°5 :
Etape n°7 :
Etape n°6 :
Fixez les attaches de maintien pour le porte-éclairage
sur le côté extérieur de la rallonge du cadre à l‘aide des
vis et des entretoises (matériel de montage position 5
dans la vue générale) (à gauche et à droite).
L‘arrondi des attaches de maintien doit apparaître en
bas.
Fixez les deux premiers vélos conformément aux
instructions de votre porte-vélo.
Insérez le troisième vélo dans le troisième rail
porte-roue dans le sens inverse du deuxième vélo.
Reliez le cadre du troisième vélo à l‘aide du porte-cadre
détaché (position 3 dans la vue générale) avec le cadre
du deuxième vélo.
Protégez les roues avec les sangles de serrage courtes
fournies. Une sangle de serrage pour la  xation de la
roue arrière et deux pour la roue avant (voir Figure 12),
comme protection contre la déformation.
Fixez le rail porte-roue avec les vis de carrosserie, les
rondelles et les écrous (matériel de montage position 5
dans la vue générale). Une fois que vous avez serré les
écrous, posez les capuchons protecteurs sur les écrous
(à gauche et à droite).
Posez les rails porte-roue avec la charnière sur la
rallonge du cadre. Veillez à ce que l‘écrou avec le
capuchon protecteur de la charnière apparaisse à
l‘arrière (à gauche et à droite).

Figure 10 : 3 x sangles de maintien courtes
Figure 11 : Montage des sangles de maintien
Pose des câbles électriques
Montage des sangles de maintien courtes
Posez les câbles le long des tubes du cadre de base.
Les câbles ne doivent pas être tordus, tirés ou écrasés,
notamment au niveau du mécanisme de rabattement.
Fixez les câbles avec les serre-câbles fournis (position 6
dans la vue générale). Pour  nir, enlevez l‘excédent de
matière des serres-câbles à l‘aide d‘une pince coupante.
Déplacez les sangles de maintien courtes de l‘intérieur
vers l‘extérieur sous le porte-roue, puis de l‘extérieur
vers l‘intérieur à travers les trous oblongs du porte-roue
(voir Figure 11). Pour la roue arrière du vélo, utilisez le
trou oblong central du porte-roue, pour la roue avant
les deux trous oblongs extérieurs (deux sangles de
maintien contre la déformation de la roue avant).
Fig. 5
Fig. 7
Figure 8 : Poser le rail porte-roue
Fig. 6
Ecrou avec capuchon protecteur à
l‘arrière
