7

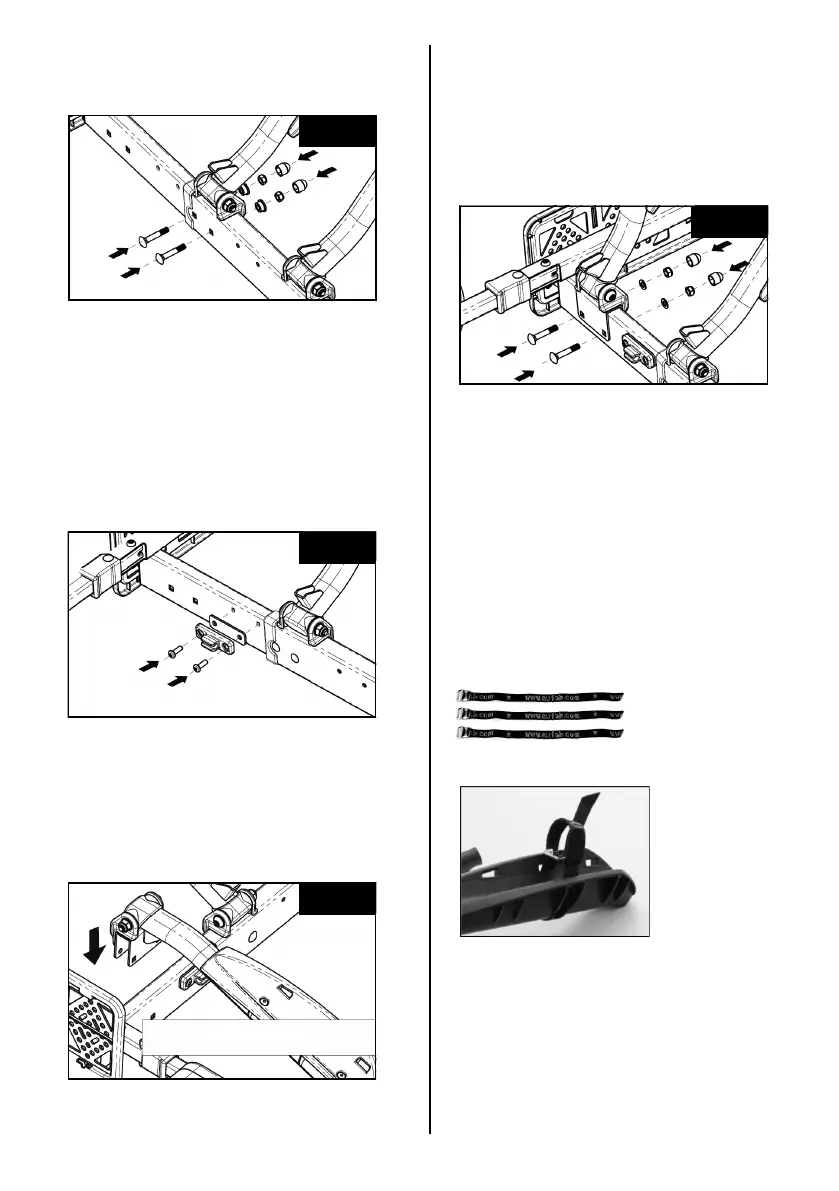

Bild 7: Montage der Halteklammern
Bild 9: Festschrauben der Radschiene
Schritt 5:
Schritt 7:
Schritt 6:
Befestigen Sie die Halteklammern für die
Leuchtenträger an der Außenseite der Rahmenverlän-
gerung mit den Schrauben und den Distanzstücken
(Montagematerial Position 5 in der Übersicht) (links
und rechts).
Die Rundung der Halterklammer muss nach unten
weisen.
Befestigen Sie die Radschiene mit den
Schlossschrauben, Scheiben und den Muttern
(Montagematerial Position 5 in der Übersicht).
Nachdem Sie die Muttern festgezogen haben,
stecken Sie die Schutzkappen auf die Muttern
(links und rechts).
Setzen Sie die Radschienen mit dem Scharnier auf
die Rahmenverlängerung. Achten Sie darauf, dass die
Mutter mit der Schutzkappe des Scharniers nach
hinten zeigt (links und rechts).
Bild 6: Einsetzen der Halteschrauben
Schritt 4:
Setzen Sei die Halteschrauben wieder ein (links und
rechts).
Bild 10: 3 x kurze Spanngurte
Bild 11: Montage Spanngurte
Verlegen der Elektrokabel
Montage der kurzen Spanngurte
Verlegen Sie die Kabel entlang der Rohre des
Grundrahmens. Die Kabel dürfen nicht geknickt,
gezogen oder gequetscht werden, z. B. im Be-
reich des Abklappmechanismus. Befestigen Sie die
Kabel mit den mitgelieferten Kabelbindern
(Position 6 in der Übersicht) Schneiden Sie zum
Schluss das überschüssige Material der Kabelbinder
mit einem Seitenschneider ab.
Schieben Sie die kurzen Spanngurte von innen nach
außen unter dem Radhalter herum und dann wieder
von außen nach innen durch die Langlöcher des Rad-
halters (siehe Bild 11). Für das Hinterrad des Fahrrads
benutzen Sie das mittlere Langloch des Radhalters, für
das Vorderrad die beiden äußeren Langlöcher (zwei
Spanngurte gegen Verdrehen des Vorderrades).
Fig. 4
Fig. 5
Mutter mit Schutzkappe nach hinten
Fig. 6
Fig. 7
Bild 8: Radschiene aufsetzen
