25

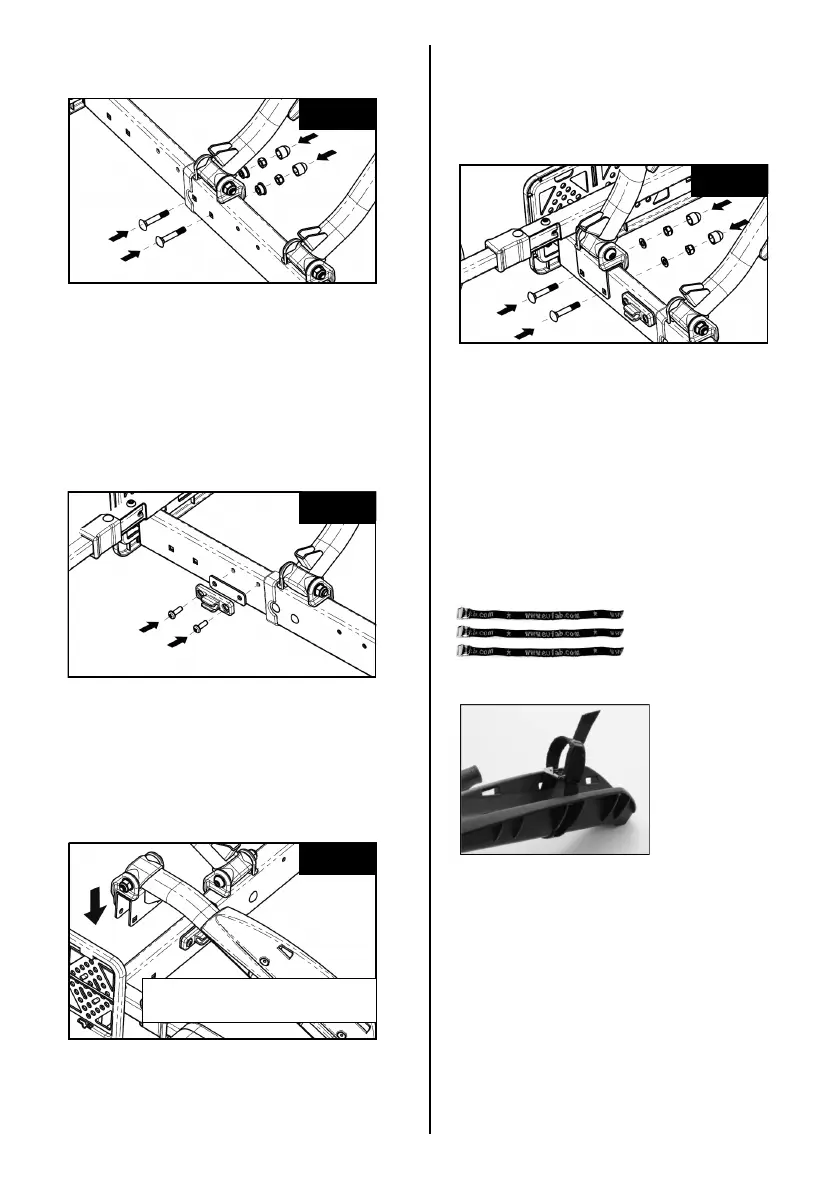

Figura 7: Montaggio delle gra e di ssaggio
Figura 9: Avvitamento del binario
Passaggio 5:
Passaggio 7:
Passaggio 6:
Fissare le gra e di ssaggio per i supporti delle
lampade sul lato esterno dell’espansione del telaio
tramite le viti e i distanziatori (materiale di montaggio
pos. 5 dello schema) (a sinistra e a destra).
La parte arrotondata della gra a deve essere rivolta
verso il basso.
Fissare il binario mediante le viti a testa tonda, le
rondelle e i dadi (materiale di montaggio pos. 5 dello
schema). Una volta serrati i dadi, applicare i cappucci di
protezione sui dadi (a sinistra e a destra).
Posizionare i binari con la cerniera sull’espansio-
ne del telaio. Accertarsi che il dado della cerniera,
insieme al cappuccio di protezione, sia rivolto all’indietro
(a sinistra e a destra).
Figura 6: Inserimento delle viti di ssaggio
Passaggio 4:
Reinserire le viti di ssaggio (a sinistra e a destra).
Figura 10: 3 x cinghie di ssaggio corte
Figura 11: Montaggio cinghie di ssaggio
Posa dei cavi elettrici
Applicazione delle cinghie di ssaggio corte
Posare i cavi lungo i tubi del telaio base. I cavi non si
devono piegare, tirare o schiacciare, ad es. nella zona
del meccanismo di ribaltamento. Fissare i cavi con
le fascette stringicavo fornite in dotazione (pos. 6
dello schema). In ne, tagliare la parte in eccesso delle
fascette stringicavo con una tronchesina.
Passare le cinghie di ssaggio corte dall‘interno
all‘esterno sotto il portaruote, poi di nuovo
dall‘esterno all‘interno attraverso le asole (vedi gura
11). Per la ruota posteriore della bicicletta utilizzare
l‘asola intermedia del portaruote, per la ruota anteriore
utilizzare le due asole esterne (due cinghie di ssaggio
per impedire la rotazione della ruota anteriore).
Fig. 4
Fig. 5
Fig. 7
Figura 8: Applicazione del binario
Fig. 6
Dado con cappuccio di protezione
all’indietro
