EUFAB CROW - Page 13

13
Figure 2 : Montage de
l’étrier en U
Figure 3 : Vis de  xation de
l’étrier en U
Vissez le levier de serrage (8) dans son logement de levier de serrage (7)
de la  xation rapide. Vissez complètement le  letage dans le logement et
serrez la rallonge du levier de serrage à l‘aide d‘une clé (le levier de serrage
a une surface de clé d’une largeur de clé 17, voir Fig 8).
Veillez à ce que l‘attelage de remorque soit intact, propre et sans graisse.
Enlevez la peinture qui pourrait se trouver sur la boule d‘attelage.
Avant de placer le porte-vélos sur l‘attelage de remorque, familiarisez-vous
avec le système de fermeture rapide.
La fermeture rapide consiste en une pièce avec levier de serrage (8). La
fermeture rapide peut être ouverte ou fermée en actionnant le levier. La
fermeture rapide peut être enclenchée et verrouillée à l‘aide du boulon de
sécurité (9) et du cadenas (10).
Garez votre véhicule sur un terrain plat. Serrez le frein à main.
Retirez le boulon de sécurité de la fermeture rapide et tournez-le à 90° pour
éviter l‘enclenchement. Ouvrez la fermeture rapide en relevant le levier de
serrage.
Placez le support du haut horizontalement sur l‘attelage de remorque.
Rabattez le levier de serrage de la fermeture rapide vers le bas (e ort env.
S‘il n‘est plus possible de tourner le porte-vélos sur l‘attelage de remorque,
tournez le boulon de sécurité de la fermeture rapide pour l‘enclencher.
Fermez maintenant la fermeture rapide avec le cadenas fourni et retirez la
clé de la serrure. Rangez cette clé dans un endroit sûr. Le porte-vélos est
maintenant protégé contre le vol.
Contrôlez régulièrement la bonne  xation du porte-vélos sur l‘attelage de
remorque ainsi que la  xation du porte-vélos sur le support. Véri ez aussi
régulièrement le fonctionnement de l‘éclairage de votre porte-vélos.
Le cadenas est toujours nécessaire lors de l‘utilisation
du porte-vélos. Le porte-vélos ne doit être utilisé que
si le cadenas est correctement placé et verrouillé. Le
cadenas est important pour la sécurité.
Assurez-vous toujours que le contre-écrou soit
correctement serré à la vis de serrage.
Il peut y avoir des légères traces de pression sur la boule
d‘attelage, cela n‘entrave pas le fonctionnement.

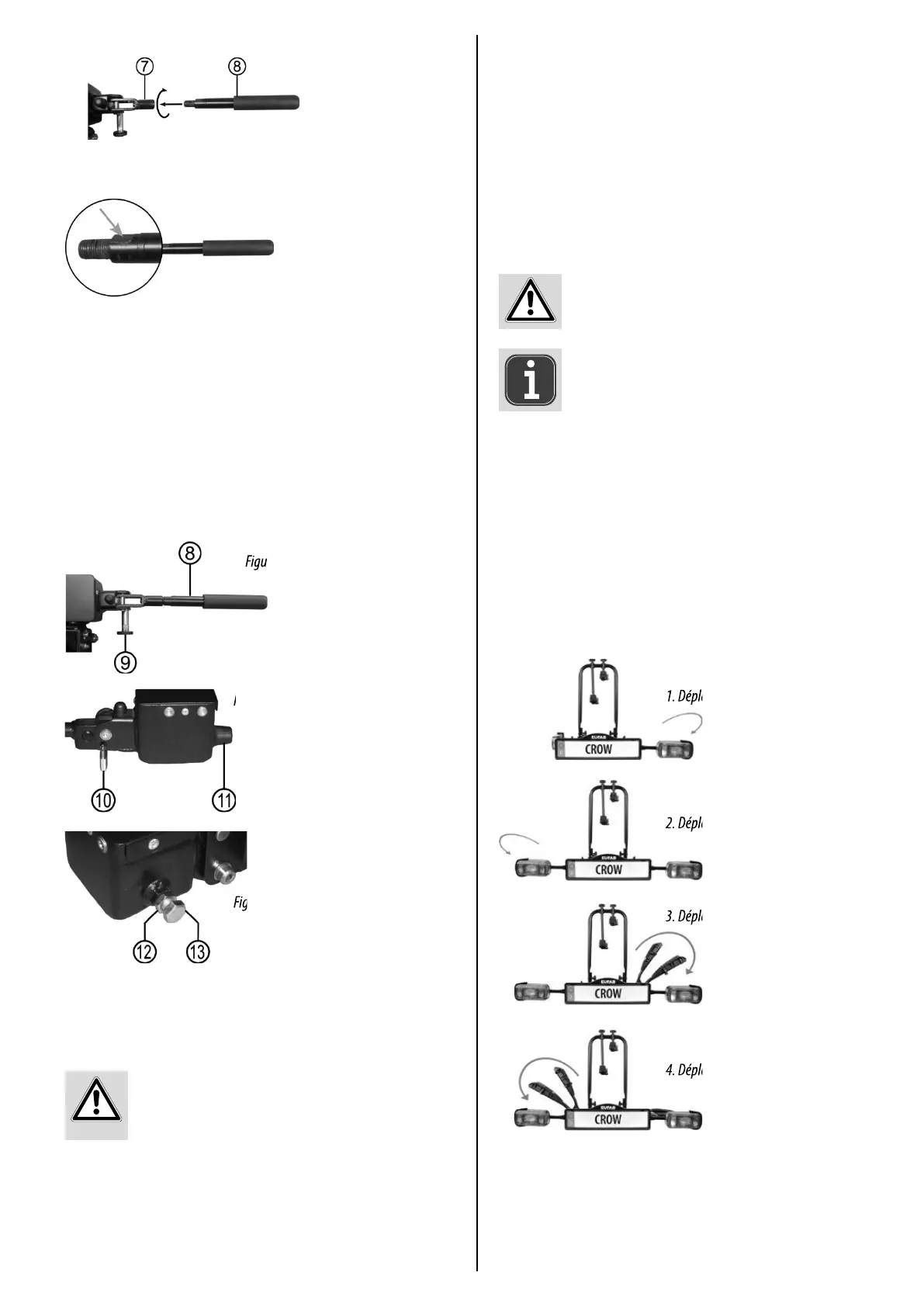

Figure 7 : Montage du levier de serrage
Figure 9 : Fermeture rapide
Figure 10 : Cadenas/capuchon de protection
Figure 11 : Vis de réglage
Figure 8 : Surface de clé
5.1.3 MONTAGE DU LEVIER DE SERRAGE
5.2 MONTAGE DU PORTEVÉLOS SUR L‘ATTELAGE DE REMORQUE
Figure 10 : Cadenas/capuchon de protection
Figure 11 : Vis de réglage
Figure 9 : Fermeture rapide
ATTENTION
Dépliez le porte-vélos comme indiqué sur les  gures suivantes.
Procédez dans le sens inverse pour le repliage. Vous pouvez également
replier l’étrier en U. Pour cela, desserrez les deux poignées écrous jusqu’à ce
que l’étrier en U puisse être replié à plat sur l’appui.
5.3 DÉPLIAGE DU PORTEVÉLOS
1. Déploiement du feu arrière droit
2. Déploiement du feu arrière gauche
3. Déploiement des rails de roue droite
4. Déploiement des rails de roue gauche
35-40 kg) jusqu‘à la butée (le levier restera en position horizontale).
Véri ez que le porte-vélos soit bien immobilisé sur l‘attelage de remorque
(et qu‘il ne puisse plus être tourné). Si ce n‘est pas le cas, il faut réajuster la
fermeture rapide. Relevez le levier et décrochez le porte-vélos de l‘attelage
de remorque. Retirez le capuchon de protection (11) de la vis de réglage
(13). Dévissez le contre-écrou (12) de la vis et tournez ensuite la vis de la
fermeture rapide d‘un quart de tour vers l‘extérieur. Resserrez ensuite le
contre-écrou.
Placez à nouveau le porte-vélos sur l‘attelage de remorque et véri ez si le
porte-vélos est bien  xé à l‘attelage de remorque. Si nécessaire, répétez le
procédé jusqu‘à ce que le porte-vélos soit bien  xé. Remettez le capuchon
de protection sur la vis de réglage.
1. Déploiement du feu arrière droit
2. Déploiement du feu arrière gauche
3. Déploiement des rails de roue droite
4. Déploiement des rails de roue gauche
