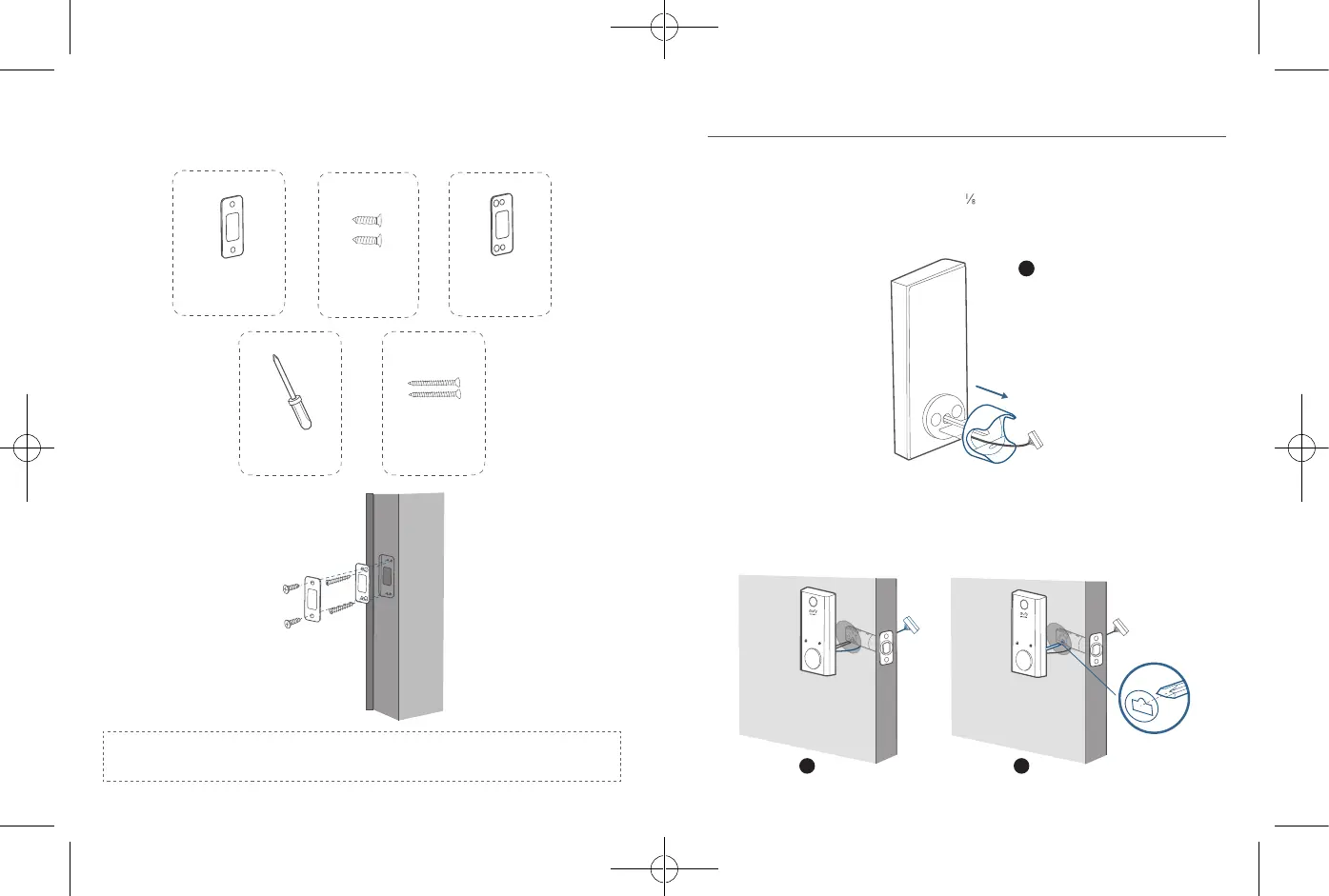

Elementos necesarios: placa de impacto, tornillos de la placa de impacto, reforzador
de la placa de impacto (opcional), tornillos de refuerzo (opcional) y destornillador
(no incluido)
Placa de impacto
Tornillos de la
placa de impacto
Reforzador de la placa
de impacto (opcional)
Destornillador
Tornillos de
refuerzo
Nota: Este paso solo es necesario si desea mantener el nivel de seguridad BHMA
Grado 2; de lo contrario, puede instalar la placa de impacto directamente.
Paso 3: Instalación del panel exterior
Para instalar el panel exterior en la puerta:
1. Mida el diámetro del oricio y determine los pasos de instalación en consecuencia.
• Si el diámetro del orificio es de 2 ''/ 54 mm, utilice la pieza de separación
suministrada para facilitar la instalación del panel exterior.
• Si el diámetro del oricio es de 38 mm, retire la pieza de separación.
1
2. Coloque el cable conectado al panel exterior por debajo del cerrojo.
3. Alinee la pieza del extremo con el oricio central del cerrojo e insértela en el oricio
central.
Elementos necesarios: panel exterior
2 3
1
4
7
9
5
6
2
3
8
0
1
4
7
9
5
6
2
3
8
0
