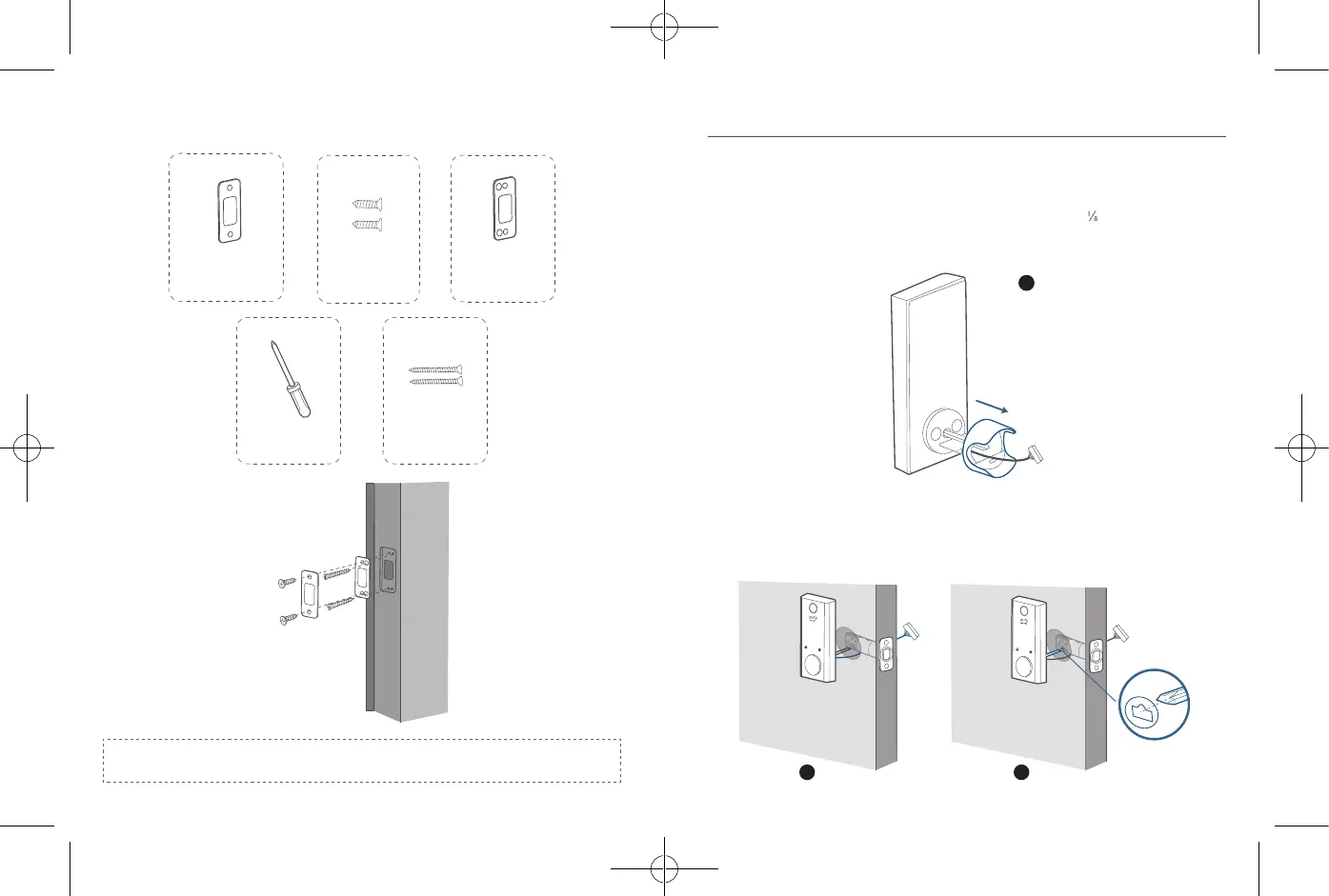

Matériel nécessaire : Gâche, vis, renfort de gâche (facultatif), vis de renfort
(facultatif), tournevis (non fourni)
Gâche
Vis de la gâche
Renfort de gâche
(facultatif)
Tournevis Vis du renfort
Remarque : cette étape est uniquement nécessaire si vous souhaitez assurer une sécurité
BHMA de niveau 2, sinon vous pouvez installer la gâche directement
Étape 3 : installer le montage extérieur
Pour installer le montage extérieur dans le cadre de porte :
1. Mesurez la dimension du logement du corps et déterminez les étapes d’installation en
conséquence.
• Si le diamètre de votre logement de corps est de 2 po/ 54 mm, utilisez
l’entretoise fournie pour vous aider à installer l’ensemble extérieur.
• Si votre logement de corps mesure 1½ po/38 mm, retirez l’entretoise.
1
2. Faites passer le câble branché sur le montage extérieur sous le pêne dormant.
3. Alignez la queue de pêne avec le trou central du pêne dormant et insérez-la dans le
trou central.
Matériel nécessaire : Montage extérieur
2 3
1
4
7
9
5
6
2
3
8
0
1
4
7
9
5
6
2
3
8
0
