3.3.2. CONSIGLI PER L’INSTALLAZIONE
Tutti i collegamenti devono essere effettuati in assenza d’alimentazione.
Prevedere un dispositivo di sezionamento onnipolare nelle vicinanze dell’apparecchio (i contatti devono essere di
almeno 3mm). Proteggere sempre l’alimentazione per mezzo di un interruttore automatico da 6A, oppure per mezzo
di un interruttore monofase da 16A completo di fusibili.
Le linee di alimentazione ai motori, alla centrale e di collegamento agli accessori devono essere separate onde evitare
disturbi che potrebbero generare mal funzionamenti dell’impianto.
Il cavo elettrico in uscita dall’attuatore non deve essere teso ma fare un’ampia curva verso il basso onde evitare il
riflusso di acqua all’interno dell’attuatore stesso (fig.B)
fig. B
3.4 FISSAGGIO MOTORI
Identificare gli attuatori sinistro e destro in base alla figura (fig. C): se le cerniere sono sulla destra l’attuatore
è destro, viceversa se sono sulla sinistra. Accertarsi che il cancello sia dotato di fermi meccanici in apertura e in chiusura (fig. D)
Fig . C
B B
B
B = Ferm i m eccanici
Fig . D
3.4.1. DETERMINAZIONE ALTEZZA DI FISSAGGIO ATTUATORI
L’altezza di fissaggio consigliata è compresa tra 40-50 cm (fig.E).
In caso di cancelli con struttura leggera, tenere l’attuatore più vicino possibile alla mezzeria del cancello.
Fig . E
h min= 15 cm

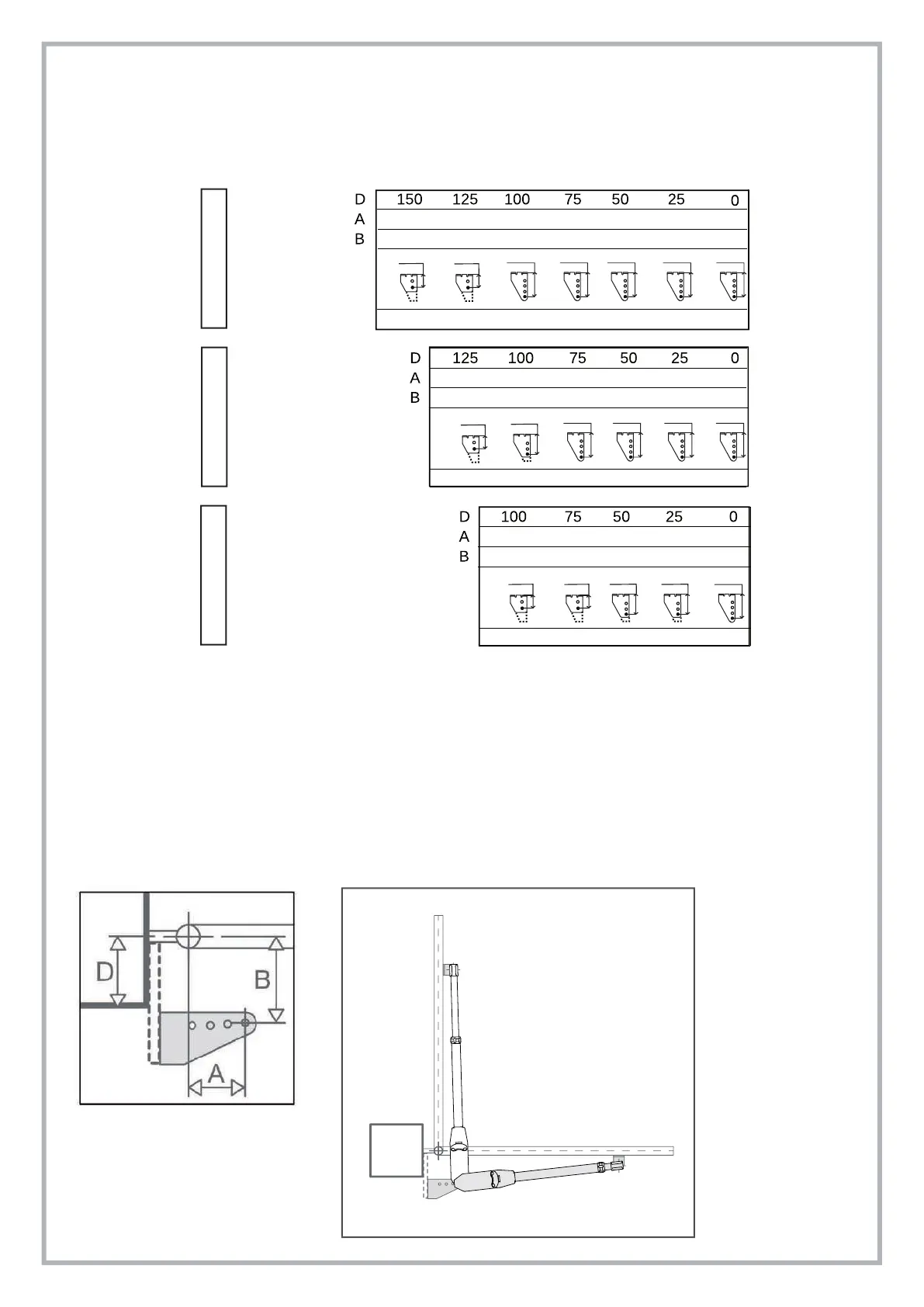

If this ideal scenario of A and B is not applicable, then refer to the below table to determine the brackets position
3.4.3. OUTWARD OPENING
It's possible to have your gate opening outward (pic. F-G)
