67
Remarque ! La fixation n‘est optimale que si la sangle est
placée sur la partie supérieure de la bouteille (et non sur le col)
- Oter le capuchon de protection de la bouteille
Attention ! Avant d’ouvrir la valve de la bouteille de gaz,
assurez-vous que l’ouverture de sorti n’est dirigée sur
personne.
- Dévisser brièvement la valve en tournant vers la gauche de
manière que le jet de gaz entraîne les impuretés
- Vérifier le joint du détendeur
- Visser le détendeur sur la bouteille de gaz et le serrer
- Raccorder le raccord du gaz de protection du faisceau de
câbles de connexion (TotalArc² 4000 / 5000), ou le raccord
du gaz de protection de la source de courant TotalArc²
3000 au réducteur de pression avec un tuyau à gaz
Montage de la torche
Remarque ! Seules des torches avec refroidissement à eau
munies d‘un raccord d‘eau externe peuvent être utilisées.
- Mettre l‘interrupteur principal en position „O“
- Insérer la torche équipée du raccord adéquat avec le tube-
raccord à l‘avant dans le raccord central de la torche
- Serrer la collerette à la main
- Insérer la fiche de la commande de la torche dans le
connecteur de la commande et la verrouiller
- Raccorder le groupe de câbles de l’eau pour l’amenée et le
retour de l’eau de la torche aux raccords enfichables ,
de l’avance du fil (TotalArc² 4000 / 5000) en respectant les
couleurs, à savoir aux raccords enfichables , (TotalArc²
3000).
Mise en service du refroidisseur
Remarque ! Avant toute mise en service du refroidisseur,
vérifier le niveau ainsi que la qualité du liquide de refroidisse-
ment. A la sortie d‘usine, le refroidisseur est rempli d‘env. 2 l de
liquide de refroidissement (proportion de mélange 1:1).
- Mettre l‘interrupteur principal en position „O“
- Enlever le bouchon fileté
- Remplir de liquide de refroidissement (pour le rapport de
mélange, voir table ci-après)
- Revisser le bouchon fileté
Remarque ! N‘utiliser que de l‘eau du robinet propre. Il est
déconseillé d‘utiliser d‘autres sortes d‘antigels en raison de
leur conductance électrique.
Attention ! Castolin étant incapable d‘influer sur des
paramètres comme qualité, pureté et niveau de remplis-
sage du liquide de refroidissement, nous ne pouvons
accorder de garantie sur la pompe.
Température Rapport de mélange eau : alcool
+ °C à -5°C 4,00 l : 1,00 l
-5°C à -10°C 3,75 l : 1,25 l
-10°C à -15°C 3,50 l : 1,50 l
-15°C à -20°C 3,25 l : 1,75 l
Raccorder le faisceau de câbles de
connexion à l’avance du fil
Sur les sources de courant TotalArc² 4000 / 5000, raccorder la
source de courant à l’avance du fil avec le faisceau de câbles
de connexion. Les utilisateurs de TotalArc² 3000 peuvent
sauter ce chapitre et passer directement au chapitre « Monter
/ raccorder la bouteille de gaz ».
- Mettre l’interrupteur principal en position « O »
- L'option Logement de l’avance du fil est montée : Faire
s’encliqueter l’avance du fil sur le tenon du logement de
l’avance du fil
Attention ! Si vous n’utilisez pas l’option Logement de
l’avance du fil : Lorsque vous placez l’avance du fil,
vérifiez que cette dernière ne peut pas se renverser.
- L'option Logement de l’avance du fil n’est pas montée :
Placer l’avance du fil sur la source de courant
- Enfoncer et fixer la décharge de traction dans l’orifice prévu
à cet effet sur l’avance du fil
Remarque ! Si la décharge de traction est fortement sollicitée,
la fixer sur l’avance du fil avec des vis. Pour les faisceaux de
câbles de connexion de 1,5 m de longueur, il n’est pas prévu
de décharge de traction.
- Raccorder le tuyau à gaz du faisceau de câbles de conne-
xion au connecteur du gaz de protection et le fixer avec un
écrou-raccord.
- Raccorder le tuyau de l’amenée et du retour de l’eau du
faisceau de câbles de connexion aux raccords et en
respectant les couleurs et serrer avec un écrou-raccord
- Raccorder le connecteur de la télécommande du faisceau
de câbles de connexion à la prise du transfert de données
de la télécommande et la fixer avec un écrou-raccord
- Raccorder le connecteur du potentiel de soudage du fais-
ceau de câbles de connexion à la prise et verrouiller en
tournant
Remarque ! Pour éviter les traces d’usure, réalisez une « bou-
cle vers l’intérieur » lorsque vous montez les câbles / groupes
de câbles du faisceau de câbles de connexion.

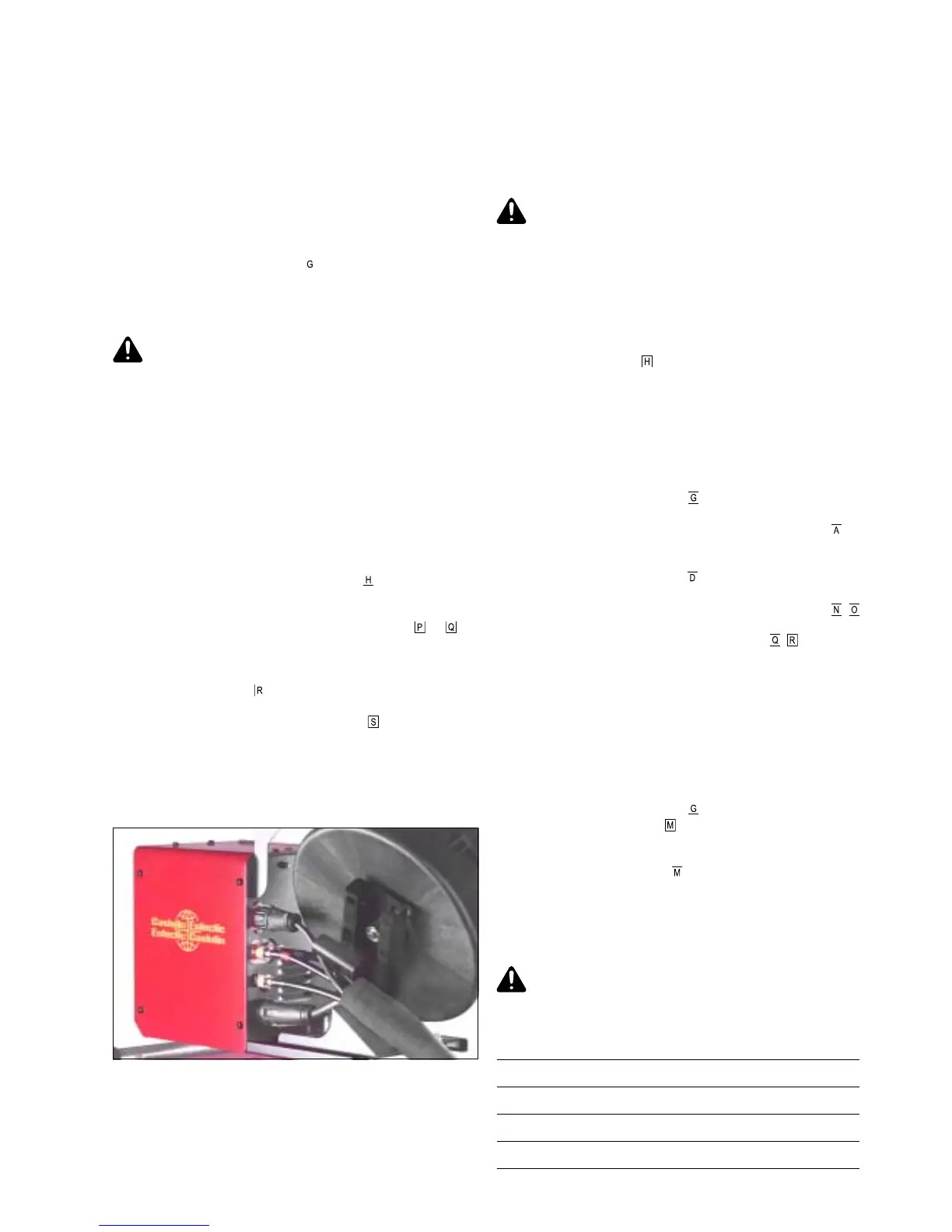

Fig. 7g faisceau de câbles de connexion sur l’avance du fil
Installation et raccordement de la bouteille
de gaz
- Placer la bouteille de gaz sur la plate-forme du chariot
- Fixer la bouteille de gaz avec la chaîne de sécurité
