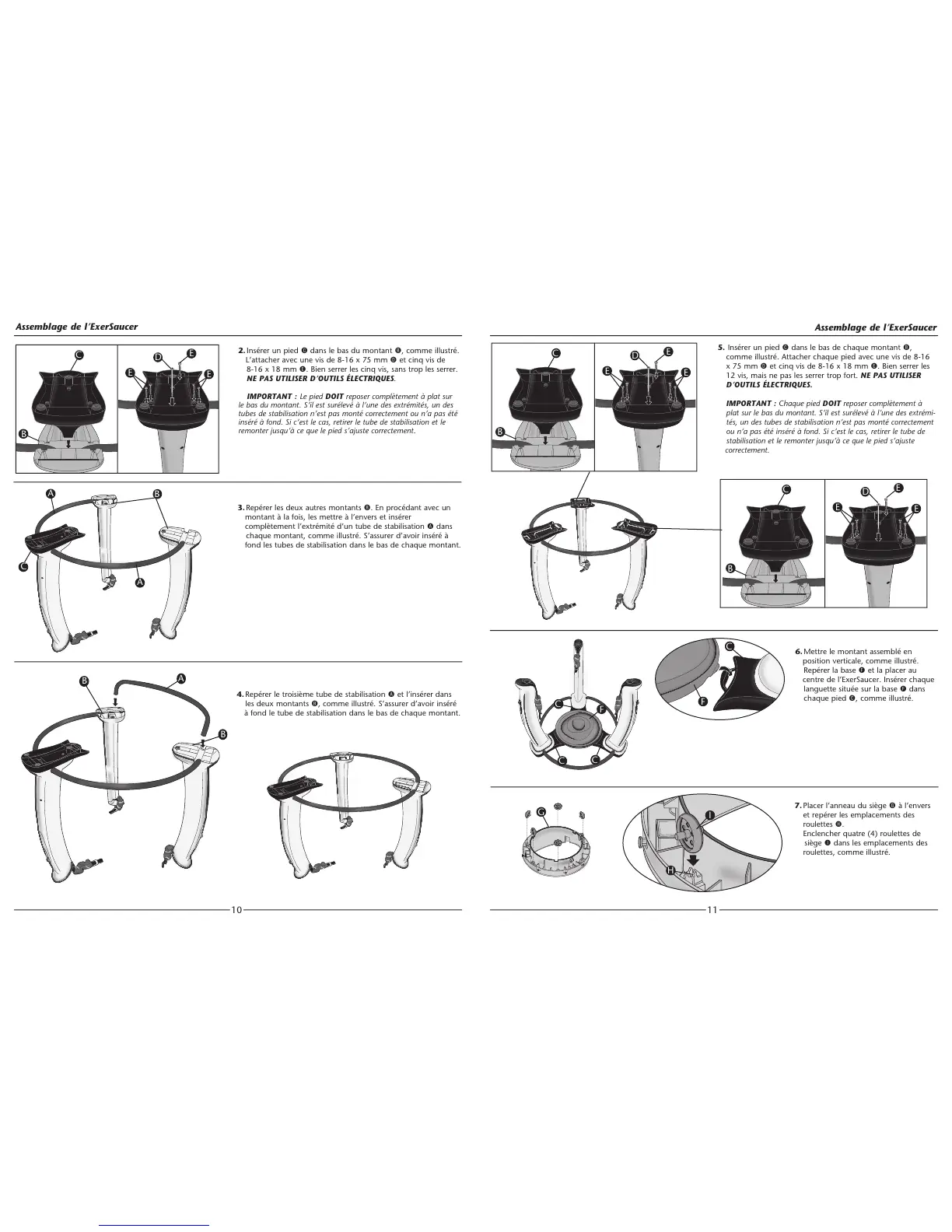

Assemblage de l’ExerSaucer
3. Repérer les deux autres montants B. En procédant avec un
montant à la fois, les mettre à l’envers et insérer
complètement l’extrémité d’un tube de stabilisation A dans
chaque montant, comme illustré. S’assurer d’avoir inséré à
fond les tubes de stabilisation dans le bas de chaque montant.
2. Insérer un pied C dans le bas du montant B, comme illustré.
L’attacher avec une vis de 8-16 x 75 mm D et cinq vis de
8-16 x 18 mm E. Bien serrer les cinq vis, sans trop les serrer.
NE PAS UTILISER D’OUTILS ÉLECTRIQUES.
IMPORTANT : Le pied DOIT reposer complètement à plat sur
le bas du montant. S’il est surélevé à l’une des extrémités, un des
tubes de stabilisation n’est pas monté correctement ou n’a pas été
inséré à fond. Si c’est le cas, retirer le tube de stabilisation et le
remonter jusqu’à ce que le pied s’ajuste correctement.
4. Repérer le troisième tube de stabilisation A et l’insérer dans
les deux montants B, comme illustré. S’assurer d’avoir inséré
à fond le tube de stabilisation dans le bas de chaque montant.
Assemblage de l’ExerSaucer
5. Insérer un pied C dans le bas de chaque montant B,
comme illustré. Attacher chaque pied avec une vis de 8-16
x 75 mm D et cinq vis de 8-16 x 18 mm E. Bien serrer les
12 vis, mais ne pas les serrer trop fort. NE PAS UTILISER
D’OUTILS ÉLECTRIQUES.
IMPORTANT : Chaque pied DOIT reposer complètement à
plat sur le bas du montant. S’il est surélevé à l’une des extrémi-
tés, un des tubes de stabilisation n’est pas monté correctement
ou n’a pas été inséré à fond. Si c’est le cas, retirer le tube de
stabilisation et le remonter jusqu’à ce que le pied s’ajuste
correctement.
7. Placer l’anneau du siège G à l’envers
et repérer les emplacements des
roulettes H.
Enclencher quatre (4) roulettes de
siège I dans les emplacements des
roulettes, comme illustré.
G
I
H
6. Mettre le montant assemblé en
position verticale, comme illustré.
Repérer la base F et la placer au
centre de l’ExerSaucer. Insérer chaque
languette située sur la base F dans
chaque pied C, comme illustré.
F
C
C
C
C
F
B
A
A
B
A
B
B
E
E
E
C
D
B
E
E
E
C
D
B
E
E
E
C
D
C
