Technische Daten der 15GX Evolution Motoren
Hubraum Bohrung Hub Gewicht Kurbelwelle (ISO) Zylinder Propeller
15cc 27,8mm 24,9mm 883 g 5/16–24 Einzylinder 14 x 6 @ 10400 rpm
Gewicht
Nur Motor 608 g
Schalldämpfer 175 g
Zündung 100 g
Gesamt 883 g
E = Höhe*
F = Länge
G = Kurbelwellen-Gewindegröße
H = Abstand der
Schalldäpferschrauben
B A
C D
F
G
H

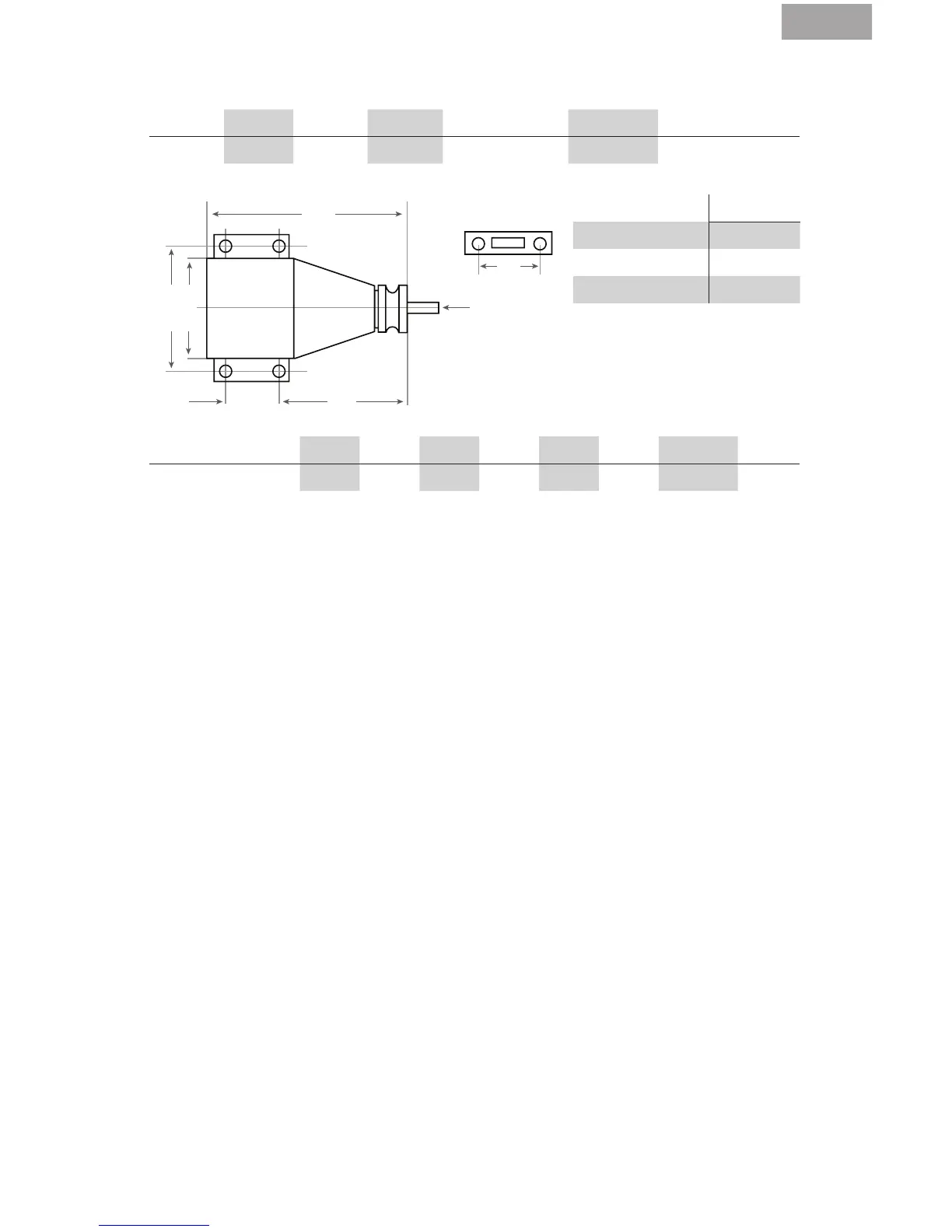

Abmessungen (mm) A B C D E* F G H
EVOE15GX 43 52 25 59 95 98,1 5/16 x 24 42
* Höhe von Motor-C/L bis Oberkante Zylinderkopf
Fehlersuchleitfaden
Wenn der Motor nicht anspringt
• Zündkerze prüfen, ggfs. ersetzen.
• Kraftstofeitungen prüfen.
• Prüfen Sie die einwandfreie mechanische
Funktion des Motors, indem Sie den Motor
durchdrehen.
• Prüfen Sie, ob der Vergaser richtig eingebaut
ist.
• Prüfen Sie, ob die Schalldämpfer-
Druckleitung angebracht und frei von Knicken
oder Blockagen ist.
Mechanische Fehler
Wenn der Motor nicht leicht durchgedreht
werden kann
• Der wahrscheinlichste Grund hierfür ist, dass
der Motor mit Kraftstoff geutet ist; beim
Durchdrehen versuchen Sie dann, nicht Luft,
sondern Kraftstoff zu komprimieren.
1. Zündkerze ausbauen.
2. Zylinderkopf mit einem Papiertuch oder
einem Lappen abdecken und am Propeller
drehen, um den überschüssigen Kraftstoff
herauszudrücken.
3. Zündkerze wieder einsetzen und erneut
versuchen, den Motor zu starten.
• Ein möglicher Grund ist ein Fressen
des Kolbens im Zylinder: Die
Zylinderkopfschrauben lösen und abnehmen.
1. Die Zylinderlaufbuchse vorsichtig
entfernen.
2. Kolben und Zylinder visuell prüfen, um den
möglichen Grund für das mechanische
Problem des Motors herauszufinden.
Mechanische Reparaturen müssen IMMER
von einem autorisierten Horizon Hobby-
Servicecenter durchgeführt werden.
Wartung
Nach jedem Flugeinsatz:
1. Den Kraftstoff vollständig aus dem Tank
ablassen.
2. Motor Starten und laufen lassen, bis der
Kraftstoff vollständig verbrannt ist.
3. Versuchen Sie, den Motor noch drei Mal zu
starten, oder so lange, bis keine Zündung
mehr eintritt. Hierdurch wird der Kraftstoff
vollständig aus dem Motor gebracht.
Wenn Sie weitere Hilfe brauchen oder Fragen
haben, wenden Sie sich an das Kundendienst-
Team von Horizon. Horizon verfügt über
geschulte Techniker, die Ihre Fragen zum Motor
qualifiziert beantworten können.
