INSTRUCTIONS D’UTILISATION
INSTALLATION/RETRAIT UN DISQUE
AVERTISSEMENT: Débranchez toujours la machine de la source
d’alimentation avant d’installer ou de retirer un disque de coupe.
• Assurez-vous que l’arbre de la machine et les flasques des
lames sont propres et exempts de poussière ou de débris.
• Assurez-vous que la direction des flèches de rotation
imprimées sur la lame correspond au sens de rotation des
flèches qui se trouvent sur le carter de la machine.
Remarque : Cette machine est fournie avec deux (2) flasques de
lame. Elles conviennent aux lames ayant un diamètre d’alésage
de ø20mm (ø3/4”) ou ø22,2mm (ø7/8”) selon la manière dont
celles-ci ont été installées.
•

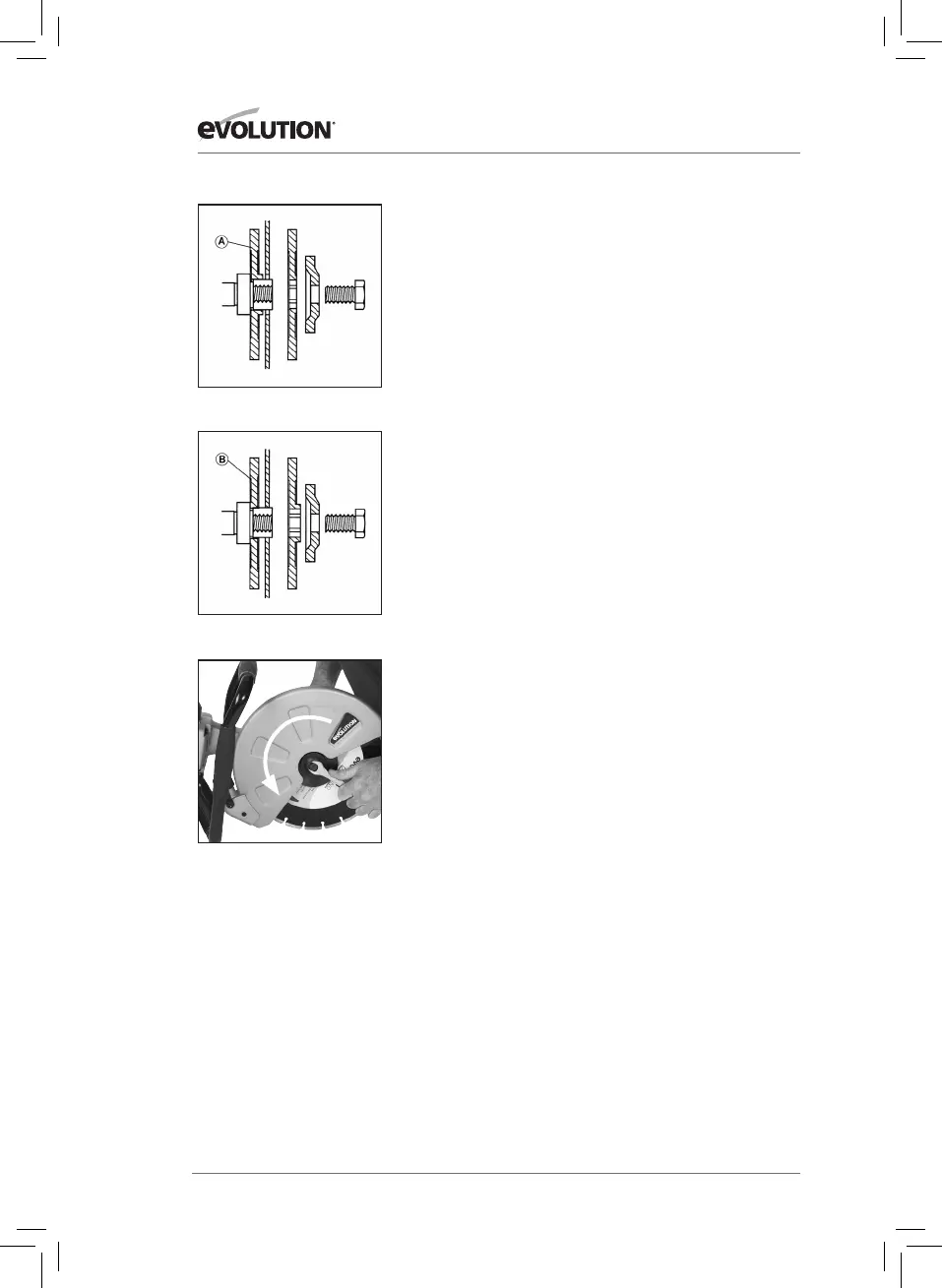

Installez la flasque de disque «A» sur la paroi intérieure si le
diamètre d’alésage du disque de coupe est de ø22,2mm (ø 7/8”).
FIG. 1
• Installez la flasque de disque «B» sur la paroi intérieure si le
diamètre d’alésage du disque de coupe est de ø20mm (ø3/4”).
FIG. 2
• Installez la lame de coupe et la flasque de lame extérieure, la
rondelle et le boulon de l’arbre.
• Appuyez sur le bouton de blocage de l’arbre pour verrouiller
l’arbre de la machine.
•
Serrez l’écrou de l’arbre à l’aide de la clé anglaise fournie. FIG. 3
• Relâchez le bouton de blocage de l’arbre et vérifiez à la
main que le disque de coupe est solidement maintenu et
correctement positionné sur l’arbre et qu’il tourne librement.
Remarque : Le boulon de l’arbre est fileté à gauche. Vissez
dans le sens des aiguilles d’une montre pour serrer le boulon
de l’arbre. Dévissez dans le sens inverse des aiguilles d’une
montre pour desserrer le boulon de l’arbre.
Pour retirer un disque de coupe, effectuez la procédure
d’installation ci-dessus dans le sens inverse.
FIG. 1
FIG. 3
FIG. 2
