7.2 Polaritätsprüfung / Leerlaufspannung U
0
nach EN 62446 (VDE 0126-23)
Warnung! Vor der Messung Solarmodul von der Anlage trennen.
● Vor Beginn der Messungen Solarmodul von der Anlage trennen.

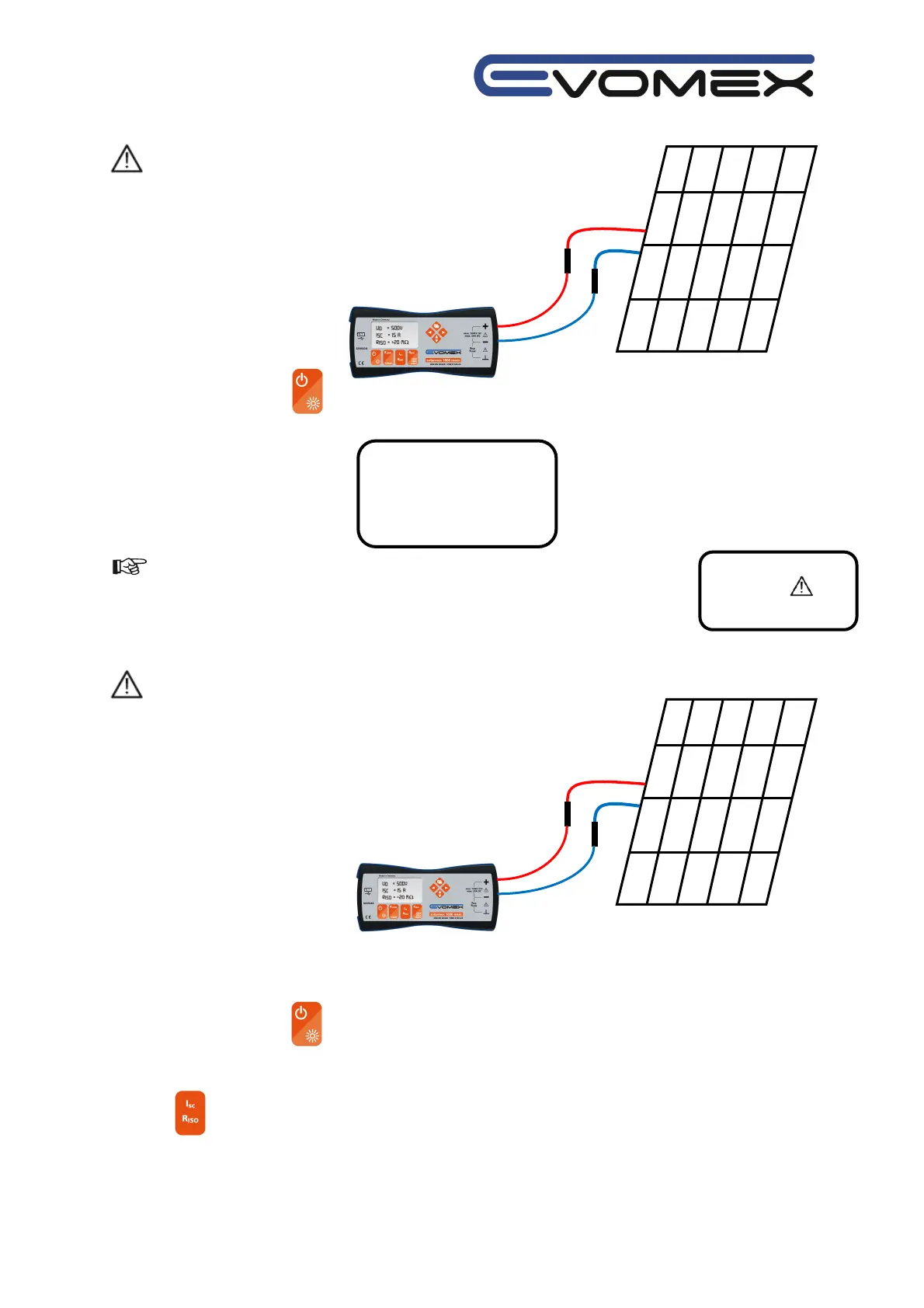

● Solarmex mit Hilfe geeigneter Solar-Stecker mit dem Modul verbinden
● Solarmex mit der Taste einschalten.
● Auf der Anzeige erscheint die Leerlaufspannung U
0
des Moduls :
U
0
: 500V
I
SC
:---
R
ISO
:---
Bei falscher Polarität erscheint ein Warnsymbol hinter der Spannungsanzeige. U
0
:Pol
Polarität am Solarmodul ändern und Messungen neu starten. I
SC
:---
R
ISO
:---
7.3 Kurzschlussstrom I
SC
nach EN 62446 (VDE 0126-23)
Warnung! Vor der Messung Solarmodul von der Anlage trennen.
● Vor Beginn der Messungen Solarmodul von der Anlage trennen.
● Solarmex mit Hilfe geeigneter Solar-Stecker mit dem Modul verbinden.
● Solarmex mit der Taste einschalten.
Die aktuelle Leerlaufspannung wird angezeigt.
● Taste drücken.
