Evomex Solarmex 1000 mem - Isolationswiderstand nach en 62446 (VDE 0126-23)

messen ● prüfen ● testen
8
In der Anzeige erschein die Leerlaufspannung U
0
und der Kurzschlussstrom I
SC
:
U
0
: 500V
I
SC
:15A
R
ISO
:>20MΩ
Während der Messung werden die Anschlüsse + und – des Solarmoduls kurzgeschlossen und
der momentane Kurzschlussstrom gemessen.
Gleichzeitig wird der Isolationswiderstand gemessen (siehe Abschnitt „Isolationswiderstand nach EN
62446“).

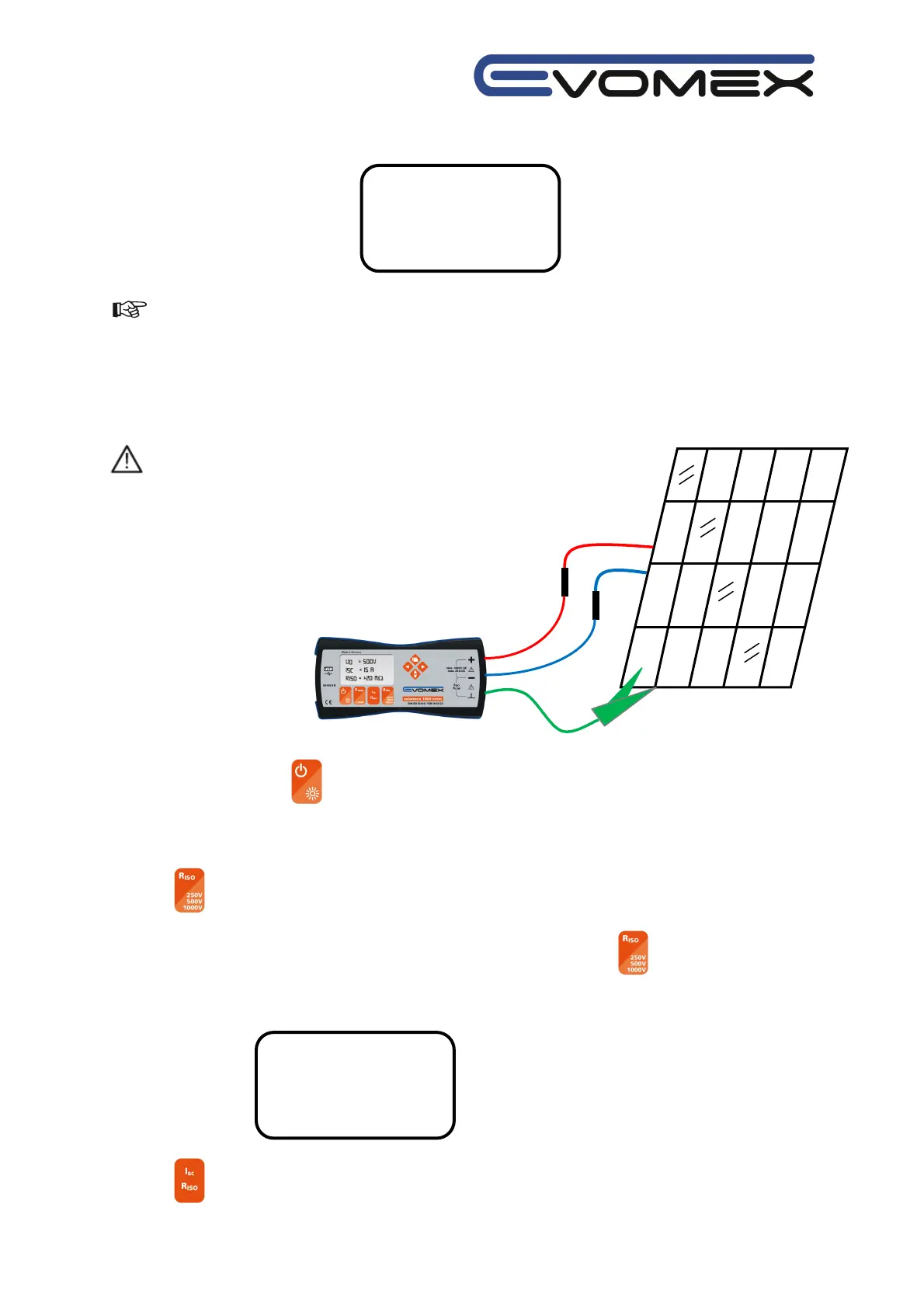

7.4 Isolationswiderstand nach EN 62446 (VDE 0126-23)
Warnung! Vor der Messung Solarmodul von der Anlage trennen.
● Vor Beginn der Messungen Solarmodul von der Anlage trennen.
● Solarmex mit Hilfe geeigneter Solar-Stecker mit dem Modul verbinden
● Masse-Anschluss des Solarmex mit dem Rahmen des Moduls verbinden
● Solarmex mit der Taste einschalten.
Die aktuelle Leerlaufspannung wird angezeigt.
Isolationsprüfspannung einstellen:
● Taste länger wie 2s drücken.
In der Anzeige erscheint die momentan eingestellte Prüfspannung.
● Erforderliche Isolationsprüfspannung durch kurzes Drücken der Taste einstellen.
Taste mehrmals drücken bis in der Anzeige die benötigte Isolationsprüfspannung angezeigt wird.
U
0
: 500V
I
SC
:0.0A
R
ISO
:---
U
ISO
=1000V
● Taste drücken und Messwert ablesen.
