Evomex Solarmex 1000 mem - Isolationswiderstand

messen ● prüfen ● testen
9
Während der Messung werden die Anschlüsse (+) und (–) des Solarmoduls kurzgeschlossen
und der momentane Kurzschlussstrom gemessen. Gleichzeitig wird der Isolationswiderstand
gemessen.
Isolationsprüfspannungen nach EN 62446
Systemspannung
(U
0
x 1,25)
Prüfspannung
Grenzwert
< 120 V 250 V 0,5 MΩ
120…500 V 500 V 1 MΩ
> 500 V 1000 V 1 MΩ
Bei Unterschreiten der Grenzwerte erscheint <1MΩ bzw. <0.5MΩ:
U
0
: 0V
I
SC
:0.0A
R
ISO
:<1MΩ
7.5 Isolationswiderstand
Der Solartester Solarmex 1000 mem verfügt zusätzlich über eine anlagenunabhängige
Isolationsprüfung. Dies ist beispielsweise hilfreich bei Prüfungen der Anlage oder Zuleitungen bei
denen Module noch nicht installiert sind. Es können jedoch alle bisher bekannten Isolationsprüfungen
durchgeführt werden.
Warnung! Der Prüfling muss potentialfrei sein. Spannungsfreiheit mit einem geeigneten
Messgerät feststellen.

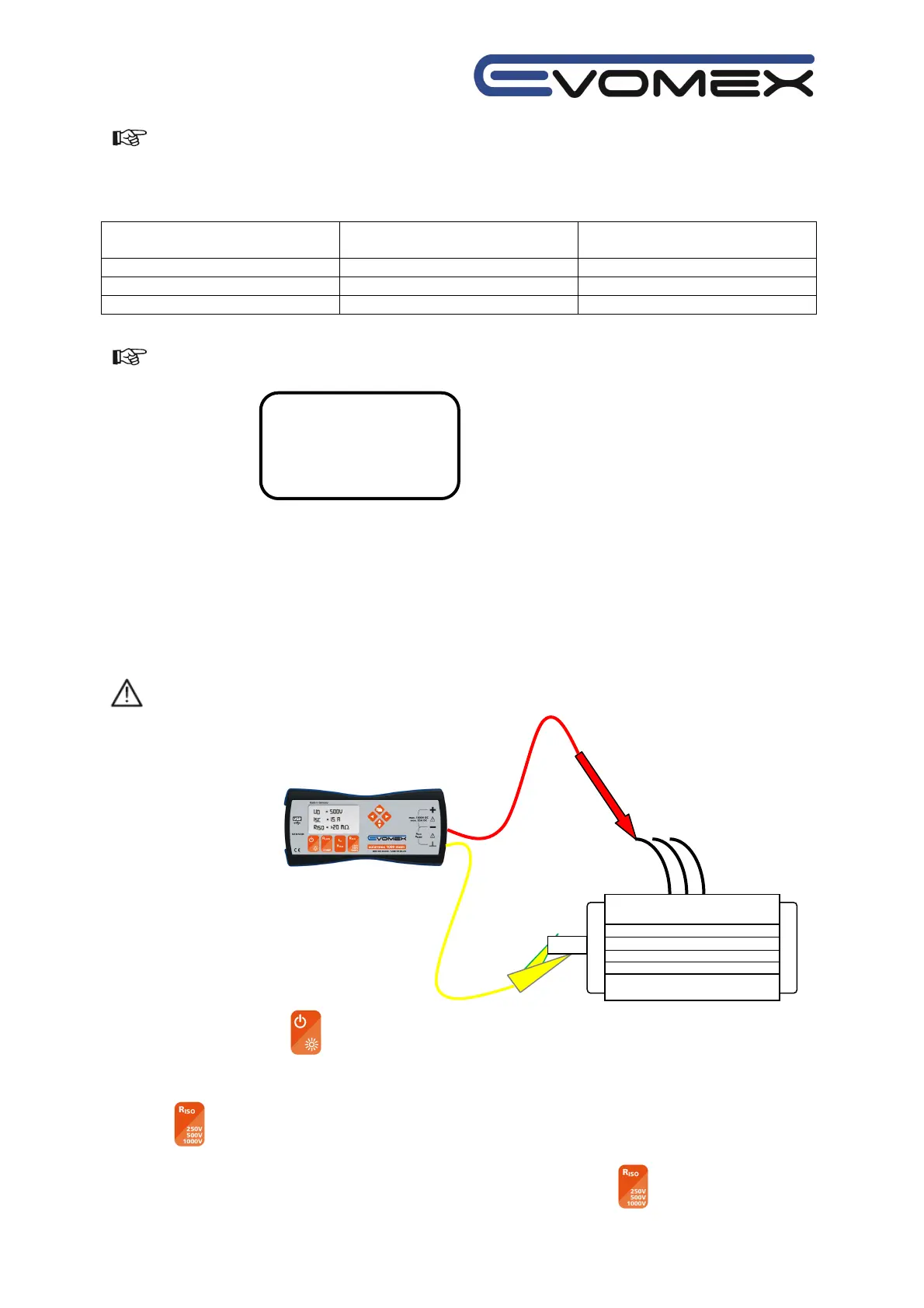

● Solarmex Anschlüsse (-) und (┴) mit Prüfling verbinden
● Solarmex mit der Taste einschalten.
Isolationsprüfspannung einstellen:
● Taste länger wie 2s drücken.
In der Anzeige erscheint die momentan eingestellte Prüfspannung.
● Erforderliche Isolationsprüfspannung durch kurzes Drücken der Taste einstellen.
