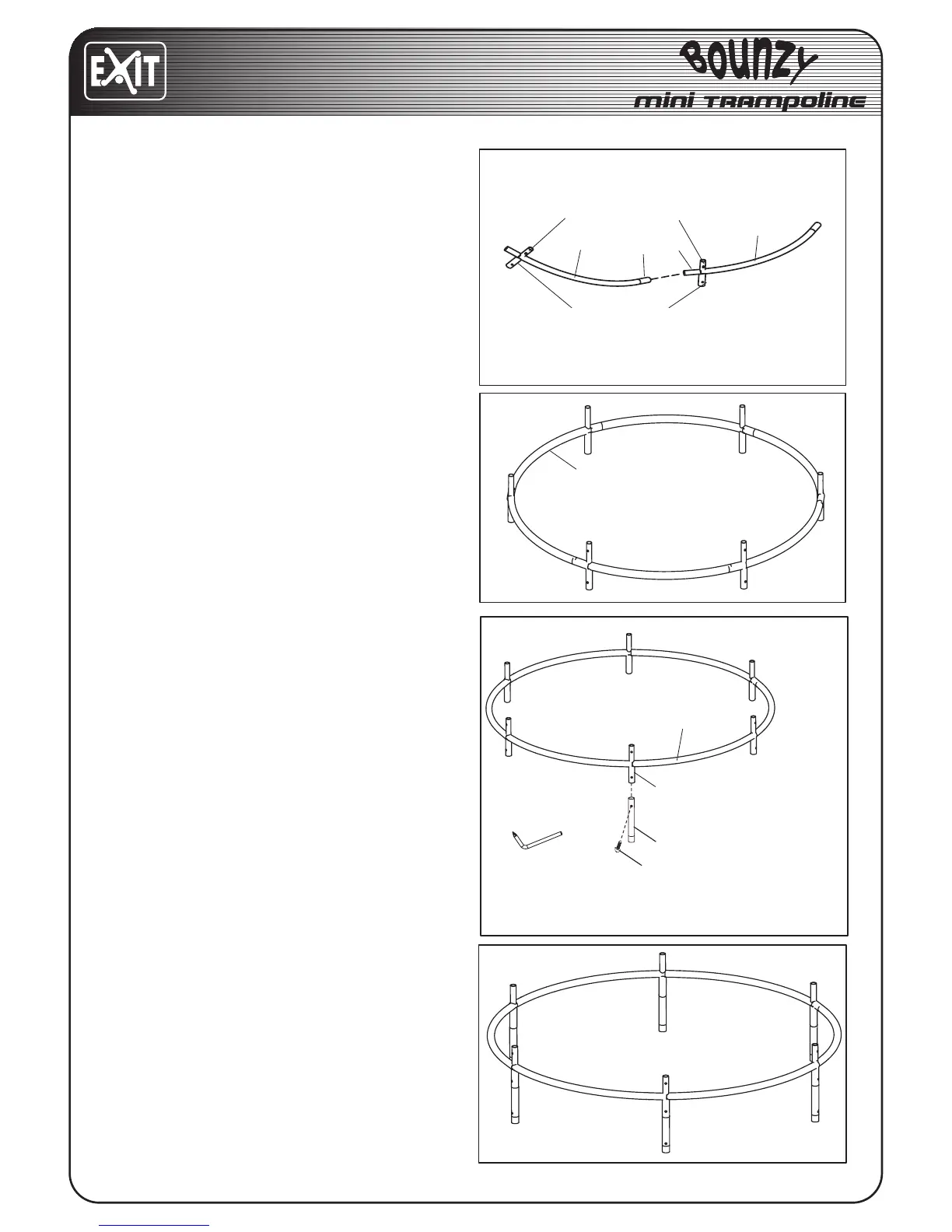

Schritt 1
Legen Sie zwei Rohrstücke (1) auf den
Boden, wie abgebildet.
Schieben Sie ein Ende A des Rohrs (1) in
Ende B des anderen Rohrstücks (1).
Wiederholen Sie diesen Schritt bis die
sechs Rohrstücke verbunden sind wie
abgebildet.
Bitte beachten: Stellen Sie sicher, dass
das Rohr mit dem großen Durchmesser
auf den Boden weist.
Schritt 2
Schieben Sie das Teilstück (3) in den Rah-
men mit dem großen Durchmesser (1),
dann mit einer Schneidschraube anziehen
(11) mit dem Werkzeug.
Wiederholen Sie diesen Schritt zur Montage
der übrigen Teilstücke (3) an den Rahmen
(1) auf dieselbe Weise.
3
11
Fastening the Self-tapping screw(11) by tool(#).
Anziehen der Schneidschraube (11) mit dem Werkzeug(#).
Vastdraaien van de zelftappende schroef (11) met het gereedschap (#).
Serrer la vis auto taraudeuse (11) avec l’outille.
tool
1
2
Tube de grand diamètre
Rohr mit großem Durchmesser
Buis met grote diameter
Big diameter tube
1
1
A
B
1
Tube de grand diamètre
Rohr mit großem Durchmesser
Buis met grote diameter
Big diameter tube
Tube de petit diamètre
Rohr mit kleinem Durchmesser
Buis met kleine diameter
Small diameter tube
Big diameter tube
Rohr mit großem Durchmesser
Buis met grote diameter
Tube de grand diamètre
