Exit Bounzy - Entrance Einstiegsöffnung

71

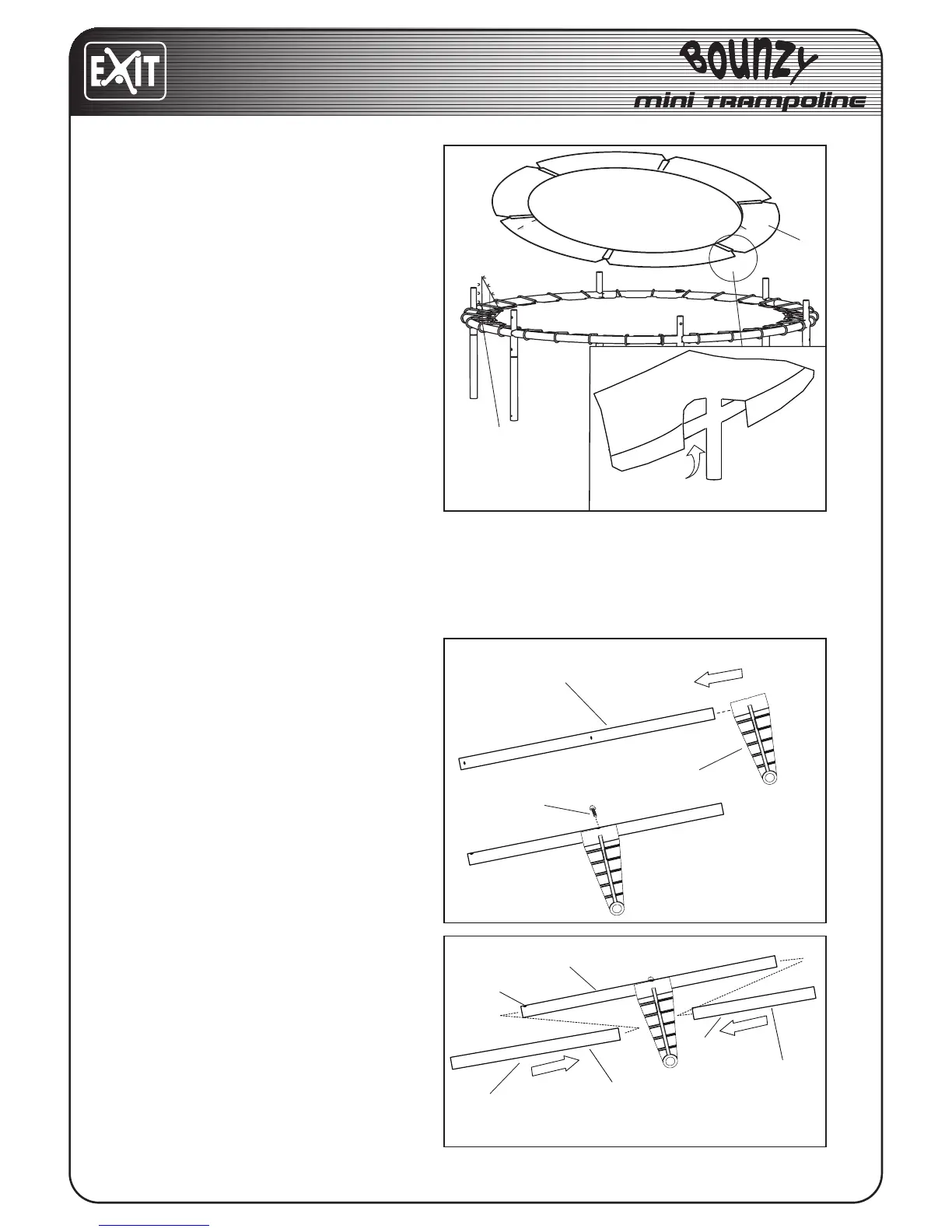

ÉTAPE 4
Posez le coussin (5) sur le cadre. Adaptez
l’emplacement du coussin, tel que les
alvéoles soyent positionnées au dessus
des pieds, comme illustré.
ÉTAPE 5
Posez un tube droit (7) au sol.
5.1
Glissez un support en plastique (8) sur le
tube droit (7).
Fixez-le avec une vis auto taraudeuse (12)
à l’aide d’un outil.
5.2
Tirez manchon 1 490mm (9) sur le tube
droit (7) du coté où se trouve un trou
dans le tube.
Tirez manchon 2 510mm (10) sur le tube
droit (7).
Répétez cette étape an de monter les
manchons et supports restants.
4
5
7
7
9
10
8
12
Entrance
Einstiegsöffnung
Ingang
Ouverture
5
Hole
Loch
Gat
Trou
Foam 2
Schaumteil 2
Schuimdeel 2
Manchon 2
Foam 1
Schaumteil 1
Schuimdeel 1
Manchon 1
5.1
5.2
4
5
7
7
9
10
8
12
Entrance
Einstiegsöffnung
Ingang
Ouverture
5
Hole
Loch
Gat
Trou
Foam 2
Schaumteil 2
Schuimdeel 2
Manchon 2
Foam 1
Schaumteil 1
Schuimdeel 1
Manchon 1
5.1
5.2
