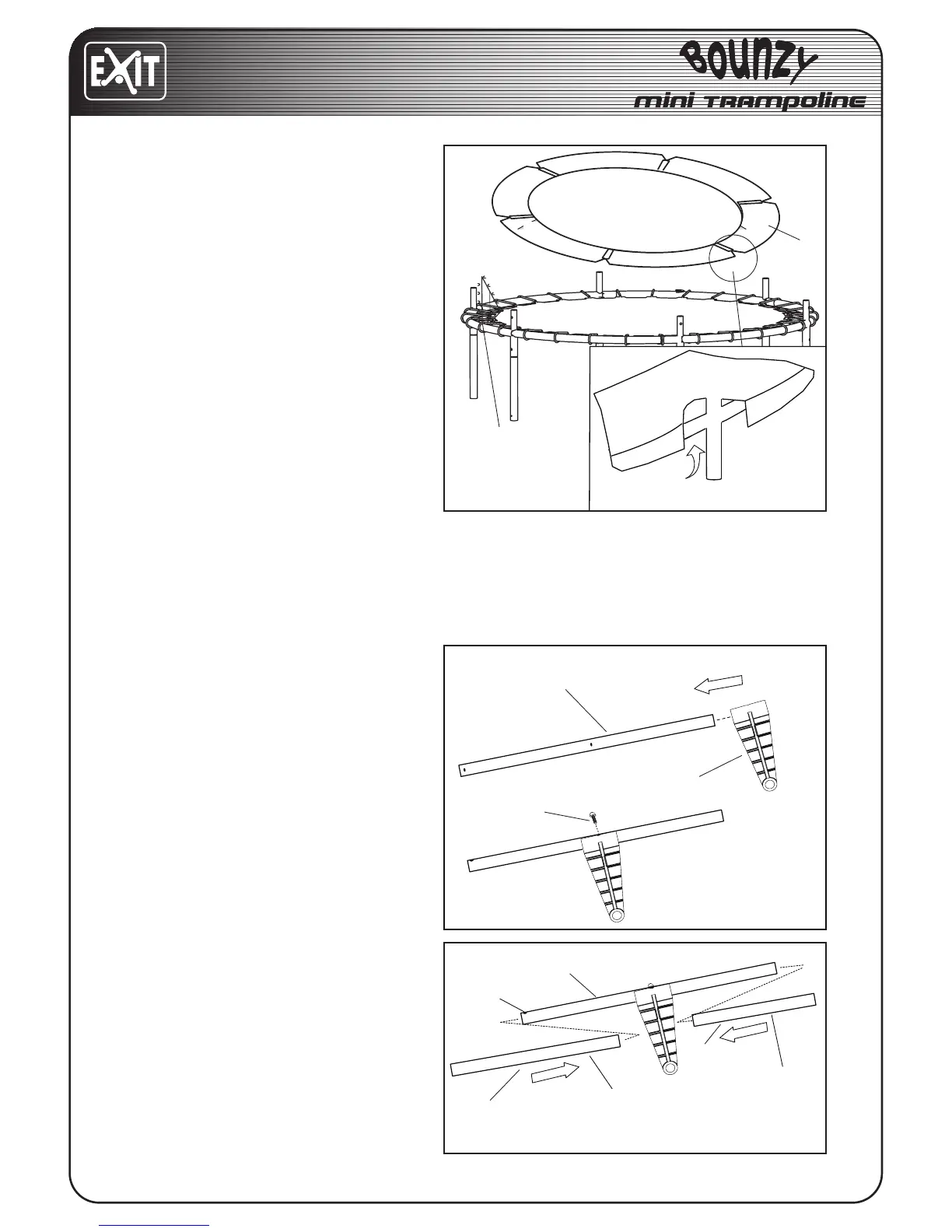

Schritt 4
Legen Sie die Rahmenpolsterung (5) auf
den Rahmen. Legen Sie sie so hin, dass die
Schlitze genau über den Stützen liegen,
wie abgebildet.
Schritt 5
Legen Sie ein gerades Rohr (7) auf den
Boden.
5.1
Schieben Sie Kunststoff-Unterzug (8) auf
das gerade Rohr (7).
Ziehen Sie eine Schneidraube (12) fest an
mit dem Werkzeug.
5.2
Ziehen Sie Schaumteil 1 490mm (9) über
das gerade Rohr (7) von der Seite mit dem
Loch auf dem Rohr.
Ziehen Sie Schaumteil 2 510mm (10) über
das gerade Rohr (7).
Wiederholen Sie diesen Schritt bei den
übrigen Schaumstoff- und Kunststoffteilen
dieses Arbeitsschrittes.
