Deutsch EX-1309-T

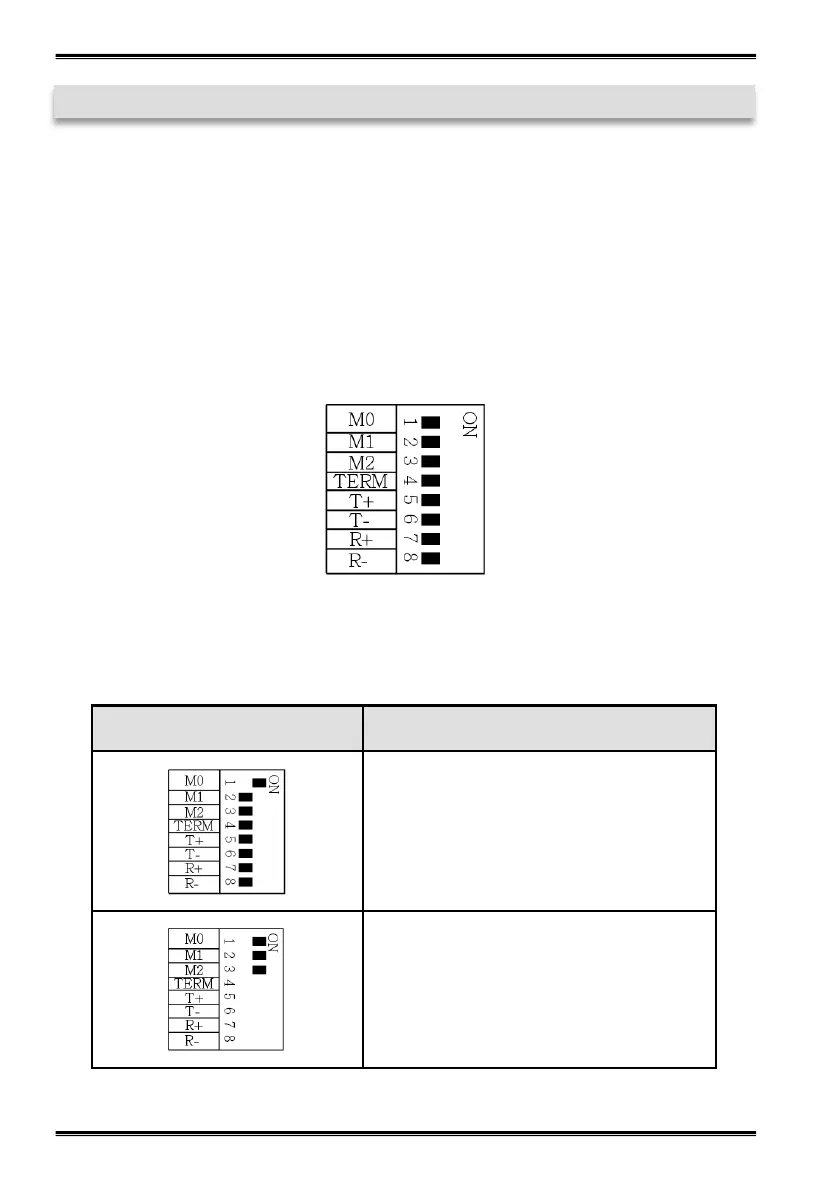

An der Unterseite der EX-1309-T befindet sich ein Dipp-Switch mit dem Sie die verschie-
denen Übertragungsarten einstellen können. Der Dipp-Switch besteht aus 8 Pins. Wobei
die ersten drei Pins (M0, M1 & M2) für die Übertragungsarten zuständig sind. Der Pin 4 ist
zum ein/-ausschalten des Terminator. Die Pins 5 & 6 steuern die TX+ und TX- Signale
und die Pins 7 & 8 steuern die RX+ und RX- Signale. Dabei ist zu beachten das die Pins
4-8 nur mit den Übertragungsarten RS-422 & RS-485 verwendet werden können. Bei
einem RS-232 Betrieb sind diese Pins auf OFF zu stellen.
4. Dipp-Schalter Einstellungen
Dipp-Switch:
Jumper Beschreibung
RS-232
(Werkseinstellung)
RS-422
Einstellen der Übertragungsarten
