3. INSTALAÇÃO
Importante: se testar o seu produto antes de o instalar, não o faça com a placa de rua e o monitor no mesmo
local, senão o videofone emitirá um som estridente (efeito larsen).
1
2
2
3
4
3
6
5
b. Instalação do monitor
1. Fixar o suporte mural
2. Ligar os fios que vêm da placa de rua
e do sistema de iluminação.
3. Ligar a ficha do adaptador ao
monitor (sem ligá-lo à corrente eléctri-
ca)
4. Instalar o monitor sobre o
suporte mural .
5. Após ter verificado o acabamento da
instalação, ligar a ficha de alimentação do
adaptador à corrente eléctrica.
3
1
2
2
3
1
2
Nota: Em caso de corte do cordão de alimentação respeite a polaridade.
Colocar uma junta de silicone entre a pala e o muro a fim de evitar o escorrimento da água .
5

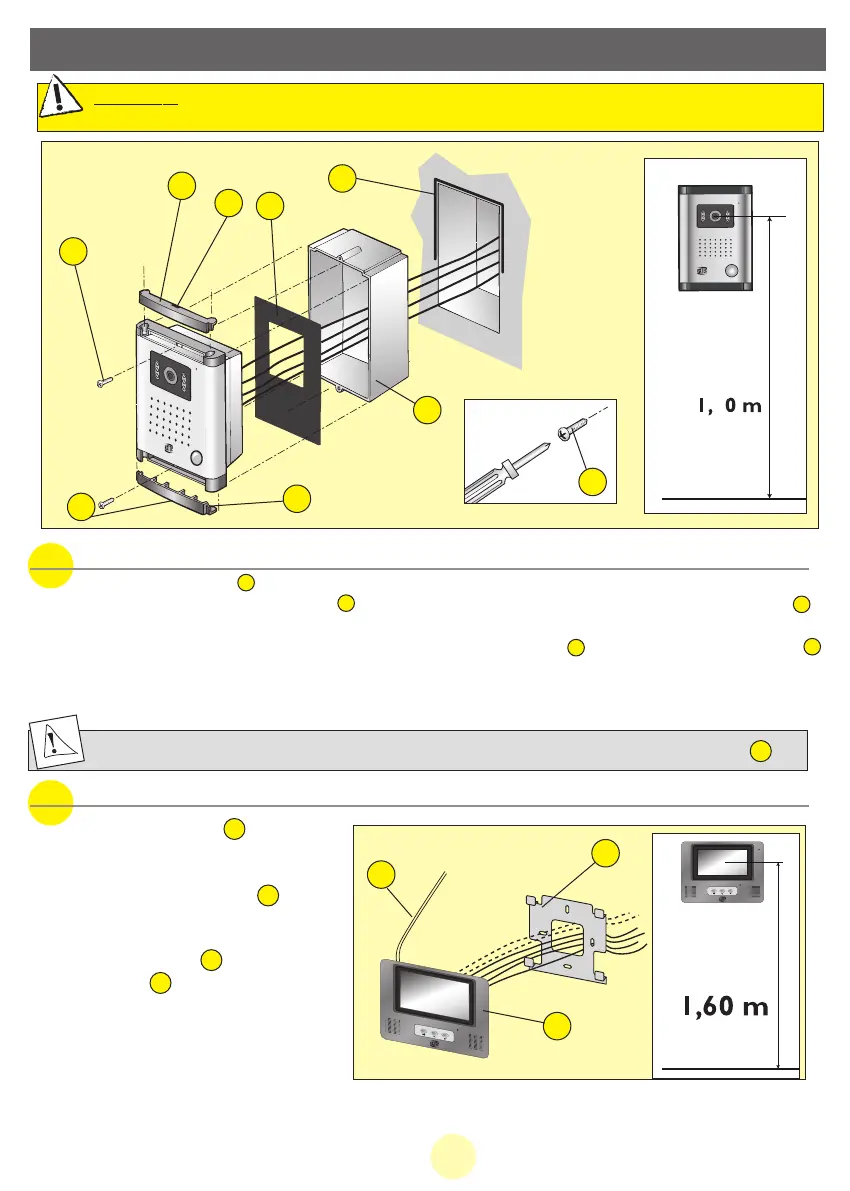

a. Instalação da placa de rua (câmara)
1. Encaixar a caixa plástica prestando atenção para não obstruir as porcas de fixação da platina.
2. Retirar os 2 resguardos dos parafusos através de uma pequena chave de fendas a colocar no orifício
3. Conectar o cabo de ligação respeitando o esquema de cablagem.
4. Fixar a placa de rua na caixa de encaixe com a ajuda dos 2 parafusos fornecidos sem esquecer a junta de vedação .
5. Montar os 2 resguardos dos parafusos.
Não expor a câmara directamente ao sol, ou sobre uma superfície reflexiva.
1
2
3
4
6
