3. CABLAGE
Ordre de connexion :
1. Connecter la batterie
Remarque : la connexion aux bornes de la batterie doit être installée avec précaution et la distance
d’installation ne doit pas dépasser 10 mètres avec câble de 10².
2. Connecter l’alimentation
3. Raccordement du réseau photovoltaïque
4. Le contrôleur est sous tension
Connecter la batterie, identier le voltage du système de control et vérier si l'écran d'achage est
allumé. Si cela ne fonctionne pas ou si l'achage est anormal, reportez-vous à la section 6 pour le
dépannage.
AVERTISSEMENT : Cette série de MPPT contrôle : les positifs communs, un réseau photovol-taïque,
une batterie et la charge du pôle positif peuvent être mis à la terre en même temps.
ATTENTION : en cas de convertisseur ou d'un autre consommateur de courant fort, attention à bien
les installer directement sur la batterie. Ne pas connecter avec la borne du régulateur.

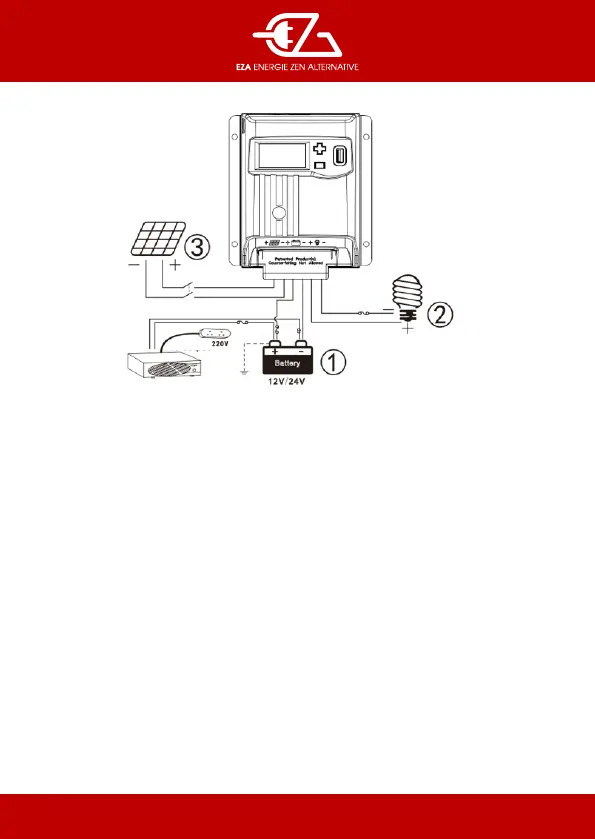

Panneaux
photovoltaïques
Convertisseur
Sortie AC
Fusible Fusible
Fusible
Alimentation
Disjoncteur
