IT
IMPOSTAZIONE DELLE MISURE
PREMESSA : Dopo il collegamento alla batteria, la pistola si disporrà automaticamente per la
misura di Giri, Anticipo, Tensione, 1 scintilla ogni 2 giri (impianto di accensione a distributore),
motore a 4 cilindri e a 4 tempi. Per cambiare queste impostazioni predefi nite procedere nell’ordine
che segue:

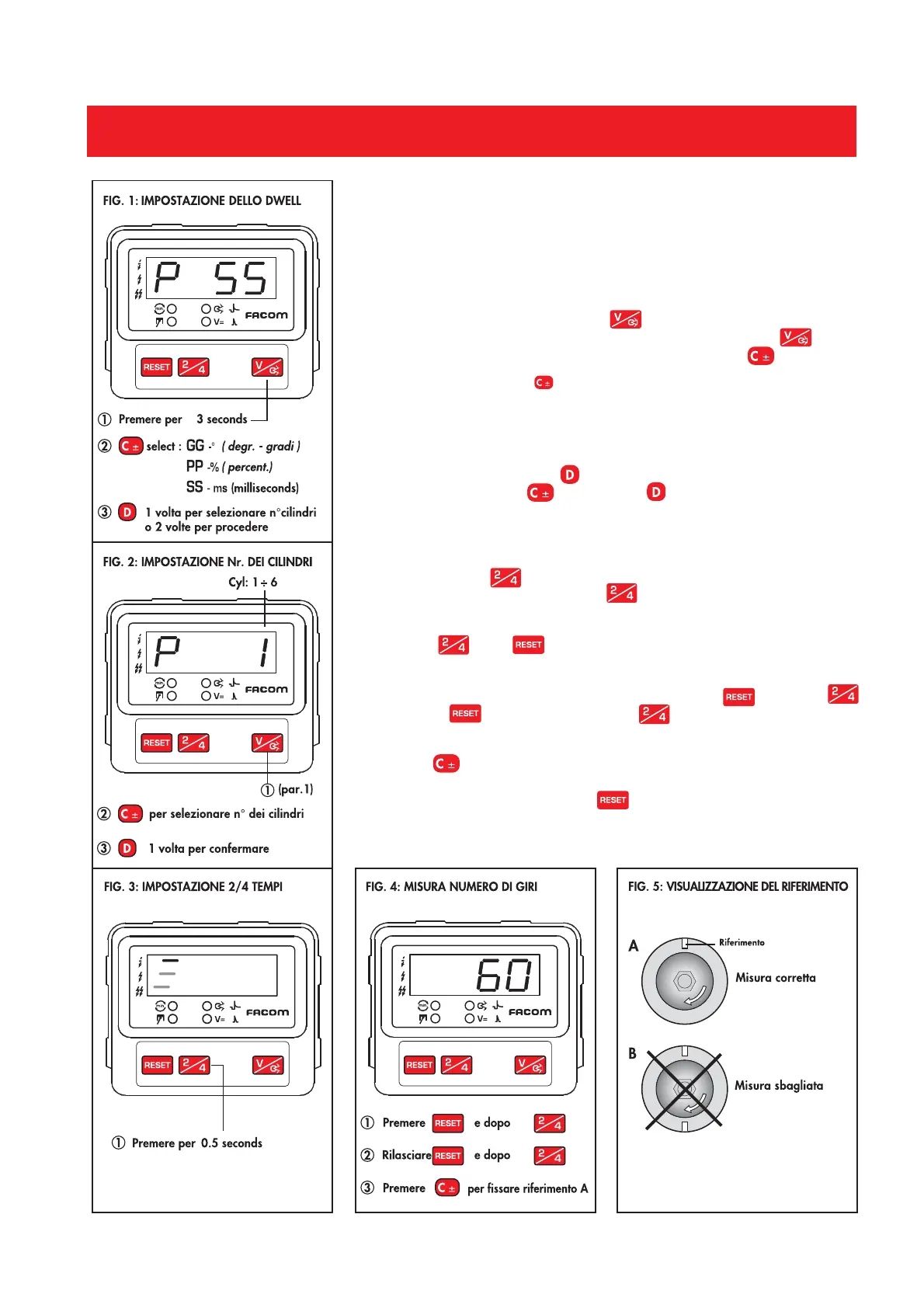

SELEZIONE DELLO DWELL : Premere il tasto dello strumento per effettuare la misura
dello Dwell in millisecondi. Per la selezione di altre letture tenere premuto il tasto fi no alla
comparsa del display mostrato in fi g. 1. Successivamente, premere il tasto per selezionare
le misure in gradi (GG), percentuale (PP) o il ritorno a millisecondi (SS).
Dopo la selezione premere il tasto una volta per selezionare il numero di cilindri oppure due
volte per procedere con la misura.
SELEZIONE DEL NUMERO DI CILINDRI : Consente di effettuare misure di tempi di iniezione
o di carica bobina relativi al cilindro in esame. Nel caso di motori con un numero di cilindri diverso
da 4, dopo la prima pressione del tasto comparirà il display mostrato in fi g. 2. Selezionare il
numero di cilindri tramite il tasto . Premere il tasto una volta per confermare.
Lo strumento sarà pronto per la misura.
SELEZIONE DEL NUMERO DI SCINTILLE PER GIRO : Lo strumento è impostato per una
scintilla ogni due giri (motori a 4 tempi con distributore o bobine per cilindro) come mostrato in
fi g. 3. Premere il pulsante per selezionare una scintilla per giro (motori a 2 tempi o 4 tempi
con impianti DIS). Premere nuovamente il tasto per spostare la lineetta in corrispondenza
del simbolo due scintille per giro (motori bicilindrici a 2 tempi con impianto DIS). Lo strumento
sarà pronto per la misura.
Premere il tasto oppure per riportarsi a una scintilla ogni due giri.
MISURA STROBOSCOPICA DEL NUMERO DI GIRI : Tracciare con un gessetto una
linea bianca sul corpo rotante. Impostare lo strumento premendo il tasto e subito dopo
. Rilasciare il tasto e mantenere premuto il tasto fi no alla comparsa di 60. La pistola
lampeggerà automaticamente.
Incrementare il numero di giri sul display fi no ad un massimo di 6000 (o diminuirlo se necessario),
tramite il tasto . Effettuare la lettura del numero di giri al momento in cui la frequenza dei
fl ash consente di fermare l’immagine (singola) della tacca (fi g. 5A).
Per tornare alle altre funzioni premere il tasto .
