Faema E61 2 GR - Diagrams and Illustrations; Wiring Diagram Overview; Three-Phase Connection Diagram; Single-Phase Connection Diagram

91
MACCHINA
MACHINE
MACHINE
MASCHINE
MÁQUINA
MÁQUINA
A) eventuale dispositivo per il trattamento dell’acqua
A) possible water treatment device
A) éventuel dispositif pour le traitement de l’eau
A) Einheit zur Wasseraufbereitung (sofern installiert)
A) posible dispositivo para el tratamiento del agua
A) eventual dispositivo para o tratamento da água
A

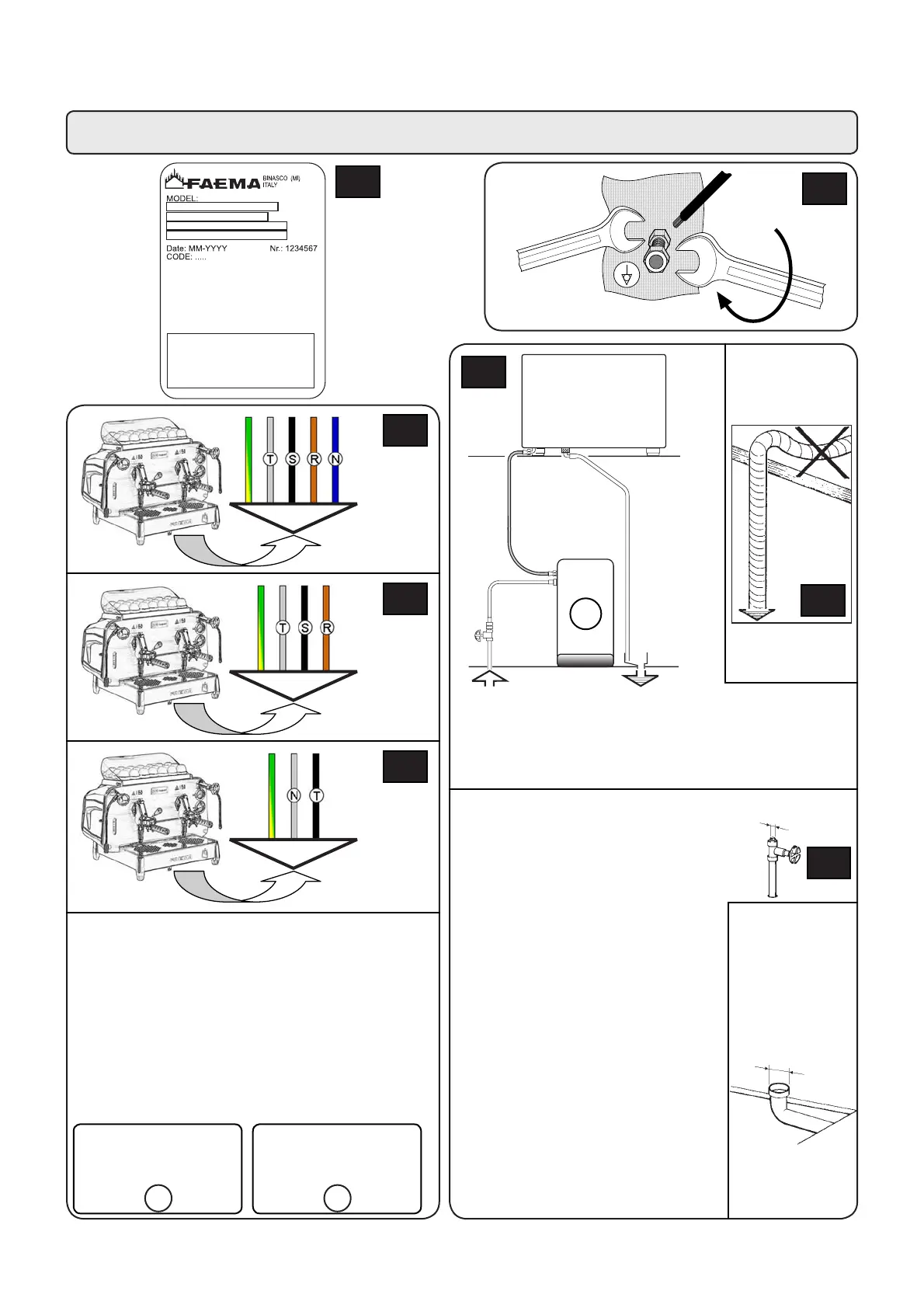

Immagini - Illustrations - Images - Abbildungen - Imágenes - Imagens
Colore cavi - Wires colour - Couleur cables
Farbe der Drähte - Color cables - Cor cabos
Collegamento trifase - Three-phase connection
Raccordement triphasé - Dreiphasig Anschluß
Conexión trifásica - Ligação trifásica
T Grigio (Nero) - Grey (Black) - Gris (Noir)
Grau (Schwarz) - Gris (Negro) - Cinza (Preto)
S Nero - Black - Noir - Schwarz - Negro - Preto
R Marrone - Brown - Brun - Braun - Maròn - Marron
N Azzurro - Blue - Bleu - Blau - Azùl - Azul
Collegamento monofase - Single phase connection
Raccordement monophase - Einphasigem Anschluß
Conexión monofásica - Ligação mono-fásica
N Bianco - White - Blanc N Azzurro - Blue - Bleu
Weiß - Blanco - Branco Blau - Azùl - Azul
T Nero - Black - Noir T Marrone - Brown - Marron
Schwarz - Negro - Preto Braun - Maròn - Marron
1 2
Installare un rubinetto alimentazione acqua
Install a water feeding tap
installer un Robinet alimentation eau
Wasserversorgungshahn erforderlich
Instalar un grifo alimentación agua
Instalar um Torneira alimentação água
PRESSIONE MAX. RETE
WATER MAINS MAX. PRESSURE
PRESSION MAX. EAU DE VILLE
MAX. DRUCK DER
WASSERLEITUNG
PRESION MAX. RED
PRESSÃO MAX. REDE
6 bar - 0,6 MPa
(per pressioni più alte installare un riduttore di pressione)
(for pressure beyond this value, install a pressure reducer)
(pour pression plus haute installer un deténdeur)
(bei höheren Druckwerten Druckreduzierer erforderlich)
(para presiones más altas instalar un reductor de presión)
(para pressões mais elevadas instalar um redutor de
pressão)
Ø 3/8 GAS - GAZ -
GÁS
SCARICO A
PAVIMENTO
DRAIN
VIDANGE DU LOCAL
BODENABFLUSS
DESCARGA
DESCARGA
Min. Ø 50 mm.
Fig.
7
Abb.
Fig.
8
Abb.
Fig.
6
Abb.
Fig.
5
Abb.
Fig.
1
Abb.
Fig.
2
Abb.
Fig.
3
Abb.
Fig.
4
Abb.
