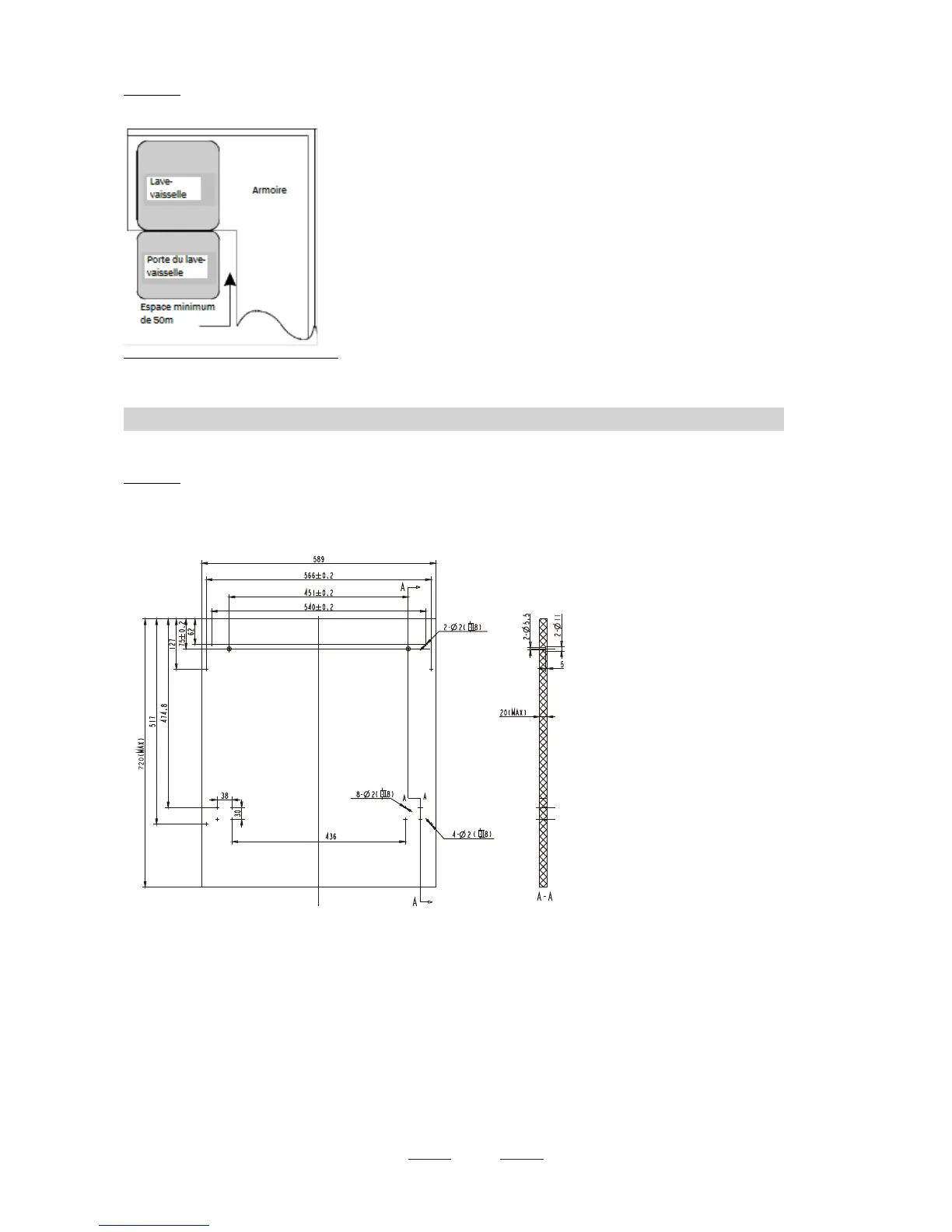

Schéma 2
Espace minimum nécessaire quand
la porte est ouverte.
Panneaux décoratifs dimensions et installation .
1 le panneau décoratif doit être installé comme indiqué sur le schéma 3
Schéma 3
Le raccordement des panneaux décoratifs
doit se faire selon les dimensions illustrés
sur le schéma.
(Unité: mm)
2 Installer les crochets sur le panneau de bois et incérer les crochets dans les fentes prévues à cette effet sur la porte du
côté extérieur du lave-vaisselle (voir schéma 4a)
Après le possitionnement du panneau fixer celui-ci sur la porte extérieure avec les vises et écrous prévus à
cet effet. (voir schéma 4b)
17
