Kérjük, figyelmesen olvassa a telepítésre vonatkozó utasításokat.

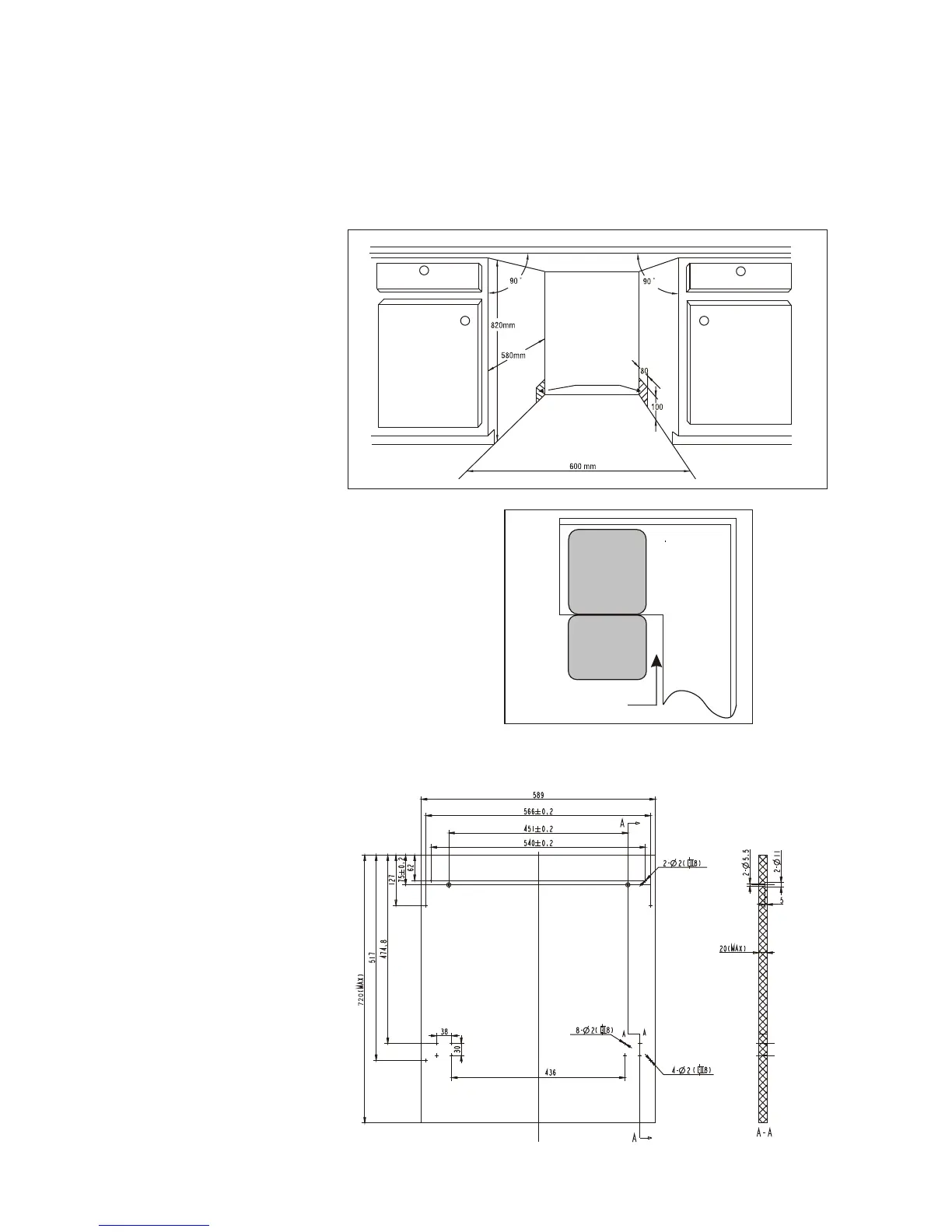

● A konyhabútor és a mosogatógép helyes elhelyezéséhez szükséges méretek illusztrációja.
Az előkészületeket még azelőtt el kell végezni, hogy a mosogatógépet a helyére teszi.
1.A mosogatógép be- és kifolyócsöve felszerelésének megkönnyítésére válasszon a mosogatóhoz közel eső helyet.
(lásd 1. ábra)
2.Ha a mosogatógépet a konyhaszekrény sarkában telepíti, elegendő helyet kell biztosítani az ajtó nyitásához.
(lásd 2. ábra)
[1. ábra]
A bútor méretei: a bútorlap alja
és a mosogatógép teteje közötti
távolság legfeljebb 5 mm lehet.
A gép ajtajának a bútor síkjába
kell esnie.
Elektromos vezetékek
vízcsövek
bemeneti nyílása
A padló és a szekrény alsó
része közötti távolság
[2. ábra]
Minimum távolság nyitott
ajtónál
● A díszpanel méretei és felszerelése
1.A díszpanel a 3. ábrán látható módon alakítható.
[3. ábra]
A díszpanelt az ábrán
látható méretek
figyelembe vételével kell
felszerelni.
(Mértékegység: mm)
és
Mosogatógép
Konyhaszekrény
A mosogatógép
ajtaja
Minimumtávolság: 50 mm
