9
R

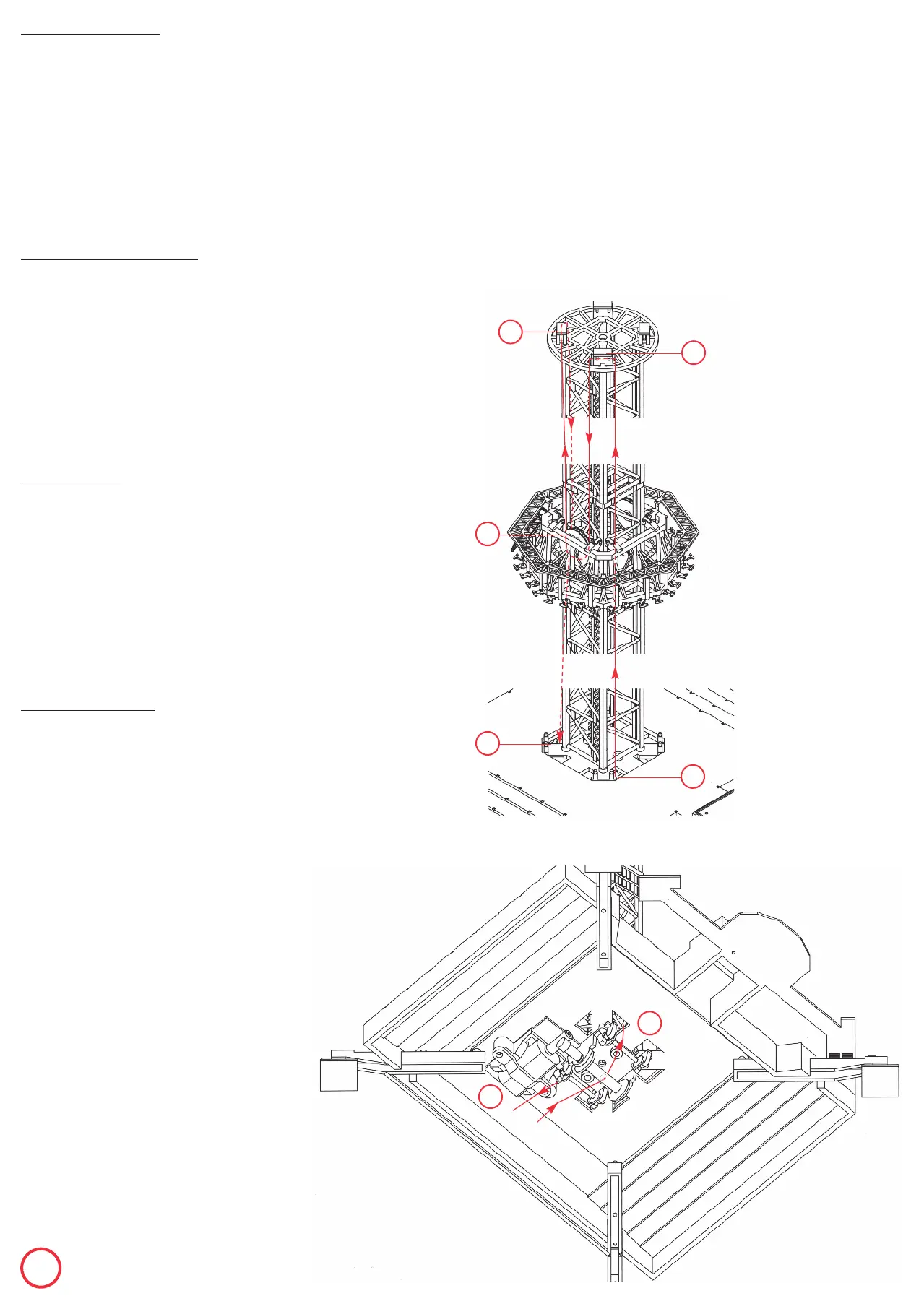

Montagehinweis Fadenverlauf
Wichtig:
vor der Montage des Fadens Motor nach hinten aus der Halterung drücken !
-Fadenanfang durch das Querloch der Aufwickelrolle;
-von unten durch die Aussparung in der Bodenplatte Pos. 1;
-nach oben hinter der Gondel über die kleinen Umlenkrollen Pos. 2;
-nach unten über die grosse Umlenkrolle an der Gondel Pos. 3;
-nach oben über die kleine Umlenkrolle Pos. 4;
-nach unten hinter der Gondel von oben durch die Aussparung der Bodenplatte Pos. 5.
Assembly instructions – thread course
Important:
Before fitting the thread, press motor out of its holder towards the rear !
-Beginning of thread is introduced through the transverse hole of the take-up reel
-From the bottom through the recess in the baseplate Item 1
-From the top behind the car over the small diverter pulleys Item 2
-To bottom over the large diverter pulley on car Item 3
-To top over the small diverter pulleys Item 4
-To bottom behind the car from the top through the recess in the baseplate Item 5.
Notice de montage fil
Important :
Avant le montage, pousser le moteur vers l’arrière pour le sortir du support !
-Le début du fil à travers le trou oblique de la bobins d’enroulement.
-Du bas à travers l’évidement dans la plaque de fond pos. 1
-Vers le haut à l’arrière de la cabine par-dessus les petits galets de renvoi pos. 2
-Vers le bas par-dessus les grands galets de renvoi sur la cabine pos. 3
-Vers le haut par-dessus les petits galets de renvoi pos. 4
-Vers le bas à l‘arrière de la cabine du haut à travers l’évidement de la plaque de fond pos. 5.
Montage-instructie kabelloop
Belangrijk :
Voor montage van de kabel de motor naar achteren uit de houder drukken!
-begin van de kabel door het dwarsgat van de opwikkelrol
-van onderen door de uitsparing in de bodemplaat Pos. 1
-naar boven achter de gondel over de kleine keerrollen Pos. 2
-naar onderen over de grote omkeerrol aan de gondel Pos. 3
-naar boven over de kleine keerrollen Pos. 4
-naar onderen achter de gondel van boven door de uitsparing van de bodemplaat Pos. 5.
1
1
4
3
2
5
5
