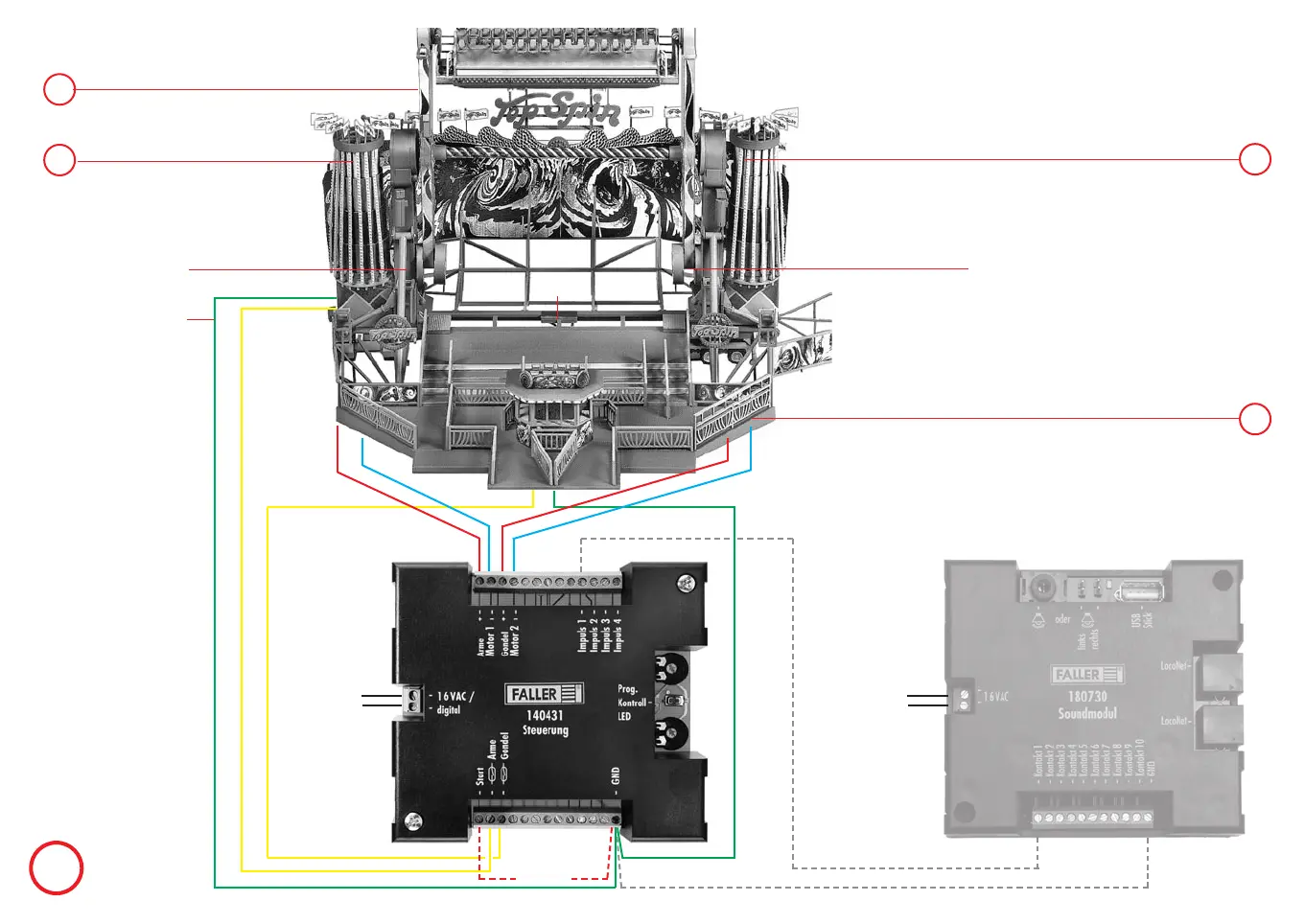

Faller TOP SPIN - Electronic Control and Wiring Diagram; Control Unit and Sound Module Connections; Motor and Reed Connections

28
f
e
M
N
Motor 1
Reed 1
16 V AC 16 V AC
Brücke/
Taster
Reed 2
Motor 2
m
nicht kleben
do not glue
ne pas coller
niet lijmen
nicht kleben
do not glue
ne pas coller
niet lijmen
Art. Nr. 180730
liegt nicht bei
not included
non jointe
niet bijgevoegd
