FALMEC Down Draft 90 - Page 5

5

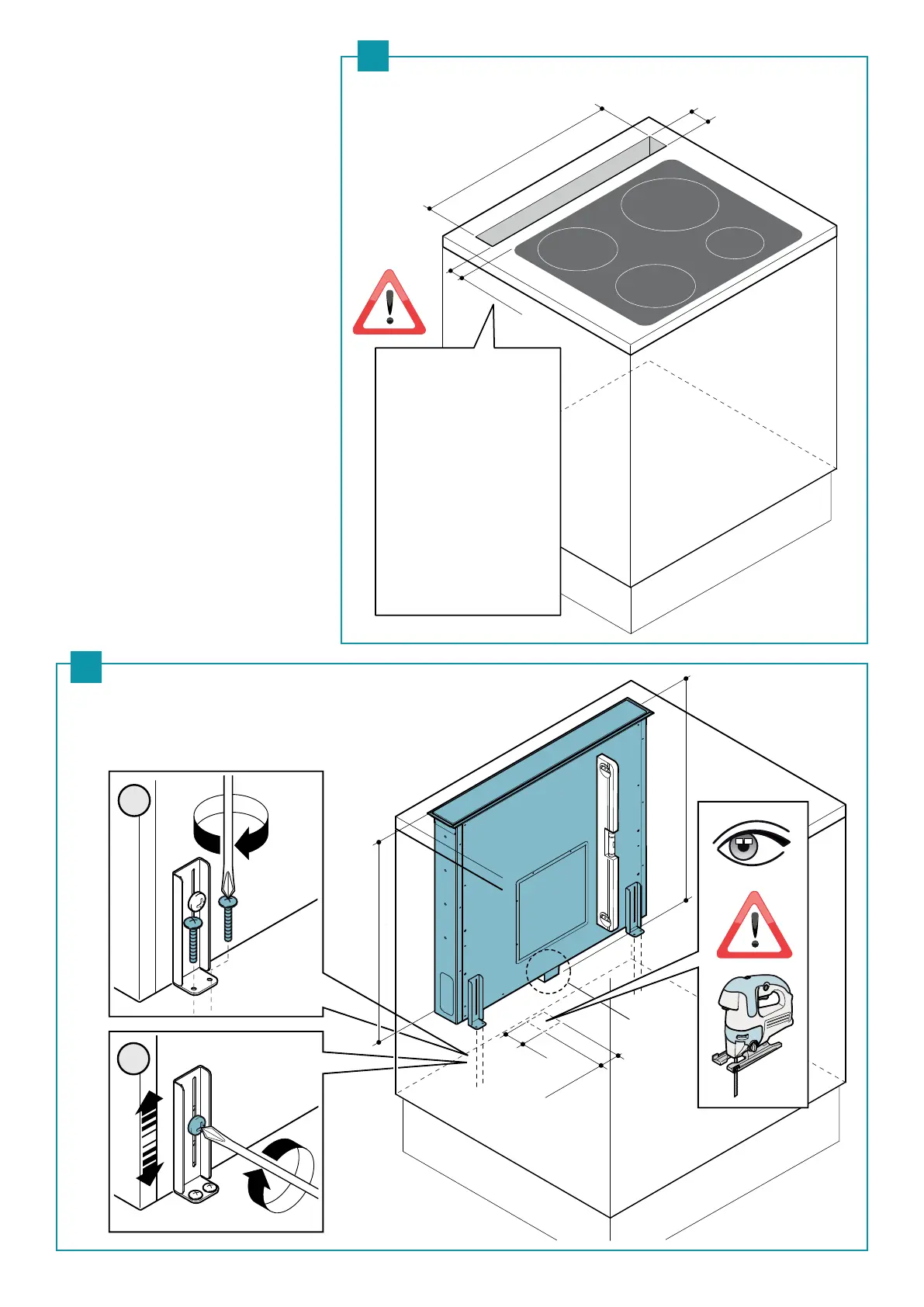

EN - Recess hole dimensions (1),
xing to the supporting surface (2)
FR -
Dimensions du trou pour l'encastrement (1),
xation sur le plan d'appui (2)
ES - Medidas oricio para encajar (1),
jación en el plano de apoyo (2)
IT - Misure foro per incasso (1),
ssaggio al piano d'appoggio (2)
31 7/8” - 810 mm
43 6/8” - 1110 mm
3 7/8” - 98 mm
2 3/8” - 60 mm
28 1/8” - 715 mm
motor pin
29” - 738 mm max
1
2
2 3/4”
70 mm
2 1/4”
57 mm
2
1
EN - Ideal size.
FR - Mesure idéale.
ES - Medida ideal.
IT - Misura ideale.
