Перед подключением аппарата к электросети, проверьте, что:
•напряжение в электросети соответствует указанному на заводской табличке, которая
находится внутри вытяжки;
•сеть электропитания соответствует требованиям действующих норм и может выдер-
живать нагрузку, создаваемую прибором (см. технические характеристики на табличке,
расположенной внутри вытяжки);
•после подсоединения вилка и кабель не соприкасаются с горячими частями, температу-
ра которых превышает 70 °C
•система электропитания оснащена исправным заземлением, в соответствии с действу-
ющими стандартами;
•Розетка, используемая для подсоединения к сети электропитания легкодоступна при
установленном приборе.
Некоторые типы приборов могут быть оснащены кабелем без вилки; в этом случае вилка должна
быть ''стандартизированного'' типа, учитывая что жёлто-зелёный провод должен использоваться
для заземления, синий провод должен использоваться для нейтрали, а коричневый провод должен
подключаться к фазе.
Установить на кабель питания подходящую вилку, соответствующую нагрузке, и подключить
её к соответствующей вилке безопасности.
На стационарном аппарате, не оснащённом кабелем питания и вилкой, или другим устрой-
ством, обеспечивающим отсечение от сети электропитания с расстоянием размыкания кон-
тактов, которое позволяет полное отсечение в условиях избыточного напряжения катего-
рии III,
эти отсекающие устройства должны быть предусмотрены в сети электропитания,
в соответствии с установочными правилами.
Жёлто-зелёный провод заземления не должен отключаться отсекающим выключателем.
Изготовитель не несёт никакой ответственности в случае несоблюдения правил без-
опасности.
(, -
, )

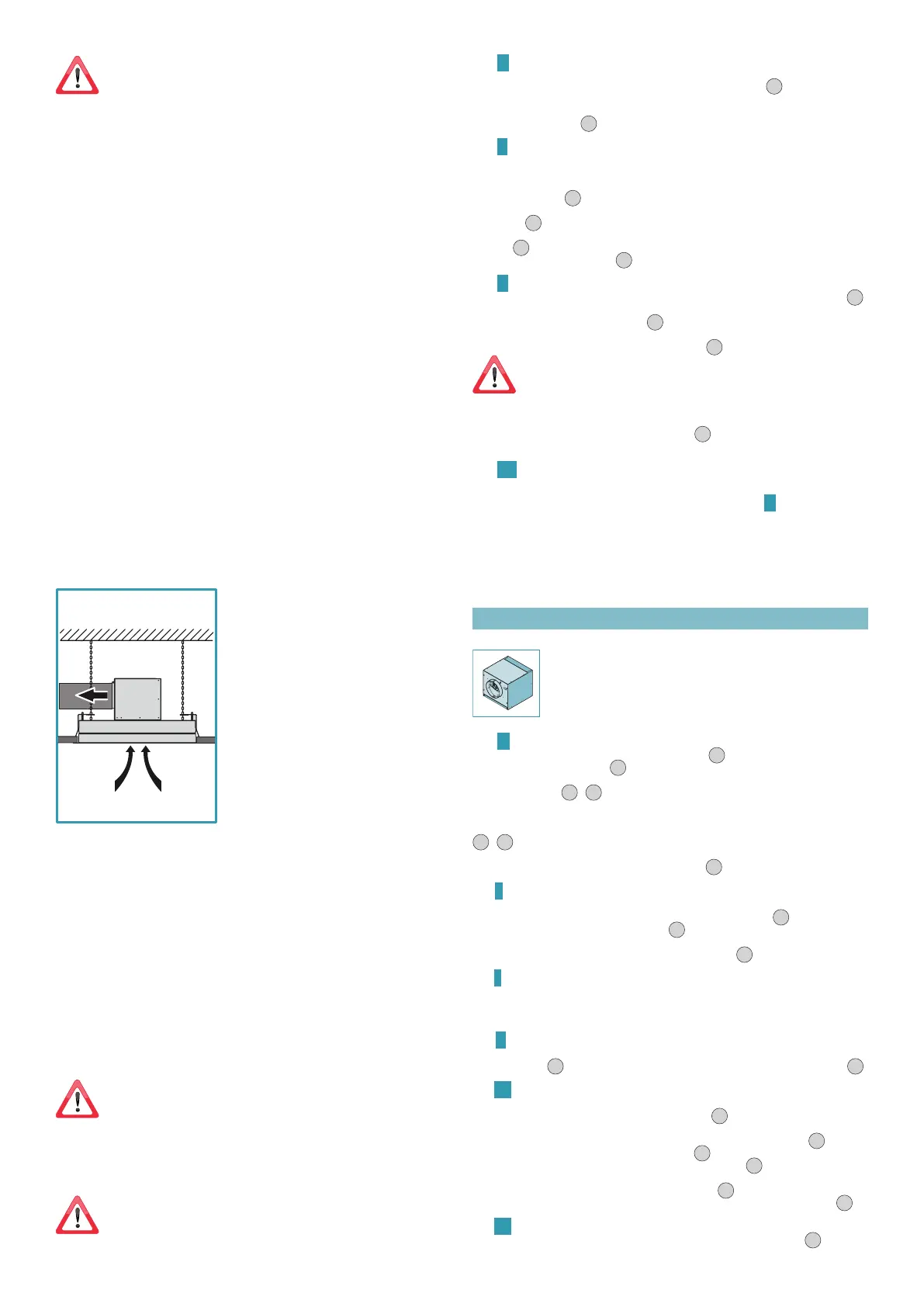

В этой версии кухонные дымы и пары выводятся че-
рез втягивающий воздухоотвод наружу.
Воздухоотводной патрубок двигателя должен быть
подсоединен к дымоотводу, выводящему дымы и
пары наружу.
-
,
(, ..)
-
.
Труба выхода дымовых газов должна иметь следую-
щие характеристики:
- её размеры и диаметр должны быть не меньше раз-
меров и диаметра патрубка вытяжки;
- легкий наклон вниз (спуск) на горизонтальных
участках во избежание в случае образования кон-
денсата его стекания в вытяжку;
- минимальное необходимое количество изгибов;
- необходимая минимальная длина (длинный трубо-
провод с большим количеством изгибов может со-
кратить всасывающую способность вытяжки и спро-
воцировать вибрации обратного клапана).
Если трубопровод отвода дымов проходит через неотапливаемые помещения, такие как
чердачные помещения и т.п., то возможно образование конденсата по причине температур-
ного перепада. В этом случае необходимо предусмотреть изоляцию трубопровода.
Вместе с вытяжкой поставляется невозвратный клапан, задачей которого является препятст-
вовать воздухообмену с внешней средой, когда вытяжка не работает: для получения допол-
нительной информации см. главу с инструкциями по монтажу на стр. 48.
, -
, , , ,
, -
.
При одновременной работе в помещении кухонной вытяжки и других приборов, работаю-
щих на источнике энергии, отличном от электроэнергии, отрицательное давление вну-
три помещения не должно превышать 4 Па (4 x 10-5 бар).
Для использования вытяжки в фильтрующей версии необходимо установить
после двигателя комплект “Unità ltrante a sotto” ( ).
В этой версии воздух для его очистки проходит через комбинированные
фильтры carbon-zeo и вновь подается в кухню.
(,
,
)
,
-
:
.
A . 8
•Подготовьте отверстие в подвесном потолке, как показано на рис.
2
(размеры отверстия
см. в технических картах на первых страницах данной брошюры). При наличии усилива-
ющих профилей внутри гипсокартона, выдерживайте минимальное расстояние 60 мм от
краёв отверстия (рис.
1
).
B . 8
•Убедитесь, что язычки (H) защитного контура (G), который входит в поставку, выгну-
ты в противоположную сторону от той, на которой находится двусторонний скотч;
в противном случае выгните язычки, используя подходящий инструмент (например,
пассатижи) (рис.
1
).
•Удалите плёнку с двустороннего скотча, который находится на защитном контуре
(G)(рис.
2
) и вставьте контур в подготовленное отверстие на подвесном потолке,
удерживайте контур в наклонном положении, чтобы он легче вошёл в отверстие
(рис.
3
); завершите операцию, приклеив защитный контур (G) к подвесному по-
толку из гипсокартона (рис.
4
).
C . 9
•Измерьте расстояние между отверстиями для страховочного троса (X и Y - рис.
1
);
в соответствии с полученными размерами отметьте две точки для просверливания
отверстий (X и Y - рис.
2
). Используя сверло ø9 мм, выполните два от-
верстия в отмеченных точках и установите специальные расширяющиеся с ушком,
которые поставляются вместе с прибором (рис.
3
).
, , -
: при необходимости за-
крепить цепи к потолку из другого материала, рассмотрите другие крепёж-
ные системы, учитывая прочность стен и вес вытяжки (указан в технических
картах на первых страницах данной брошюры).
•Закрепите страховочные цепи на ушках (рис.
4
); затем эти цепи будут закреплены
на вытяжке в качестве страховки.
C1 . 10
Откройте панель периметрального всасывания вытяжки и полностью снимите её
Затем снимите металлические фильтры от жира (см. инструкции
U на стр. 20).
,
( , ,
(URS) -
(URE).
,
.
,
UM,
Моторный блок (UM) соединён непосредственно с вытяжкой.
Двигатель, используемый моторном блоке (UM), по умолчанию осна-
щён уже установленным невозвратным клапаном.
D
. 11
Снять фланец (FC), установленный на вытяжке (рис.
1
) и фланец (FM), установленный
на моторном блоке (UM) (рис.
2
).
Определить направление выхода воздуха, посредством поворота фланца (FL) моторно-
го блока (UM) (рис.
3A
-
3B
).
Для облегчения возможных операций технического обслуживания, после того, как бу-
дет определено положение фланца (FL), но прежде чем выполнять его фиксацию к ком-
поненту (FLF), удалите два крепёжных винта элемента (SM), как показано на рисунках
3A
-
3B
.
Кроме того, моторный блок (UM) может быть закреплён на вытяжке в различных положениях, что-
бы получить желаемое направление отвода воздуха (рис.
4
).
E .
11
Убедитесь в правильном расположении по отношению друг к другу элементов (L) и (M), которые
представляют собой поддерживающие скобы моторного блока (UM) (рис.
1
).
Разместите их на расстоянии, указанном на (рис.
2
), и зафиксируйте их с помощью 8 винтов (V1).
Зафиксируйте поддерживающие скобы (L+M) на моторном блоке (UM) с помощью 4 винтов (V2),
обратив внимание на желаемое направление отвода воздуха (рис.
3
)
F . 12
Двигатель, используемый моторном блоке (UM), по умолчанию оснащён уже установ-
ленным невозвратным клапаном. При отсутствии необходимости в данном клапане,
удалите его с выходного воздушного патрубка двигателя.
G . 12
Разместите узел, состоящий из моторного блока (UM) и поддерживающих скоб (L+M) на подвес-
ном потолке (рис.
1
), центрируя узел с помощью язычков (H) защитного контура (G) (рис.
2
).
H1 . 13
Подсоедините выходной воздушный патрубок моторного блока (UM) к воздуховоду (F),
предназначенному для вывода воздуха наружу (рис.
1
).
Выполните электрическое соединение для подачи питания на вытяжку только после от-
ключения главного выключателя и с соблюдением действующих норм (рис.
2
).
Поднимите вытяжку к подвесному потолку (рис.
3
) и пропустите страховочные цепи
через специальные отверстия, имеющиеся на вытяжке (рис.
4
).
Вставьте вытяжку в предварительно усиленный подвесной потолок: раскрывшись, крюки (G)
временно удерживают вытяжку на подвесном потолке (рис.
5
). Завинтите все винты (V3) таким
образом, чтобы раскрыть крюки (G) и зафиксировать вытяжку на подвесном потолке (рис.
6
).
H2 . 13
Зафиксируйте моторный блок (UM) на корпусе вытяжки с помощью 8 винтов (V5)(рис.
1
).
