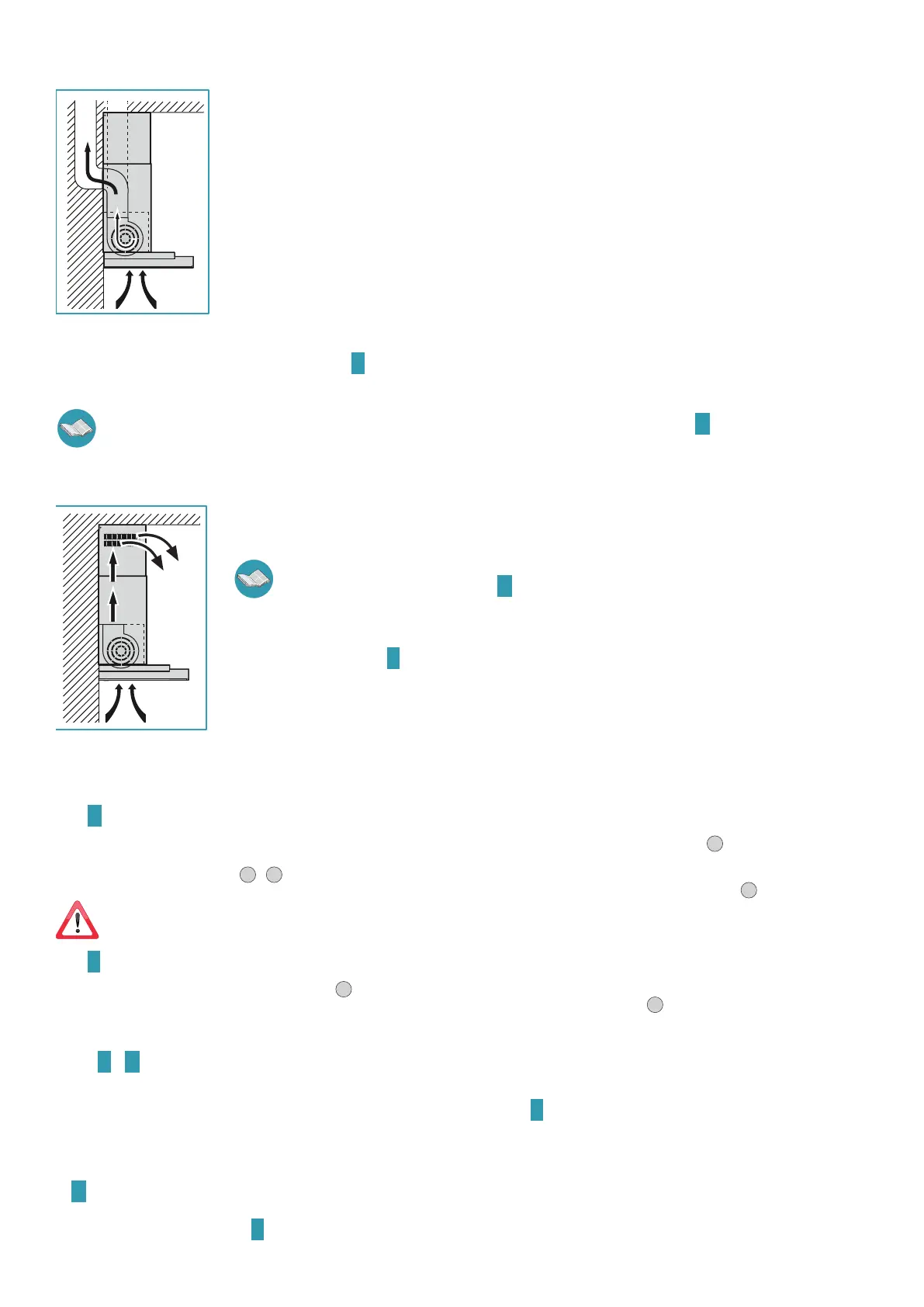

В этой версии кухонные дымы и пары выводятся через втягивающий воздухоотвод наружу.
Воздухоотводный патрубок, выступающий сверху на вытяжке, должен быть подсоединен к дымоотводу, выво-
дящему дымы и пары наружу.
, -
(, ..) .
Труба выхода дымовых газов должна иметь следующие характеристики:
- диаметр, не менее диаметра патрубка вытяжки;
- легкий наклон вниз (спуск) на горизонтальных участках во избежание в случае образования конденсата его
стекания в вытяжку;
- минимальное необходимое количество изгибов;
- необходимая минимальная длина (длинный трубопровод с большим количеством изгибов может сократить всасы-
вающую способность вытяжки и спровоцировать вибрации обратного клапана).
Если трубопровод отвода дымов проходит через неотапливаемые помещения, такие как чердачные помещения и
т.п., то возможно образование конденсата по причине температурного перепада. В этом случае необходимо предус-
мотреть изоляцию трубопровода.
Вытяжки с двигателем 800 м
3
/ч поставляются в комплекте с обратным клапаном, служащим для предотвращения воздухообмена при нера-
ботающей вытяжке. Монтаж описан в инструкциях
C на стр. 4.
, , ,
, , , .
В этой версии необходимо снять фильтры с активированным углем; их снятие описано в инструкциях H на стр. 6.
При одновременной работе в помещении кухонной вытяжки и других приборов, работающих на источнике энергии, отличном от электро-
энергии, отрицательное давление внутри помещения не должно превышать 4 Па (4 x 10-5 бар).
В этой версии воздух для его очистки поступает через фильтры с активированным углём и вновь подается в
кухню.
Убедиться, что фильтры с активированным углем смонтированы на вытяжке, в противном случае уста-
новить их, как описано в инструкции
H на стр. 6.
Если вытяжка подготовлена для фильтрующей версии, то обратный клапан не устанавливается. Демонтиро-
вать его, если он установлен на патрубке выхода воздуха двигателя (выполнить в обратном порядке действия,
описанные в инструкциях
C на стр. 4).
(, ,
)
A . 4
• Приложить к стене крепежную рейку (S) на высоте (H) от варочной поверхности, указанной на рисунке (рис.
1
).
• - Проверить горизонтальность положения рейки при помощи пузырькового уровня и отметить на концах опорной рейки 2 точки для
выполнения отверстий (рис.
2
-
3
).
• Просверлить отверстия, вставить в них 2 дюбеля ø 8 мм и прикрепить рейку соответствующими винтами (V1) (рис.
4
).
(, ), , -
: при необходимости установить вытяжку на стенах из других материалов, следует принять во внимание другие
крепежные системы с учетом прочности стены и веса вытяжки (указано на стр. 2 ).
B . 4
• Прицепить вытяжку к крепёжной рейке (рис.
1
).
• Выровнять вытяжку в строго горизонтальном положении при помощи винтов на держателях (Рис.
2
). Верхний винт (B) регулирует рас-
стояние от стены, а нижний винт (C) регулирует вертикальное смещение.
C D . 4
• По желанию можно установить обратный клапан (M), как показано на рисунке C.
• Соединить выходной воздушный патрубок вытяжки с наружным выводом при помощи подходящего трубопровода.
• Убедиться, что фильтры с активированным углем смонтированы на вытяжке, в противном случае установить их, как описано в инструкции
H на стр. 6.
• Демонтировать обратный клапан, если он установлен на выходном воздушном патрубке вытяжки (выполнить в обратном порядке дейст-
вия, описанные в инструкциях
C на стр. 4).
