WYLOT DYMU (część zastrzeżona wyłącznie dla wykwalikowanych pracowników, odpowiedzialnych za montaż okapu)

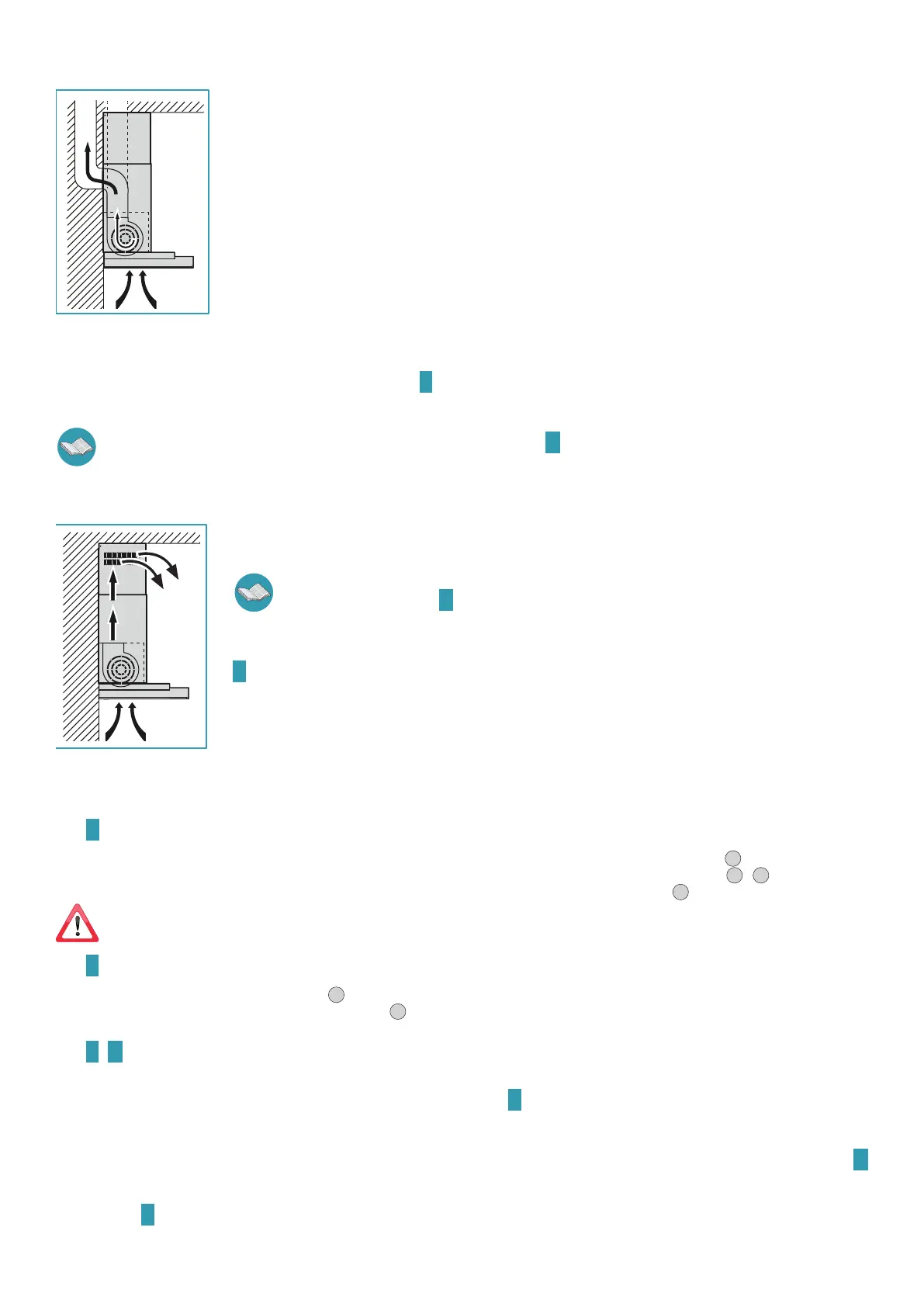

OKAP W WERSJI Z ZEWNĘTRZNYM USUWANIEM WYCIĄGOWY
W tej wersji, opary i dym z kuchni przeprowadzane są na zewnątrz przez rurę spustową.
Złączka wylotowa powietrza wystająca w górnej części okapu powinna być połączona z rurą przeprowadzającą na
zewnątrz opary i dym.
Nie wolno przyłączać urządzenia do rur wylotowych dymu/spalin wytwarzanych przez spalanie (np. kotły,
kominki itd.) i powinny bezwzględnie być zgodne z obowiązującymi przepisami w sprawie wydalania po-
wietrza na zewnątrz.
Rura wylotowa dymu/spalin powinna mieć:
- średnicę nie mniejszą od złączki okapu;
- lekkie pochylenie w dół (spadek) na odcinkach poziomych, aby w razie powstania skroplin, nie spłynęły one do
okapu;
- ograniczoną do minimum liczbę kolanek rurowych;
- minimalną niezbędną długość (rury długie i z wieloma kolankami mogą zmniejszyć zdolność zasysania okapu i
wywołać wibracje zaworu zwrotnego).
Jeśli rura wylotowa dymu przechodzi przez niskie temperatury, takie jak strychy itd. może dojść do wytworzenia
skroplin wskutek ewentualnych zmian temperatury. W tym przypadku należy izolować rurę.
Do okapów z silnikiem 800 m
3
/h dostarczana jej rura z zaworem zwrotnym, której funkcją jest zablokowanie wymiany powietrza ze środowiskiem
na zewnątrz, gdy okap nie działa; co do montażu, patrz instrukcje
C na str. 4.
Gdy okap kuchenny używany jest razem z innymi urządzeniami gazowymi lub na inne paliwo, zgodnie z obowiązującymi przepisami,
pomieszczenie powinno być wyposażone w odpowiedni system wentylacyjny.
W tej wersji należy wyjąć ltry węglowe; co do usunięcia ltrów, patrz instrukcje H na str. 6
Dla Niemiec: gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujemne ciśnienie w pomieszczeniu nie może prze-
kroczyć 4 Pa (4 x 10-5 barów).
OKAP W WERSJI Z RECYRKULACJĄ WEWNĘTRZNĄ FILTRUJĄCY
W tej wersji powietrze przepływa przez ltry na węgiel aktywny, w którym zostaje oczyszczone i zostaje przekiero-
wane do kuchni.
Należy sprawdzić, czy ltry na węgiel aktywny umieszczone są na okapie, w przeciwnym razie należy je za-
łożyć zgodnie z instrukcjami
H na str. 6
Jeśli okap jest przystosowany do wersji ltrującej, zawór zwrotny nie powinien być zamontowany ; należy go usu-
nąć, jeśli występuje na złączce wylotu powietrza silnika (przeprowadzić operację odwrotną do opisanej w instrukcji
C na str. 4).
INSTRUKCJA MONTAŻU (
część zastrzeżona wyłącznie dla wykwalikowanych pracowników, odpowiedzialnych za montaż okapu)
Faza A str. 4
• O ścianę oprzeć listwę podtrzymującą (S), na wysokości (H) od powierzchni do gotowania pokazanej na rysunku (Rys.
1
).
• Poziomicą sprawdzić poziome wyrównanie i zaznaczyć na końcach listwy podtrzymującej 2 punkty do wiercenia (Rys.
2
-
3
).
• Wywiercić otwory, włożyć 2 kołki rozprężne ø 8 mm i odpowiednimi śrubami (V1) przymocować listwę (Rys.
4
).
Zestaw montażowy (wkręty, kołki, listwy) w zestawie z okapem powinny być używany tylko na ścianach murowanych: jeśli wystą-
pi konieczność zainstalowania okapu na ścianie wykonanej z innego materiału, rozważyć inne systemy mocujące, biorąc pod uwagę wy-
trzymałość ściany i masę okapu (wskazaną na str. 2 ).
Faza
B str. 4
• Okap zaczepić na listwie podtrzymującej (Rys.
1
).
• Wyrównać okap regulując go śrubami do zaczepów (Rys.
2
). Górna śruba (B) reguluje odległość od ściany, dolna (C) - przesunięcie w pionie.
Fazy
C i D str. 4
OKAP W WERSJI Z ZEWNĘTRZNYM USUWANIEM WYCIĄGOWY
• W razie potrzeby można zainstalować zawór zwrotny (M) zgodnie z rysunkiem C.
• Za pomocą odpowiedniego przewodu rurowego przyłączyć złączkę wylotu powietrza okapu do wylotu zewnętrznego.
OKAP W WERSJI Z RECYRKULACJĄ WEWNĘTRZNĄ FILTRUJĄCY
• Należy sprawdzić, czy ltry na węgiel aktywny umieszczone są na okapie, w przeciwnym razie należy je założyć zgodnie z instrukcjami na str.
H
6
.
• Jeśli został zainstalowany, usunąć zawór zwrotny wylotu powietrza zamontowany na okapie (przeprowadzić operację odwrotną do opisu w
instrukcjach
C na str. 4).
