RØGKANAL (afsnit forbeholdt personer, der er kvalicerede til at montere emhætten)

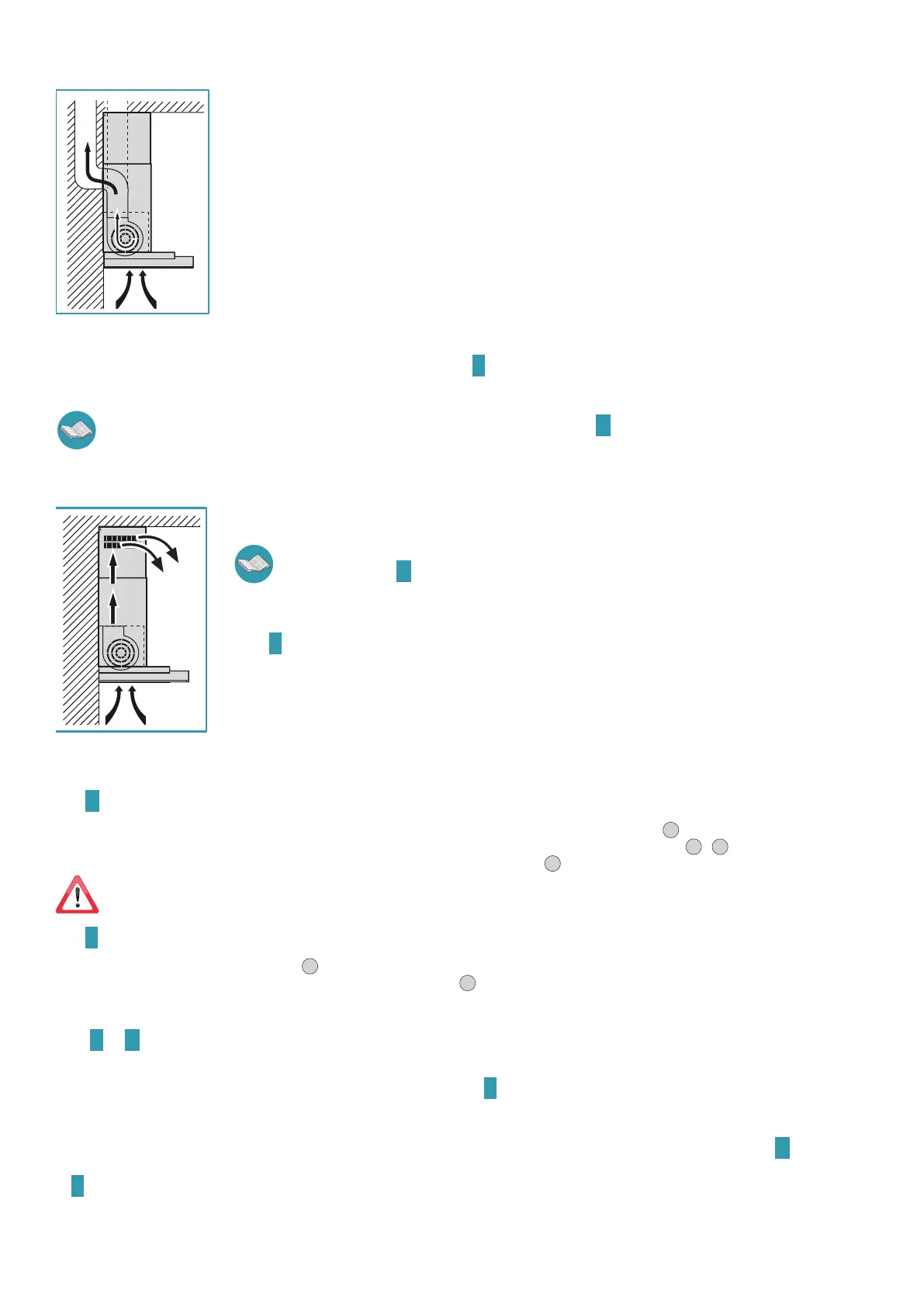

EMHÆTTE I VERSION MED EKSTERN UDLEDNING UDSUGENDE
På denne version ledes røg og dampe fra køkkenet ud i det fri gennem et udledningsrør.
Udtrækkets samlestykke, der rager ud fra emhættens øverste del, skal forbindes med et rør, som leder røgen og
dampene ind i en ekstern udgang.
Forbind aldrig apparatet til udsugningskanaler med røg fra forbrænding (f.eks kedler, pejse osv...) og over-
hold alle de gældende forskrifter omkring udledning af luft.
Udsugningsrøret skal have:
- en diameter svarende mindst til den på emhættens samlestykke;
- en svag hældning nedad (fald) i de horisontale strækninger, for at undgå at kondens, hvis denne formes, kan løbe
tilbage i emhætten;
- det mindst mulige antal krumninger;
- den mindst mulige længde (lange rør med mange krumninger vil kunne reducere emhættens sugeevne og forår-
sage vibrationer på kontraventilen).
Hvis udsugningsrøret passerer gennem kolde områder, så som loftrum osv., kan det ske at der skabes kondens på
grund af eventuelle temperaturforskelle. I dette tilfælde skal rørledningen isoleres.
Emhætter udstyret med motor på 800m
3
/t leveres med en kontraventil som standardudstyr, hvis opgave er at undgå luftudveksling med udendør-
somgivelserne, når emhætten ikke er brug: se vejledningen om montering
C på side 4.
Når emhætten anvendes samtidigt med andre apparater, der anvender gas eller andet brændsel, skal lokalet være tilstrækkeligt venti-
leret i henhold til gældende forskrifter.
På denne version skal de aktive kulltre tages ud; se vejledningen om deres demonteringH på side 6.
Afvigelse for Tyskland: Når emhætten og apparater, der forsynes med anden energi end strøm, er i drift samtidigt, må det negative tryk i lokalet ikke overstige
4 Pa (4 x 10-5 bar).
EMHÆTTE I VERSION MED INTERN RECIRKULATION FILTRERENDE
I denne version, passerer luften gennem kulltre for at blive renset og recirkuleres derefter tilbage i køkkenet.
Kontrollér, at ltrene med aktivt kul er monterede på emhætten, i modsat fald monteres de, som angivet i
vejledningens punkt
H på side 6.
Hvis emhætten er forberedt i den ltrerende version skal kontraventilen ikke monteres: Demonter den, hvis den
eventuelt er monteret på samlestykket i luftudgangen fra motoren (udfør handlingen, der beskrives i vejledningens
punkt
C på side 4 i omvendt rækkefølge).
MONTERINGSANVISNINGER (afsnit forbeholdt personer, der er kvalicerede til at montere emhætten)
Fase
A side 4
• Anbring støttedrageren (S) på installationsvæggen, i en højde af (H) fra kogepladen, som vist i guren (Fig.
1
).
• Kontrollér den vandrette justering med et vaterpas og afmærk 2 borepunkter for enden af støttedrageren (Fig..
2
-
3
).
• Bor hullerne, indsæt 2 rawlplugs ø 8 mm og fastgør drageren med skruerne (V1) (Fig.
4
).
Fastgørelsessættet (skruer, bolte og beslag), der følger med emhætten, kan kun bruges på murede vægge: , hvis det bliver nød-
vendigt at installere emhætten på vægge af andet materiale, bør andre fastgørelsessystemer vurderes under hensyntagen til styrken af
muren og vægten af emhætten (vist på side 2).
Fase B side 4
• Fastgør emhætten til støttedrageren (Fig.
1
).
• Juster emhættens indregulering ved hjælp af hængslernes skruer (Fig.
2
). Den øverste skrue (B) justerer afstanden fra væggen, den nederste (C)
justerer den lodrette placering.
Faser
C og D side 4
EMHÆTTE I VERSION MED EKSTERN UDLEDNING UDSUGENDE
• Hvis det ønskes, kan der installeres en kontraventilen (M) som vist på gur C.
• Forbind emhættens samlestykke i luftudgangen til den eksterne udledningskanal med en egnet rørledning.
EMHÆTTE I VERSION MED INTERN RECIRKULATION FILTRERENDE
• Kontrollér, at ltrene med aktivt kul er monterede på emhætten, i modsat fald monteres de, som angivet i vejledningens punkt H på side 6.
• Demonter kontraventilen, hvis den er monteret på samlestykket i emhættens luftudgang (udfør handlingen, der beskrives i vejledningens punkt
C på side 4 i omvendt rækkefølge).
