58
• liitäntäpistoke on helppopääsyisessä paikassa liesituulettimen asennuksen
jälkeen.
Tapauksissa joissa:
• laitteiden johdoissa ei ole pistoketta: käytetyn pistokkeen on oltava tyyppiä
''vakio''. Johdot on liitettävä seuraavasti: kelta-vihreä maadoitukseen, sininen
nollajohtoon ja ruskea vaihejohtoon. Pistoke on yhdistettävä asianmukaiseen
turvapistorasiaan.
• kiinteä laitteisto, jota ei ole varustettu virtajohdolla ja pistokkeella, tai muulla
laitteella, joka varmistaa erotuksen verkosta, koskettimien avausetäisyydellä
mahdollistaen täydellisen katkaisun III-ylijännitekategorian olosuhteissa.
Näiden virrankatkaisulaitteiden on oltava olemassa sähköverkossa asennusta
koskevien määräysten mukaisesti.
Keltainen/vihreä maajohto ei saa katketa virtakatkaisijan kautta.
Valmistaja ei ota vastuuta turvamääräyksien laiminlyönnistä.
SAVUN POISTO
LIESITUULETIN ULKOISELLA POISTOPUTKELLA IMU
Tässä versiossa savut ja höyryt johdetaan ulkotilaan poistoput-
ken kautta.
Tätä varten liesituulettimen ilmanpoistoliitos on liitettävä put-
keen, jossa on ulkoinen poistoaukko.
Poistoputken ominaisuudet:
• halkaisija ei pienempi kuin kuvun liitos.
• pieni kallistuma alaspäin (pudotus) vaakasuorissa osissa, jotta kondenssi ei va-
luisi takaisin moottoriin.
• välttämätön minimimäärä mutkia.
• Välttämätön minimipituus tärinän ja liesituulettimen imukyvyn laskun välttä-
miseksi.
Putket on eristettävä, jos ne kulkevat kylmien tilojen läpi.
Ulkoilman palautumisen estämiseksi, tuulettimessa on vastaventtiili, jos käy-
tössä on 800 m
3
/h tai sitä suurempi moottori.
Saksan poikkeus:
kun liesikupua ja muulla kuin sähköllä toimivia laitteita käytetään samanaikaisesti,
tilan negatiivinen paine ei saa ylittää 4 Pa (4 x 10-5 baaria).
LIESITUULETIN SISÄILMAN KIERROLLA SUODATTAVA
Tässä versiossa ilma kiertää aktiivihiilisuodattimien läpi puhdis-
tusta varten ja takaisin sisäilmaan.
Tarkista että aktiivihiilisuodattimet on asennettu kupuun, jos
näin ei ole asenna ne asennusohjeiden mukaisesti:
Tässä versiossa vastaventtiili ei saa olla asennettuna: poista venttiili, jos
se on asennettuna moottorin ilmanpoistoliitokseen.
ASENNUSOHJEET
osa on tarkoitettu vain pätevälle henkilöstölle
Liesituuletin on mahdollista asentaa eri kokoonpanoilla.
Yleiset asennusvaiheet koskevat kaikkia asennuksia; tarkenne-
tuissa kohdissa noudata kuitenkin sitä koskevan asennuksen
vaiheita.
TOIMINTA
LIESITUULETTIMEN KÄYNNISTÄMINEN
Käynnistä liesituuletin vähintään minuutti ennen kypsentämisen aloittamista sa-
vujen ja höyryjen johtamiseksi kohti imuripintaa.
Kypsentämisen jälkeen jätä t päälle, kunnes kaikki höyryt ja hajut on imetty täy-
sin: ajastin-toiminnolla liesituulettimen sammutus voidaan ajastaa 15 minuutin
päähän.
NOPEUDEN VALINTA
I-nopeus: pitää ilman puhtaana matalalla energiankulutuksella.
II-nopeus: normaali käyttötila.
III-nopeus: voimakkaiden hajujen ja höyryjen tapauksessa.
IV-nopeus: hajujen ja höyryjen nopeaan poistamiseen.
SUODATTIMIEN PESU JA VAIHTOVÄLIT
Metallisuodattimet on pestävä 30 käyttötunnin välein.
Aktiivihiilisuodattimet on vaihdettava 3-4 kuukauden välein, liesituulettimen
käytöstä riippuen.
Lisätietoja löytyy luvusta ''HUOLTO''.

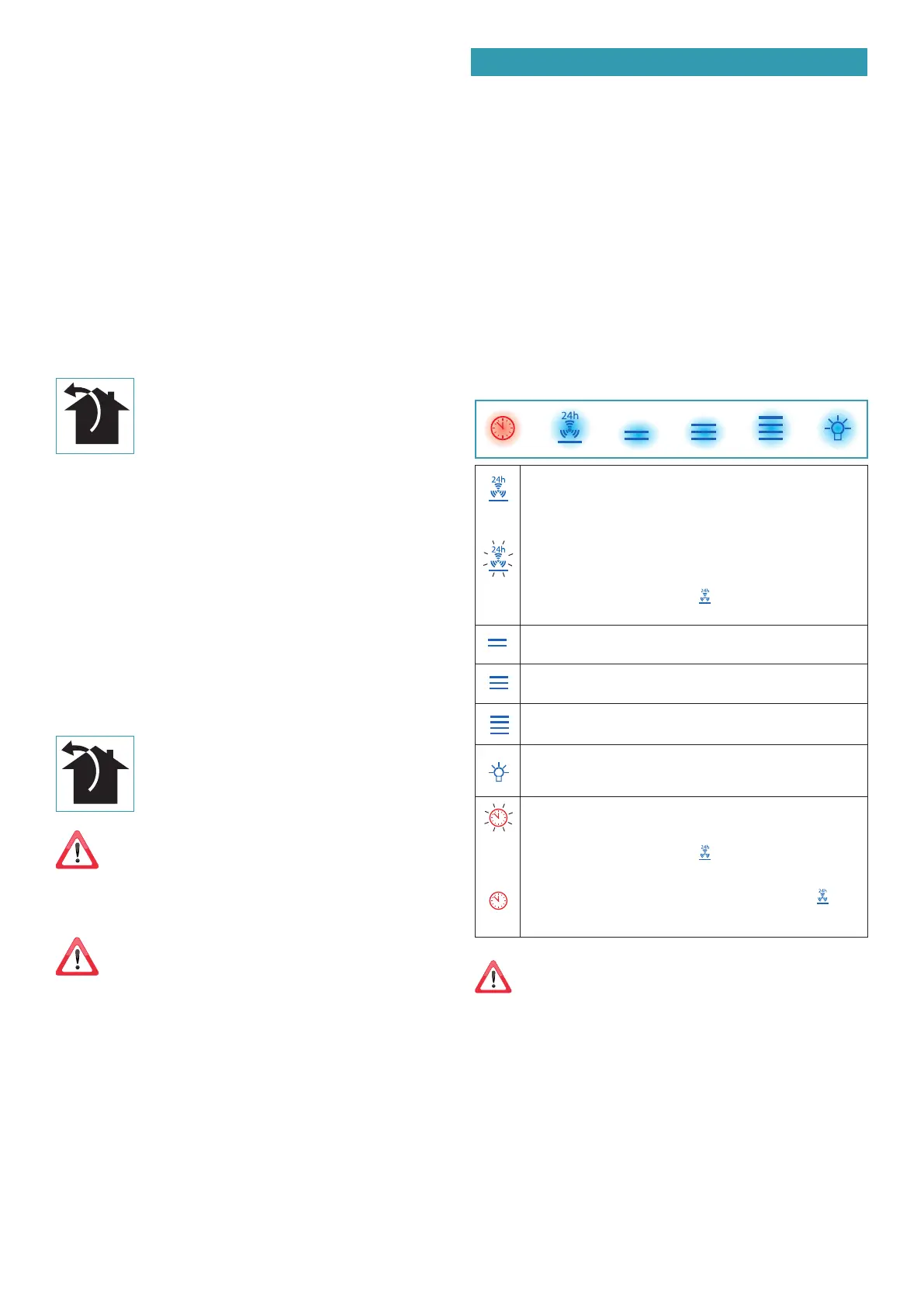

KOSKETUSNÄPPÄIMISTÖ
ON/OFF
Moottorin käynnistys/sammutus ja Nop1
ON/OFF (Vilkkuva punainen led-valo)
Painamalla yli kolme sekuntia aktivoidaan 24h sykli (1h ON -> 3h OFF
-> 1h ON)
Toiminto kytkeytyy pois päältä (punainen led-valo sammunut), jos:
- Moottori sammutetaan (näppäin ).
- Jälkeen24h
Aktivointi Nopeus 2
Aktivointi Nopeus 3
Aktivointi Nopeus 4 vain muutamaksi minuutiksi, sen jälkeen
aktivoituu nopeus 3.
Valon sytytys / sammutus
Lyhyt sykäys: valon sytyttäminen ja sammuttaminen
Pitkä sykäys: valosävyn vaihto välillä 2700K-5600K
AJASTIN (Vilkkuva punainen led-valo)
Automaattinen sammutus 15 min jälkeen.
Toiminto kytkeytyy pois päältä (punainen led-valo sammunut), jos:
- Moottori sammutetaan (näppäin ).
- Nopeutta muutetaan.
SUODATINHÄLYTYS (Kiinteästi palava punainen led-valo o)
Rasvanpoistosuodattimien huolto noin 30 käyttötunnin jälkeen.
Paina 3 sekuntia laskurin nollaamiseksi.
Jos näppäimistö on täysin passiivinen, ennen kuin otat yhteyttä
tekniseen asiakastukeen, katkaise laitteen virransyöttö
tilapäisesti (noin 5 s), mahdollisesti pääkatkaisijan kautta, sen
normaalitoiminnan palauttamiseksi. Jos tämä ei tehoa, ota yhteyttä tek-
niseen tukeen.
