Wormwiel op motoras plaatsen
Om het bijgeleverde wormwiel te plaatsen dient de eindschakelaarset verplaatst te worden. Draai hiervoor de M4
schroef aan de achterzijde los (~5mm). De schroef aan de voorzijde behoeft niet losgedraaid te worden. De
eindschakelaarset schuift onder de voorste schroefkop door.

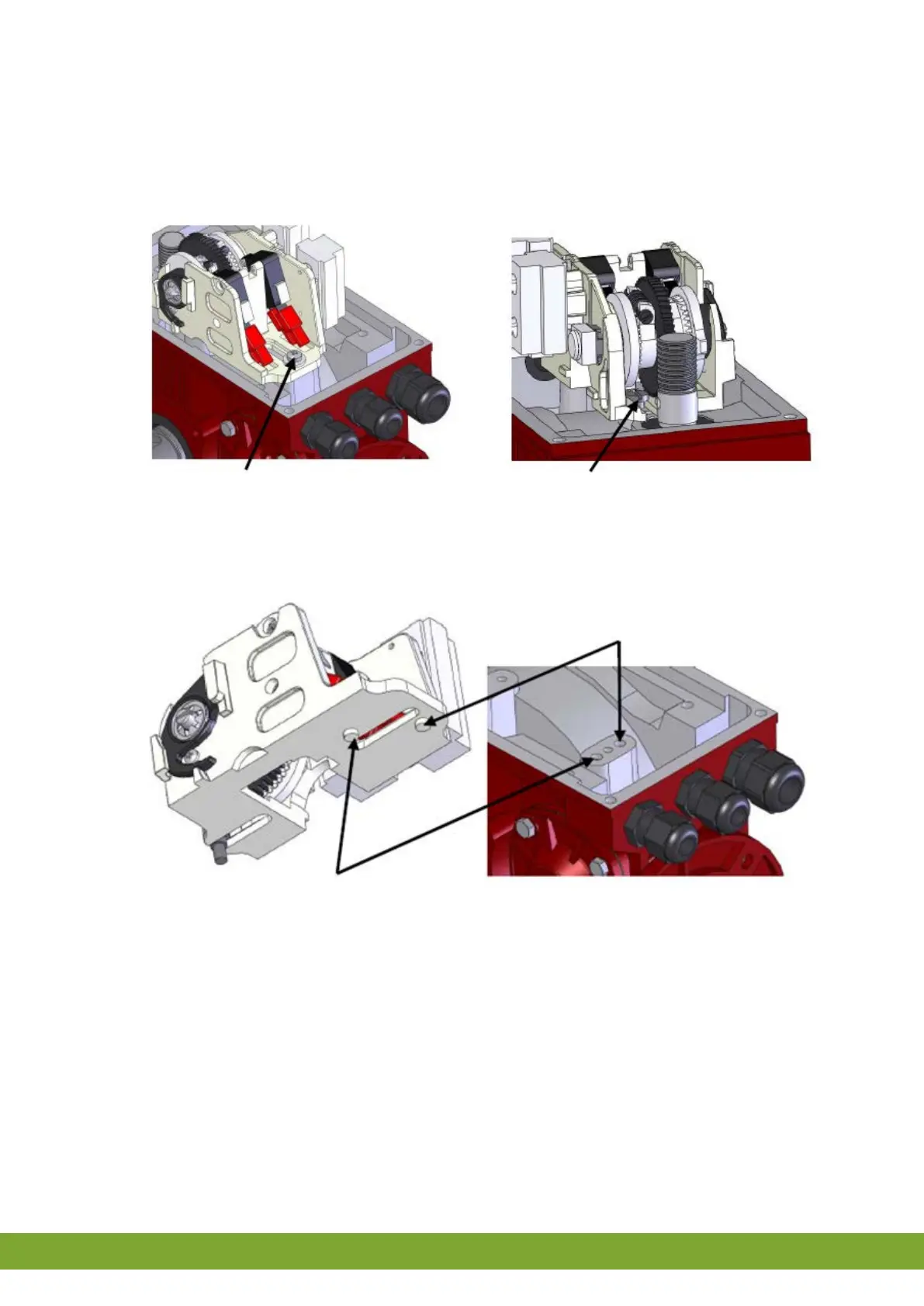

Schroef achterzijde Schroef voorzijde
De eindschakelaarset is voorzien van positioneernokken (zie onderstaand figuur). Om de eindschakelaarset te
verschuiven dient de positioneernok van de eindschakelaarset uit het gat gelift te worden en tegelijkertijd
verschoven te worden.
Positie met wormwiel Positie zonder wormwiel
Plaats de positioneernok in de juiste positie en draai de M4 schroef goed vast. Plaats het wormwiel op de motoras
en borg deze met de bijgeleverde spanbus.
3.12 De LM testen
1. Controleer of de LM correct is aangesloten.
2. Controleer op de LM juist functioneert.
