Fanimation CR500 User Manual

Como realizar el cableado y cómo utilizar el mando a distancia
1. Si el ventilador y/o el kit de iluminación se controlan a
través de una cadena, el ventilador debe configurarse en
alto y el kit de iluminación debe estar encendido.
2.

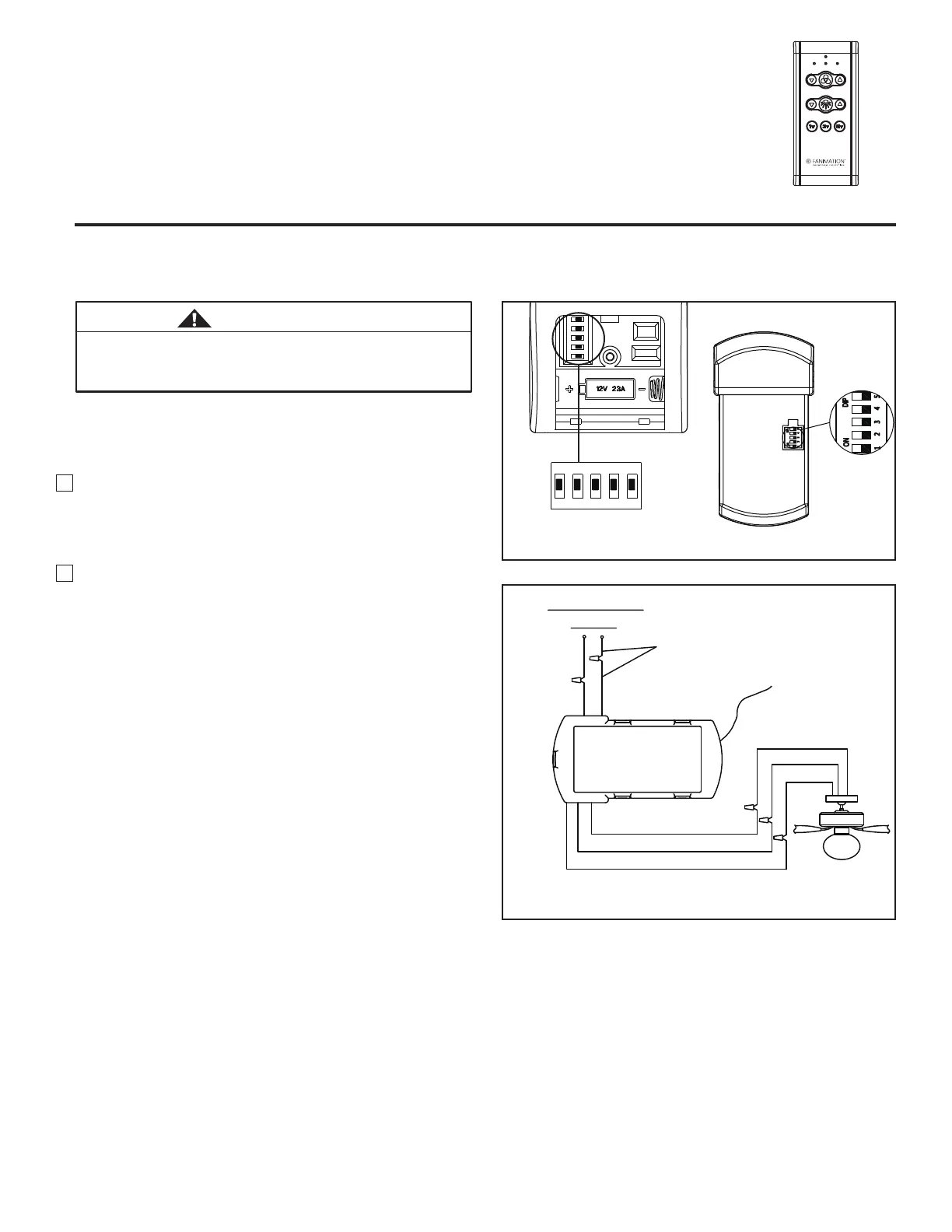

Configuración del interruptor Dip (Figura 1)
Figura 2
• Para configurar el código de unidad del receptor.
Deslice los interruptores de código a las mismas
posiciones que en el transmisor.
• Para configurar el código del mando a distancia,
Mueva los interruptores de código hasta colocar el
código de selección en la posición arriba o abajo.
Con un destornillador pequeño o con una lapicera
(no se incluye) deslice firmemente hacia arriba o hacia
abajo.
AC120V 60HZ
BLANCO (AC IN N)
NEGRO
(AC IN L)
Azul
Negro
Blanco
Azul a Iluminación
Negro a Motor L
Blanco a Motor N
Figura 1
Interruptores
Interruptores
ON DIP
1 2 3 4 5
Mando a distancia CR500
Hoja de instrucciones y especificaciones
Descripción: Controlador de ventilador de techo de 3 velocidades con atenuador de iluminación y receptor
de dosel.
Especificaciones eléctricas: 120 voltios, 60 Hz., Ventilador de 1.0 amp.
Modelos de ventilador usado: La mayoría de AC ventiladores del Fanimation-Consulte el catálogo o visite
nuestra página web www.fanimation.com para más información
ADVERTENCIA
Para evitar posibles descargas eléctricas, asegúrese de que
la electricidad esté desconectada en la caja de fusibles
principal antes de realizar la instalación eléctrica.
NOTA: Si no está seguro de si la caja de distribución
eléctrica tiene conexión a tierra, pida asesoramiento a un
electricista autorizado, ya que la conexión a tierra es
fundamental para un funcionamiento seguro.
NOTA: El mando a distancia incluido en este ventilador
tiene 32 combinaciones diferentes de códigos. Para
evitar posibles interferencias desde o hacia otros
mandos a distancia, modifique el código de combinación
de su transmisor y receptor.
NOTA: Los ajustes de fábricas vienen con todos los
interruptores hacia arriba. No utilice esta posición.
ENTRADA

Fanimation CR500 Specifications

General

Model	CR500
Compatibility	Fanimation Ceiling Fans
Range	Up to 30 feet
Type	Remote Control
Functions	Fan Speed Control, Light Control
Battery Type	12V Battery
