- 6 - Mi 2392/2
IT
ALIMENTATORE TEMPORIZZATO
Dati tecnici
Alimentazione da rete: 127/220-230Vca
Potenza: 60VA
Temperatura di funzionamento: 0° ÷ +40°C
Massima umidità ammissibile: 90% RH
Contenitore: DIN 8 moduli A
Approvazioni: VDE (EN60065)
Morsetti
0 - 230 Alimentazione da rete
0 - 127 Alimentazione da rete
A Uscita tensione alternata 13Vca-1,6A
- Massa
X Uscita tensione positiva non stabilizzata
12Vcc-0,2A
H Uscita tensione positiva temporizzata 21Vcc-
1A
F Massa
4 Ingresso accensione di controllo dai videoci-
tofoni -10Vcc-35mA
C- Uscita soneria elettronica per chiamate da
esterno 12Vpp-0,25A
3+ Uscita tensione positiva stabilizzata 8Vcc-
0,1A
Avvertenze di sicurezza
-L'installazione del prodotto deve essere ese-
guita solo da personale qualificato in accordo
con le regole di installazione vigenti.
-Il collegamento alla rete elettrica deve essere
eseguito utilizzando cavi di 1mm di diametro
(AWG18).
- L’apparecchio non deve essere esposto a piog-
gia o spruzzi d’acqua.
- Un interruttore di rete bipolare, con una separa-
zione dei contatti di almeno 3mm in ciascun
polo, deve essere incorporato nell’installazione
elettrica dell’edificio.
- Gli alimentatori sono protetti contro sovraccari-
chi o cortocircuiti da un sensore di temperatura
(Termo-protettore). Per il ripristino occorre to-
gliere la tensione di rete per circa 1 minuto e
ridare tensione dopo aver eliminato il difetto.
FR
ALIMENTATION TEMPORISÉE
Données techniques
Alimentation de secteur: 127/220-230Vca
Puissance: 60VA
Température de fonctionnement: 0° ÷ +40°C
Max. humidité admissible: 90% RH
Boîtier: DIN 8 modules A
Approuvé: VDE (EN60065)
Borniers
0 - 230 Alimentation de réseau
0 - 127 Alimentation de réseau
A Sortie tension alternée 13Vca-1,6A
- Masse
X Sortie tension positive ne stabilisée pas
12Vcc-0,2A
H Sortie tension positive temporisée 21Vcc-
1A
F Masse
4 Entrée allumage de contrôle des vidéophones
-10Vcc-35mA
C- Sortie sonnerie électronique pour appels
depuis l'exterieur 2Vpp-0,25A
3+ Sortie tension positive stabilisée 8Vcc-0,1A
Instructions de sûreté
-L'installation du produit doit être exécutée
seulement par personnel qualifié en accord
avec les règlements en vigueur.
-La connexion au réseau électrique doit être
exécutée en utilisant des câbles de 1mm de
diamètre (AWG18).
- L’appareil ne doit pas être exposé au ruisselle-
ment, ni aux projections d'eau.
-Un interrupteur de réseau bipolaire, avec une
séparation des contacts d'au moins 3 mm sur
chaque pôle doit être incorporé dans l'installa-
tion électrique du bâtiment.
-Les alimentations sont protégées contre les
surcharges ou les court-circuits par un détec-
teur de température (protection-thermique). Pour
le réarmer, il faut débrancher la tension du
réseau pendant environ 1 minute, et la rétablir
après avoir éliminé le défaut.
EN
TIMED POWER SUPPLY
Technical characteristics
Mains voltage: 127/220-230VAC
Power: 60VA
Operating temperature: 0° ÷ +40°C
Maximum humidity allowed: 90% RH

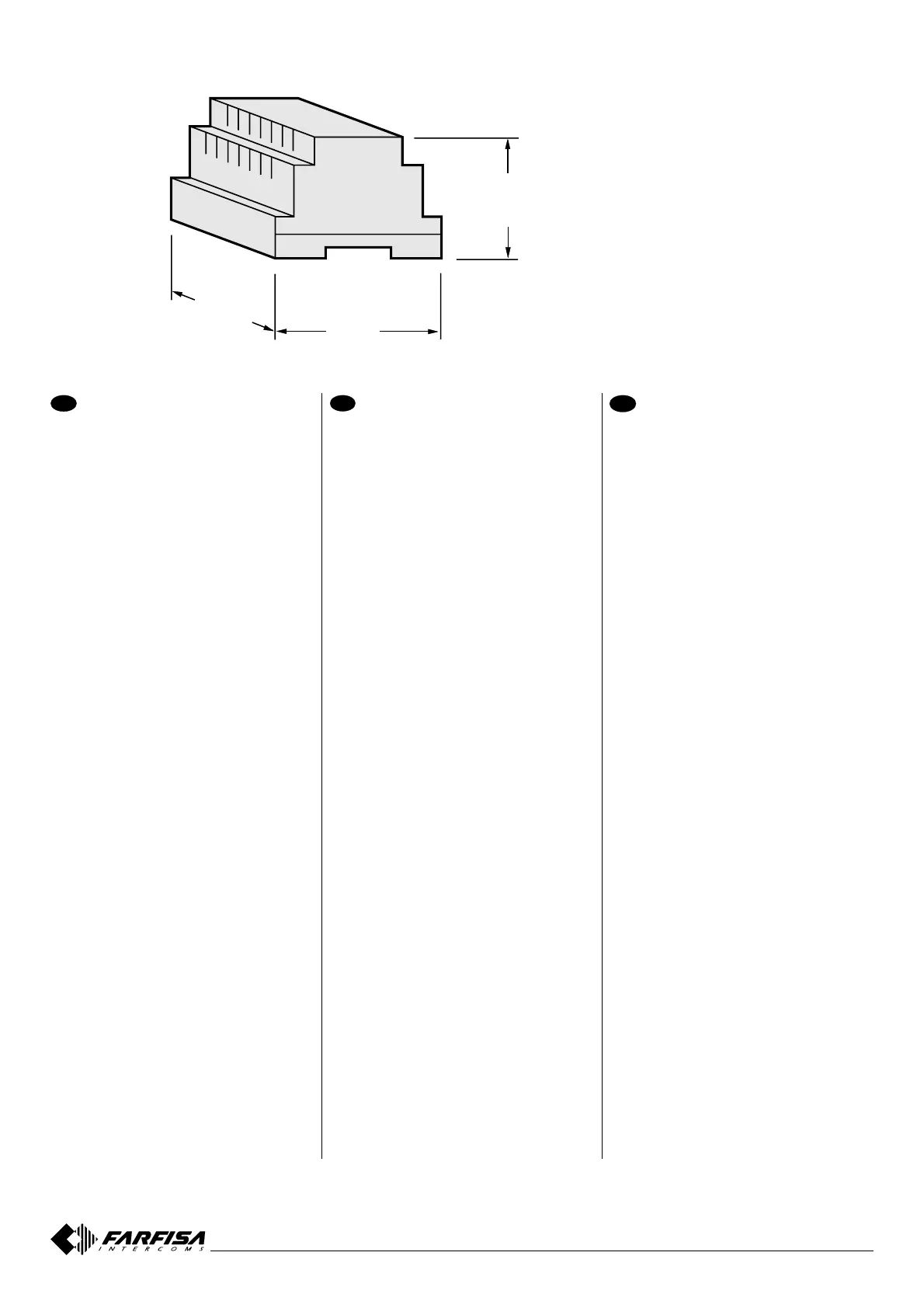

DIN 8 modules A housing
Approved by: VDE (EN60065)
Terminals
0 - 230 Mains supply
0 - 127 Mains supply
A Alternated voltage output 13VAC-1.6A
- Ground
X Positive voltage output not stabilized 12VDC-
0.2A
H Timed positive voltage output 21VDC -1A
F Ground
4 Control switch-ON input from videointercoms
-10VDC-35mA
C- Electronic bell output for external calls 12Vpp
0.25A
3+ Stabilized positive voltage output 8VDC-
0.1A
Important safety instructions
-Installation shall be carried out from SKILLED
PERSONS in accordance with all the applica-
ble installation rules.
-Connection to the mains shall be done using
1mm diameter (AWG18) conductors.
-The apparatus shall not be exposed to drip-
ping or splashing.
-An all-pole mains switch, with a contact sepa-
ration of at least 3mm in each pole, shall be
incorporated in the electrical installation of the
buildings.
- The power supplies are protected against over-
loads or short-circuiting by a sensor
(Thermoprotector), to restore power, it is nec-
essary to cut off the mains voltage for about
one minute. Reconnect power after having
repaired the fault.
3
"
2
/
1
89
2
"
16
/
15
74
5
"
2
/
1
140
Art. 1181E
