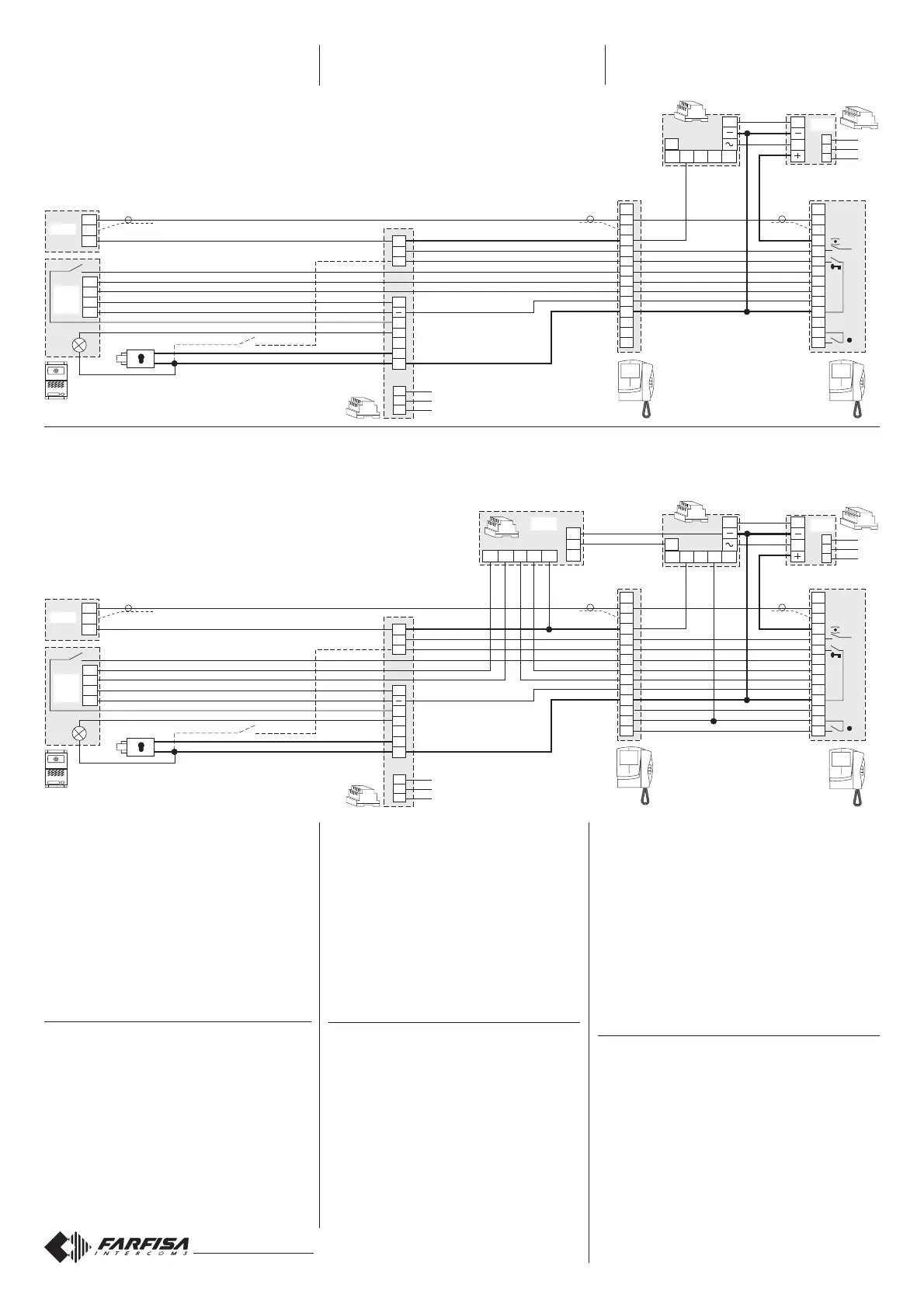

Videokit monofamiliare con 2 videocitofoni
in parallelo ed intercomunicanti
Videokit monofamiliar con 2 monitores
intercomunicantes
Al videokit aggiungere:
- 1 videocitofono serie Compact;
- 1 staffa per videocitofono WB8600;
- 1 scatola da incasso 8083 (solo per KM8600W);
- 1 alimentatore 1281;
- 1 modulo rilancio chiamate RL37;
* - 1 amplificatore per intercomunicanti 2443.
* Sulla staffa WB8600, spostare il ponticello
mobile J1 dalla posizione 2-3 alla 1-2.
Effettuando il collegamento video in modo seriale,
togliere la resistenza da 75
Ω Ω
Ω Ω
Ω dal primo
monitore (VC1) e lasciarla sull’ultimo.
* solo per impianto intercomunicante.
Al videokit añadir:
- 1 monitor série Compact;
- 1 soporte para monitor WB8600;
- 1 caja de empotrar 8083 (solo para KM8600W);
- 1 alimentador PRS210;
- 1 módulo relanzador de llamada RL37;
* - 1 amplificador para intercomunicante 2443.
* Mover en el soporte WB8600 el puente móvil
J1 de la posición 2-3 a la 1-2.
Efectuando la conexión del cable coaxial en
serie, quitar la resistencia de 75
Ω Ω
Ω Ω
Ω
del primer
monitor (VC1) y dejarla sobre el último.
* solo para instalación intercomunicante.
One family videokit with 2 intercommuni-
cating monitors
Videokit monofamiliar com 2 monitores
intercomunicantes em paralelo
Videokit a 1 direction avec 2 moniteurs
intercommunicant en parallèle
Einfamilien-Videokitanlage mit 2 Monitore
und internen Gegensprechverkehr
To the videokit to add:
- 1 monitor series Compact;
-1 WB8600 wall bracket;
- 1 8083 back-box (only for KM8600W);
-1 1281 power supply;
-1 RL37 supplementary call module;
* - 1 2443 audio-relay amplifier;
* Move the mobile jumper J1 from position 2-
3 to position 1-2 on the bracket WB8600.
When the coaxial cable is connected in se-
ries, remove the 75
ΩΩ
ΩΩ
Ω
resistor from the first
monitor (VC1) and to leave it on the last.
* only for intercommunicating system.
Para o videokit somar:
- 1 monitor serie Compact;
- 1 platine WB8600;
- 1 caixa para encaixe 8083 (só para KM8600W);
- 1 alimentador 1281;
- 1 módulo de relançamento das chamadas
RL37;
* - 1 amplificador para intercomunicantes 2443.
* Deslocar, na platine WB8600, o pontinho
móvel J1 da posição 2-3 a 1-2.
Efetua-se a ligacão do cabo co-axial em série
retirando a resistência de 75
Ω Ω
Ω Ω
Ω do primei-
ro monitor (VC1) e instalando-a no último.
* só para instalação intercomunicante.
Au videokit ajouter:
- 1 moniteur série Compact;
- 1 support pour moniteur WB8600;
- 1 Boîte d'encastr. 8083 (seulement pour KM8600W);
- 1 alimentation 1281;
- 1 module relance l'appel électronique RL37;
* - 1 amplificateur pour intercommunicant 2443.
* Déplacer, sur le support WB8600, le pontet mo-
bile J1 de la position 2-3 à la 1-2.
En effectuant le branchement du câble coaxial de
manière sérielle, enlever la résistance de 75
Ω Ω
Ω Ω
Ω du
premier moniteur (VC1) et la laisser sur le der-
nier.
* seulement pour installation intercomunicant.
Zum videokit hinzufügen:
- 1 Monitor Serie Compact;
- 1 Wandhalterung WB8600;
- 1 Unterputzgehäus 8083 (zur für KM8600W);
- 1 Netzgerät PRS210;
- 1 Modul zum Neustarten der Rufe RL37;
* - 1 verstärker für Gegensprechanlagen
2443.
* Bewegliche Überbrückungsklemme J1 auf der
Halterung WB8600 von Position 2-3 in Position 1-
2 verschieben.
Bei Reihenschaltung des Koaxialkabels, den 75
ΩΩ
ΩΩ
Ω
Widerstand vom ersten Monitor (VC1) entfer-
nen und ihn am letzteren belassen.
* zur für Gegensprechanlagen.
PA
SE
MD72
MD11
MD30
MD41
230V
127V
0
1
2
3
4
V
M
H
1281E
H
4
5
3+
C+
X
A
S
F
8
V
M
H
4
5
9M
1
2
3
F
P
PC
9R
RL37
2443
230V
127V
0
1281
8
V
M
H
4
5
9M
1
2
3
F
9R
PC
P
VC1
VC2
1412
13a
12a
13
F
B
O
9R
7
H
B
9P
IV
9M
A
I
Si 411K6
KM8100+WB8600
KM8600+WB8600+8083
KM8800+WB8600
PA
SE
MD72
MD11
MD30
MD41
230V
127V
0
1
2
3
4
V
M
H
1281E
H
4
5
3+
C+
X
A
S
F
8
V
M
H
4
5
9M
1
2
3
F
P
PC
9R
RL37
230V
127V
0
1281
A
I
8
V
M
H
4
5
9M
1
2
3
F
9R
PC
P
VC1
VC2
9R
7
H
B
9P
IV
9M
Si 411K5
KM8100+WB8600
KM8600+WB8600+8083
KM8800+WB8600
Videokit monofamiliare con 2 videocitofoni
in parallelo
Videokit monofamiliar con 2 monitores
One family videokit with 2 monitors
Videokit monofamiliar com 2 monitores
em paralelo
Videokit a 1 direction avec 2 moniteurs en
parallèle
Einfamilien-Videokitanlage mit 2 Monitore
- 4 -
