Farfisa FC42 - Funzionamento

Mi 2260
- 2 -
-premere il tasto A
-comporre un numero compreso tra 00 e 03
per programmare il modo di attivazione del I°
relè (per la scelta dei codici vedere il capitolo
"
modi di funzionamento e codici da inserire
nella programmazione
")
-premere il tasto A
-comporre un numero compreso tra 00 e 03
per programmare il modo di attivazione del II°
relè (per la scelta dei codici vedere il capitolo
"
modi di funzionamento e codici da inserire
nella programmazione
")
-premere il tasto A. Il LED rosso lampeggia.
-comporre il numero 55
-premere il tasto A. Il LED rosso si spegne.
Ritorno alla programmazione di base
Per cancellare rapidamente tutti i codici pro-
grammati e riportare la tastiera alla program-
mazione originaria (vedere i codici nel capitolo
"
programmazione di base ") occorre:
-togliere l'alimentazione alla tastiera
-ridare nuovamente alimentazione alla tastiera
tenendo premuto il tasto B fino ad udire un
segnale acustico di conferma.
Note
-Segnare nella tabella riassuntiva il codice di
programmazione e tutti i codici di apertura
relè.
-Solo chi conosce il codice di programmazio-
ne può variare i codici di apertura relè.
-Un segnale acustico avvisa dell'avvenuta pres-
sione dei pulsanti.
-Se viene composto un codice sbagliato si
udrà un segnale di dissuasione con contem-
poranea disabilitazione dei pulsanti per 2
secondi.
-Durante le fasi della programmazione, non
volendo sostituire un codice, premere il tasto
A. Ciò consente di passare alla fase succes-
siva senza modificare il codice.
-Il codice di programmazione e i codici di
apertura relè devono essere differenti uno
dall'altro.
-Per cancellare l'ultimo numero composto pre-
mere il tasto B.
FUNZIONAMENTO
-Comporre il codice relativo al relè che si vuole
abilitare.
-Premere il tasto A per confermare il codice.
Se il codice è corretto si accende il LED verde
ed il relè si attiva per il tempo e con il modo di
funzionamento programmato.
Note
-Premendo il tasto Bè possibile cancellare un
codice composto erroneamente e non con-
fermato.
-Se viene composto e confermato dal tasto A
un codice sbagliato si udrà un segnale di
dissuasione con contemporanea disabilita-
zione dei pulsanti per circa 3 secondi. Questo
tempo viene incrementato fino a massimo 30
secondi ogni volta che si compone un codice
errato.
-I numeri composti e non confermati con il
tastoAvengono cancellati automaticamente
dopo 25 secondi dall'ultimo tasto premuto.
FUNZIONAMENTO BISTABILE
Per azionare i relè per un tempo indeterminato
(funzione possibile solo se la tastiera è stata
opportunamente programmata. Ved. "
Sostitu-
zione tempi e modi di attivazione dei relè
)
occorre:
-comporre uno dei codici relativi al relè che si
vuol abilitare
-premere il tasto A.Si accende il LED verde ed
il relè si attiva per un tempo indeterminato
-per disattivare il relè comporre nuovamente il
codice
-premere il tasto A.Si spegne il LED verde ed
il relè si disattiva.
ATTIVAZIONE DIRETTA
Premere il tasto A per attivare direttamente i
relè (funzione possibile solo se la tastiera è
stata opportunamente programmata. Ved. "
So-
stituzione tempi e modi di attivazione dei
relè
). Se entrambi i relè sono stati programmati
per essere azionati dal tasto A si avrà la
contemporanea abilitazione dei 2 relè.
PULSANTI APRIPORTA
Tra i morsetti P1, P2 e massa si possono
collegare 2 pulsanti per azionare i 2 relè con
i tempi e modi di funzionamento programmati.
EMERGENZA
In assenza di energia elettrica tutti i dati
rimangono in memoria in modo permanente.

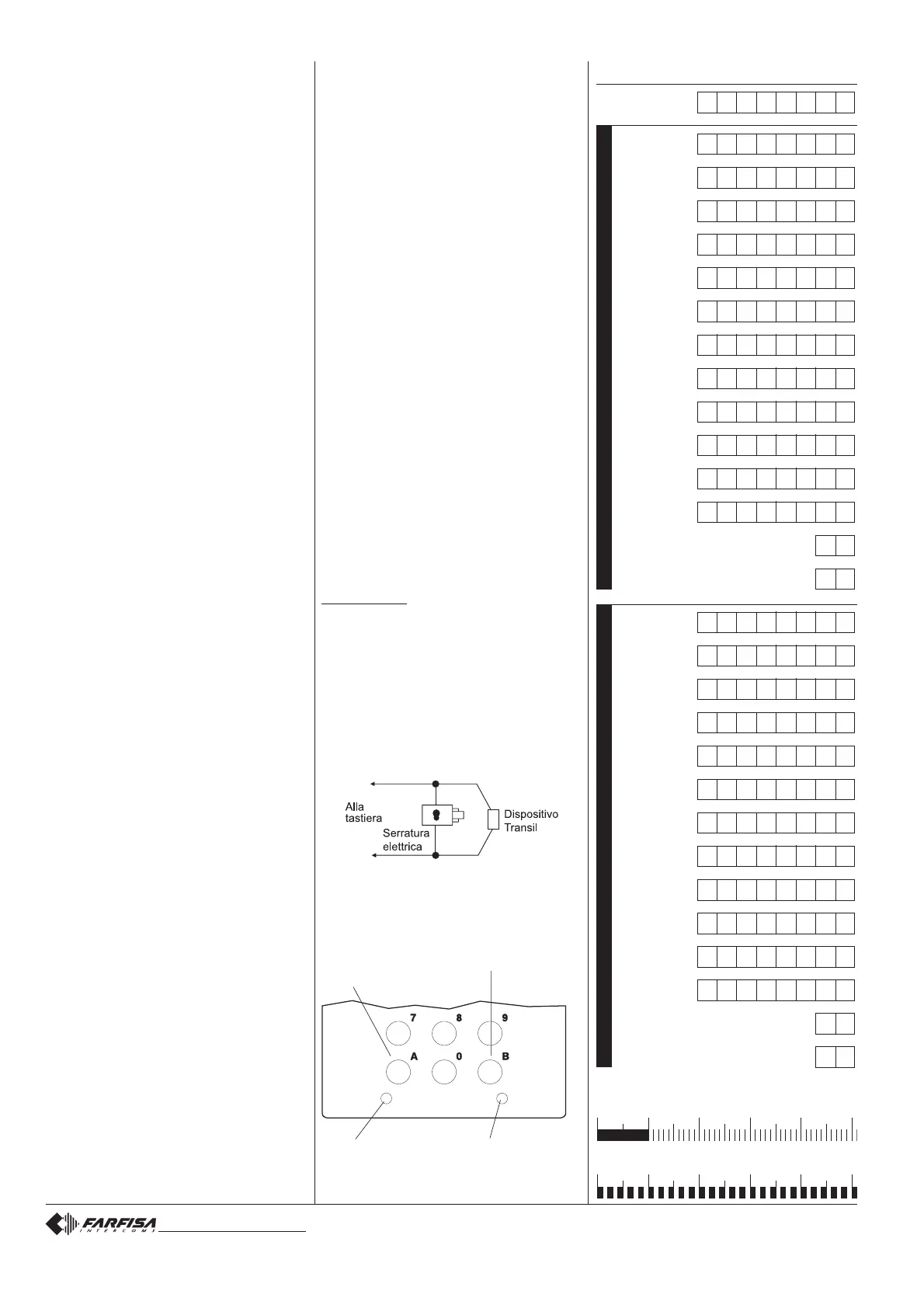

IMPORTANTE
Al fine di ottemperare alla Direttiva Europea
sulla Compatibilità Elettromagnetica e per au-
mentare l’affidabilità del prodotto, è necessa-
rio connettere un dispositivo di soppressione
dei disturbi quando si comanda un carico
induttivo, per esempio una serratura elettrica.
I soppressori inclusi (transil) devono essere
connessi il più vicino possibile al carico (teo-
ricamente direttamente sui terminali dello stes-
so).
Tabella riassuntiva dei codici
Codice di
programmazione
1° codice
2° codice
3° codice
4° codice
5° codice
6° codice
7° codice
8° codice
9° codice
10° codice
11° codice
12° codice
Tempo attivazione
Modo attivazione
1° codice
2° codice
3° codice
4° codice
5° codice
6° codice
7° codice
8° codice
9° codice
10° codice
11° codice
12° codice
Tempo attivazione
Modo attivazione
r
e
l
è
1
r
e
l
è
2
Tabella dei toni
Conferma
Dissuasione
0 1 2 3 4 5
0 1 2 3 4 5
LED rosso.
Indicazione stato di
programmazione.
LED verde.
Indicazione codice
accettato.
Tasto A.
Tasto di conferma e atti-
vazione diretta dei relè (se
programmato).
Tasto B.
Tasto di
cancellazione.
