farmex BHT-1 - Manual del Propietario

9
Desembalando

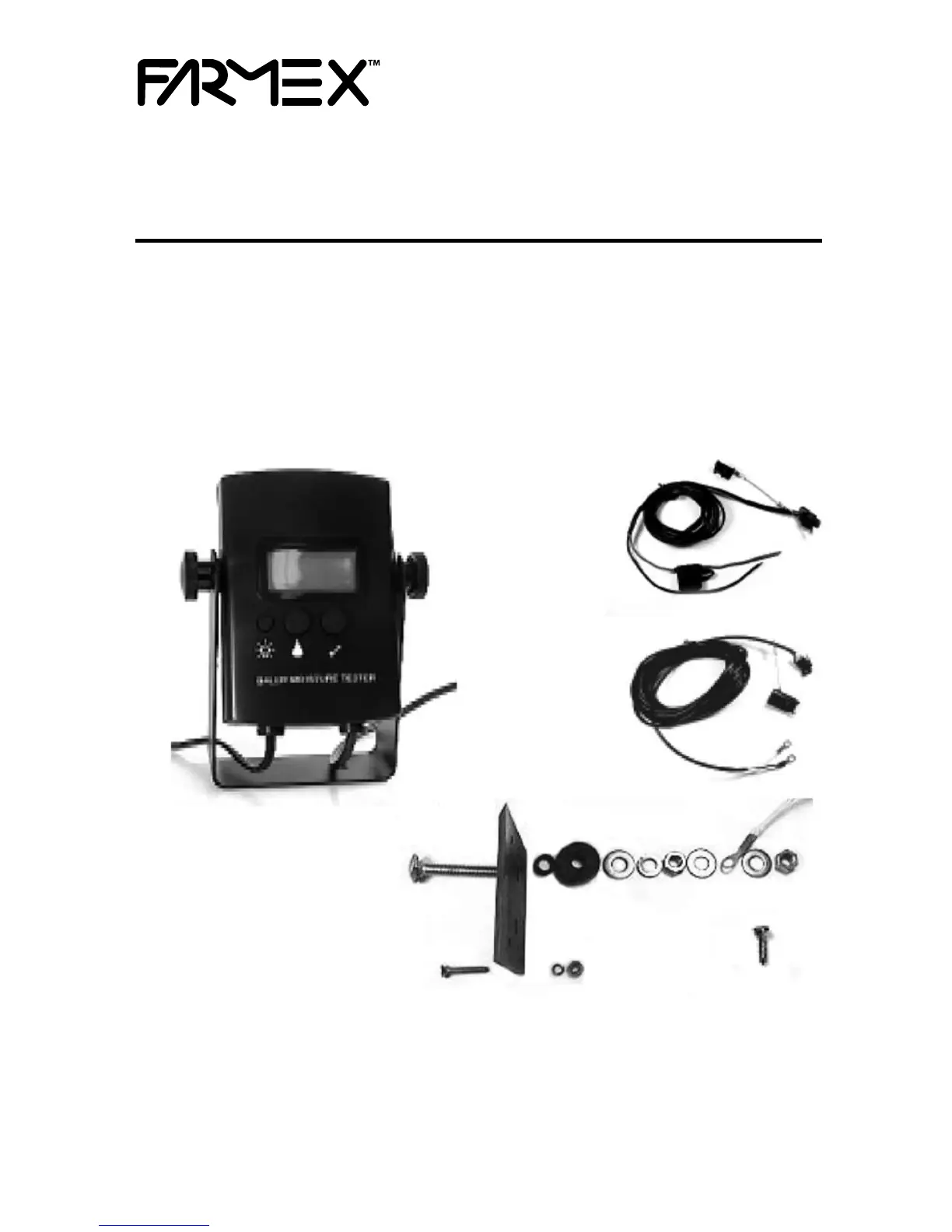

1. El BHT-1 comprende un mòdulo de muestra (A) con soporte de montaje y 2
dibujos, a 10 ft. cable de poder (B) con fusible, a 25 ft. cable sensor blindado
(C), montaje de sensor de humedad (D) con montaje hardware y plantilla
instructiva. Los 2 tornillos de metal (j) para montaje muestra el mòdulo de
soporte embalado con el montaje del sensor de humedad. Identificar todas
las partes ilustradas en Figura 1 antes de empezar a instalar.
FIGURA 1
(A) (B)
(C)
(D)
Montaje del Sensor
de Humedad (D):
a. (2) Pernos del contacto
b. (1) Chapa
c. (2) Sm. buje plàstico
d. (2) Lg. arandela plàstico
e. (6) Arandela plana
f. (2) Lg. A presión
g. (4) Lg. tuercas
h. (2) Perno cabeza plana
i. (2) Sm. A presiòn
j. (2) Sm. tuercas
k. (2) tornillo de metal
para soporte
l. Cable sensor
b
a
h
i j
k
c d e f g e
l e g
Manual del Propietario
BHT-1
Medidor de Humedad
Para Fardos de Heno
Part No. 07150
