Fastbind Elite - ANNEXE A: Installation du Kit Pour Couverture Rigide

REV. d5 Elite Multilang
© 2004.12 Maping Co
www.maping.com
ANNEXE A
INSTALLATION DU KIT POUR COUVERTURES RIGIDES
Instructions
ANNEXE A
1.
2.
Retourner le plateau..
Abaisser le levier principal à fond en maintenant
la barre d’encartage pressée contre le support du
dos (1).
Controler le jeu de la barre d’encartage en la
déplaçant à gauche (2) et à droite (3). Aucun jeu
nedoitêtresenti.
Changer la barre
d’encartage "S" pour la
barre "H”.
Pour régler l a barre d’encartage, retirer la vis de blocage du côté où le jeu a été repéré. Faire tourner la
vis de réglage dans le sens des aiguilles d’une montre et répéter ce test d’encartage jusqu’à ce que le
jeu soit éliminé.
Fixer le guide à l’aide d’un
tournevis..
Insérer le guide pour
couvertures rigides.
Retirer le guide papier pour
couvertures souples
1.
3.
2.
Vis de blocage
Vis deréglage
S H

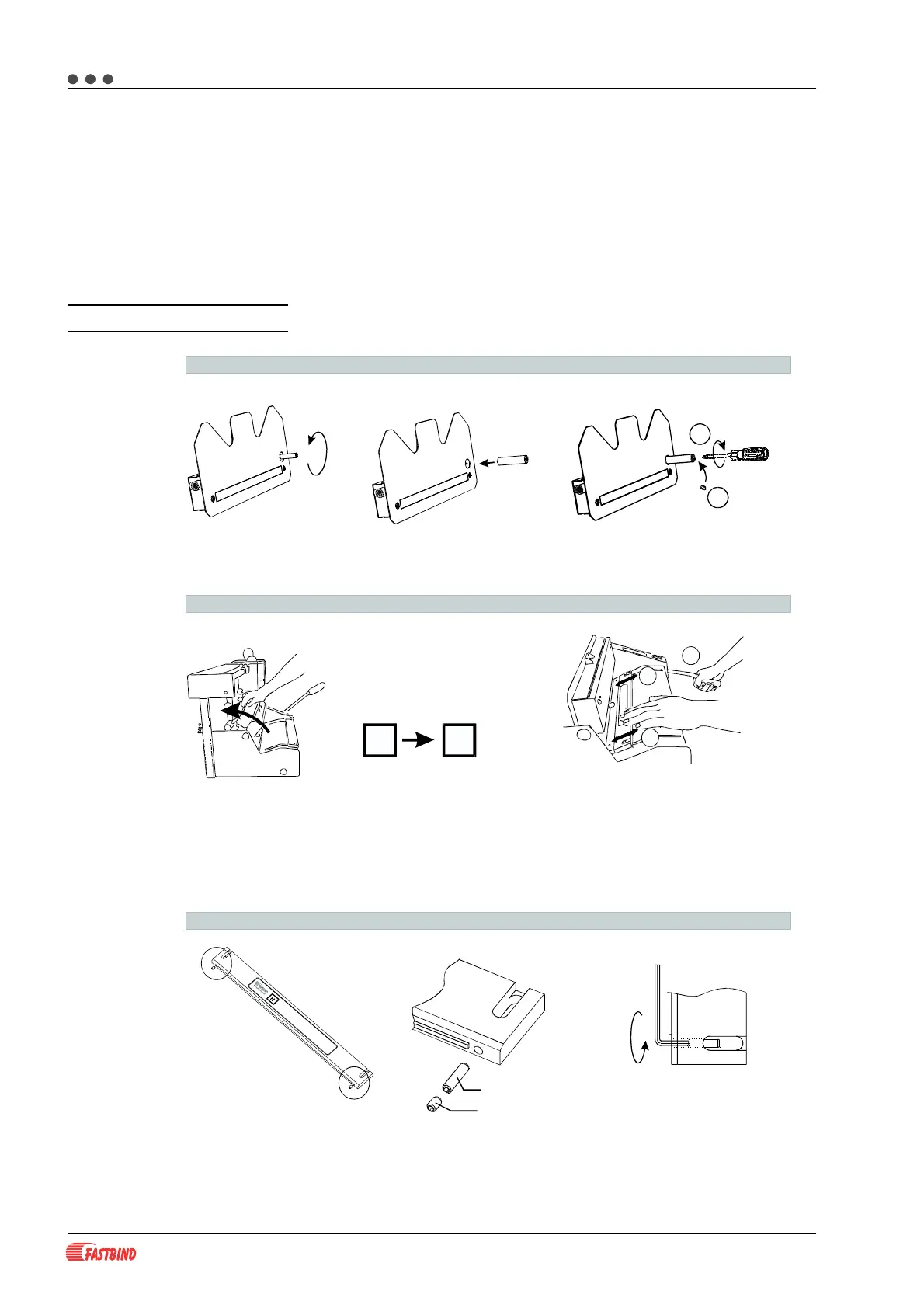

1. CHANGEMENT DU GUIDE PAPIER
2. CHANGEMENT DE LA BARRE D’ENCARTAGE
3. REGLAGE DE LA BARRE D’ENCARTAGE
2 - 24
